Определение местного и транзитного грузооборота новой железной дороги с обоснованием категории норм ее проектирования

100,1 = 75,1 + 25 (городское население + сельское население на расчетный год) из табл. 2.

Примечание: завоз грузов принимается в соответствии с географическим размещением грузопотоков по каждому грузу в отдельности (табл. 10), а именно:

- лесоматериалы с юга (в сторону ст. Встреча);

- каменный уголь с севера (в сторону ст. Невьянск);

- промтовары с севера;

- минерал

ьные удобрения с севера (включены в группу «прочих грузов» п.7, табл.11)

Таблица 11

6. Установление общих размеров грузового потока по направлениям проектируемой железной дороги

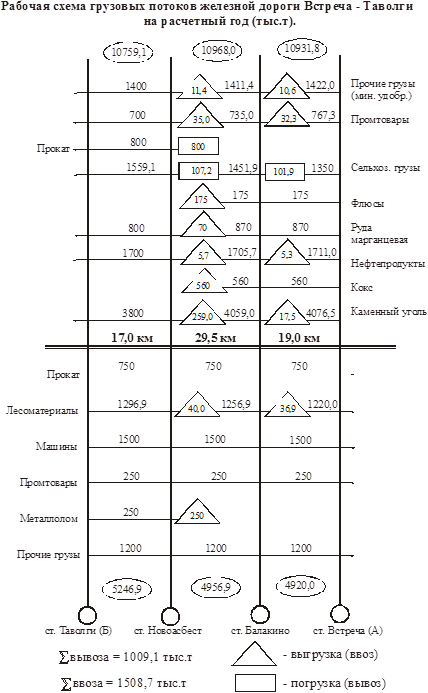

Решение этой задачи удобно выполнить с помощью рабочей схемы грузовых потоков, которая приведена ниже.

Составляем рабочую схему грузовых потоков в следующей последовательности:

1) Устанавливается размер транзитных перевозок согласно п. 8 таблицы исходных данных;

2) В соответствии с местоположением проектируемой железной дороги выбираем направления к А и к Б. В нашем случае направлением к А будет в сторону ст. Встреча, т.к. по характеру межрайонных связей каменный уголь должен следовать к ст. Таволги (т.е. к Б), а лесоматериалы в обратном направлении (т.е. к А – к ст. Встреча);

3) Наносим транзитные грузопотоки в порядке и в размерах, указанных в задании, причем для каждого транзитного груза выделяем отдельную линию;

4) На этой же схеме показываем выявленные в расчетах местного грузооборота размеры погрузки и выгрузки отдельных грузов;

5) Определим далее густоту грузового потока по направлениям и участкам.

Как видно из схемы, грузовое направление, т.е. направление с преобладающими размерами грузовых потоков, определилось в сторону ст.Таволги (Нижний Тагил), что в общем совпадает с конфигурацией грузовых

потоков на прилегающих участках железной дороги.

Средняя густота потока определяется как средневзвешенное значение по следующим формулам:

На основании данных рабочей схемы грузовых потоков можно дать характеристику грузооборота проектируемой железной дороги, как по видам сообщения, так и по составу грузов.

Грузооборот железной дороги Встреча – Таволги по видам сообщения:

Виды сообщения в тыс. т в % к итогу

ввоз …………………… 1508,78,8

вывоз …………………… 1009,15,9

Всего местный грузооборот 2517,8 14,7

Транзит …………………… 14670 85,3

ИТОГО …………………… 17187,8 100,0

Транзит:

1400+700+1350+800+1700+3800+750+1220+1500+250+1200 = 14670 тыс. т.

Как видно из произведенных расчетов, проектируемая железная дорога должна рассматриваться как участок магистрального хода с резким преобладанием транзитного движения.

7. Определение средней нагрузки вагона и соотношения работы, выполненной в четырехосном и восьмиосном подвижном составе

В учебных условиях указанные расчеты могут быть выполнены только для одного участка проектируемой железной дороги и только для одного направления. В качестве такого лучше принять участок с максимальной густотой потока грузового направления. В нашем примере такая густота потока ожидается на участке Балакино – Новоасбест со следующим распределением по отдельным грузам:

Примем что каменный уголь, руда, флюсы перевозятся в четырехосных полувагонах с полным использованием их подъемной силы.

Для уменьшения объема счетной работы можно объединить в одну группу промтовары и прочие грузы.

С этими дополнениями состав грузового потока на участке может быть представлен следующими данными (табл. 12)

Таблица 12
