Принцип работы автобетоносмесителей
Рисунок 12 - Автобетоносмеситель 9DA на шасси МАЗ 551605 (с приводом от автономного двигателя)
|
Характеристика |
Ед. изм. |
Значение |
|
Макси мальный объем перевозимой бетонной смеси |
м3 |
9 |
|
Максимальная масса перевозимой бетонной смеси (с полным баком для воды) |
кг |
16475 |
|
Масса снаряженного АБС |
кг |
14600 |
|
Полная масса АБС, в том числе: |
кг |
32225 |
|
-нагрузка на переднюю ось (оси) |
кг |
6225 |
|
-нагрузка на заднюю ось (тележку) |
кг |
26000 |
|
Емкость бака для воды |
л |
1000 |
2.3 Автобетоносмесители на базе автомобиля КрАЗ

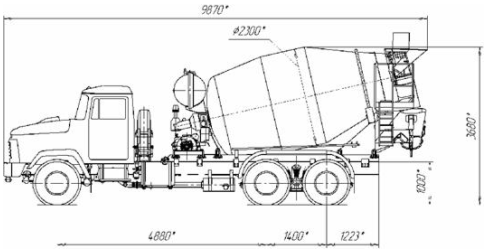

Рисунок 13 - Автобетоносмеситель 9DA на шасси КрАЗ 65053 (с приводом от автономного двигателя)
|
Характеристика |
Ед. изм. |
Значение |
|
Максимальный объем перевозимой бетонной смеси |
м3 |
9 |
|
Максимальная масса перевозимой бетонной смеси (с полным баком для воды) |
кг |
14000 |
|
Масса снаряженного АБС |
кг |
14500 |
|
Полная масса АБС, в том числе: |
кг |
29500 |
|
-нагрузка на переднюю ось (оси) |
кг |
6000 |
|
-нагрузка на заднюю ось (тележку) |
кг |
23500 |
|
Емкость бака для воды |
л |
1000 |

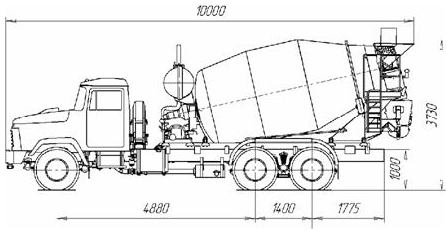

Рисунок 14 - Автобетоносмеситель 8DA на шасси КрАЗ 65053 (с приводом от автономного двигателя)
|
арактеристика |
Ед. изм. |
Значение |
|
Максимальный объем перевозимой бетонной смеси |
м3 |
8 |
|
Максимальная масса перевозимой бетонной смеси (с полным баком для воды) |
кг |
14200 |
|
Масса снаряженного АБС |
кг |
14300 |
|
Полная масса АБС, в том числе: |
кг |
29500 |
|
-нагрузка на переднюю ось (оси) |
кг |
6000 |
|
-нагрузка на заднюю ось (тележку) |
кг |
23500 |
|
Емкость бака для воды |
л |
1000 |
2.4 Автобетоносмесители на базе автомобиля Урал

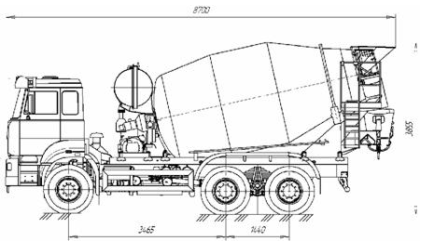

Рисунок 15 - Автобетоносмеситель 9DA на шасси Урал 63685 (с приводом от автономного двигателя)
|
Характеристика |
Ед. изм. |
Значение |
|
Максимальный объем перевозимой бетонной смеси |
м3 |
9 |
|
Максимальная масса перевозимой бетонной смеси (с полным баком для воды) |
кг |
17650 |
|
Масса снаряженного АБС |
кг |
14700 |
|
Полная масса АБС, в том числе: |
кг |
33500 |
|
-нагрузка на переднюю ось (оси) |
кг |
7500 |
|
-нагрузка на заднюю ось (тележку) |
кг |
26000 |
|
Емкость бака для воды |
л |
1000 |

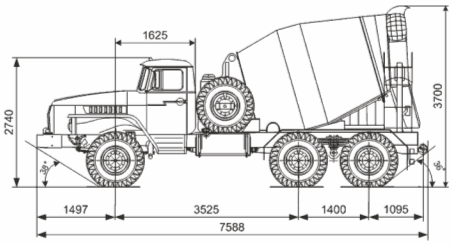

Рисунок 16 - Автобетоносмеситель СБ-159 (гидравлический привод) на базе Урал-55571-1221-40
Вместимость бака для воды, л – 450; Вместимость смесительного барабана по выходу готовой смеси, куб.м – 5; Высота выгрузки, мм - 500:2000;Высота загрузки смесительного барабана, мм - 3600; Габаритные размеры, мм 8000х2500х3600; Геометрический объём смесительного барабана, куб.м – 88; Тип привода - Гидромеханический с отбором мощности от двигателя шасси Частота вращения барабана, об/мин - 4:18.
2.5 Автобетоносмесители на базе автомобиля МКТЗ
Рисунок 17 - Автобетоносмеситель 10DA на шасси МЗКТ-692371 (с приводом от автономного двигателя)
|
Характеристика |
Ед. изм. |
Значение |
|
Максимальный объем перевозимой бетонной смеси |
м3 |
10 |
|
Максимальная масса перевозимой бетонной смеси (с полным баком для воды) |
кг |
21530 |
|
Масса снаряженного АБС |
кг |
17350 |
|
Полная масса АБС, в том числе: |
кг |
40030 |
|
-нагрузка на переднюю ось (оси) |
кг |
14030 |
|
-нагрузка на заднюю ось (тележку) |
кг |
26000 |
|
Емкость бака для воды |
л |
1000 |
