Устройство, снятие и разборка стартера

Рис.1 Схема системы пуска двигателя а) стартер выключен 1 - корпус стартера; 2 - вал якоря стартера; 3 - шестерня привода с муфтой свободного хода; 4 - рычаг привода шестерни; 5 - обмотки тягового реле; 6 - якорь тягового реле; 7 - контактная пластина; 8 - контактные

болты; 9 - обмотки стартера; 10 - якорь стартера; 11 - коленчатый вал двигателя; 12 - зубчатый венец маховика

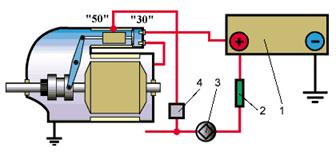

Рис. 1 Схема системы пуска двигателя в) схема электрической цепи стартера 1 - аккумуляторная батарея; 2 - предохранитель; 3 - замок зажигания; 4 - реле стартера

Работа стартера состоит из трех этапов:

1. Механизм привода стартера вводит шестерню на валу якоря в зацепление с зубчатым венцом маховика.

2. Начинается вращение вала якоря стартера вместе с шестерней, которая проворачивает коленчатый вал двигателя через маховик, тем самым, запуская двигатель.

3. После начала работы двигателя, механизм привода выводит шестерню стартера из зацепления с зубчатым венцом маховика

При включении стартера через обмотку тягового реле стартера начинает протекать ток от аккумуляторной батареи. Якорь реле втягивается и контакты реле замыкаются. Одновременно якорь реле через рычаг перемещает обгонную муфту с шестерней. Ступица обгонной муфты поворачивает на винтовых шлица При включении стартера через обмотку тягового реле стартера начинает х вала якоря стартера также и шестерню, что облегчает ввод ее в зацепление с зубчатым венцом маховика. Через замкнутые контакты тягового реле идет ток, питающий обмотки статора и якоря, и якорь стартера начинает вращаться вместе со ступицей и обгонной муфтой.

После запуска двигателя частота вращения шестерни превышает частоту вращения якоря стартера. В этом случае обгонная муфта свободно проворачивается, и крутящий момент не передается от маховика двигателя на вал якоря стартера. После отпускания ключа зажигания цепь питания обмоток тягового реле через выключатель зажигания размыкается, якорь тягового реле пружиной отжимается в исходное положение, контакты реле размыкаются и шестерня привода выходит из зацепления с зубчатым венцом маховика.

Если стартер не срабатывает при его включении, возможны следующие причины:

- неисправна аккумуляторная батарея;

- обрыв электрической цепи между выключателем (замком) зажигания, тяговым реле, аккумуляторной батареей и стартером;

- неисправно тяговое реле;

- механический или электрический дефект стартера.

Для проверки аккумуляторной батареи включите фары. Если их свет тускнеет через несколько секунд, значит, батарея разряжена. Подзарядите или замените батарею. Если свет фар не тускнеет, то включите стартер и наблюдайте за светом. Если их свет тускнеет, значит, неисправен стартер. Если фары продолжают ярко гореть (и отсутствует щелчок тягового реле стартера) — повреждена электрическая цепь или неисправно тяговое реле. Если ротор стартера вращается медленно, а аккумуляторная батарея исправна и заряжена, значит, стартер неисправен или есть обрыв в электрической цепи стартера.

Для выявления повреждения в электрической цепи отсоедините аккумуляторную батарею и зачистите все соединения и контакты в цепи питания стартера. Снова подсоедините аккумуляторную батарею и вольтметром проверьте напряжение по элементам электрической цепи до стартера.

Если аккумуляторная батарея исправна, а электрическая цепь не повреждена, снимите провод питания с тягового реле и подключите к нему вольтметр. Поверните ключ зажигания в положение «Пуск двигателя». В этом случае вольтметр должен показывать напряжение аккумуляторной батареи.

Контакты тягового реле можно проверить подключением вольтметра между контактом тягового реле, соединенного со стартером, и «массой». При повороте ключа в положение «Пуск двигателя» вольтметр должен показывать напряжение. При отсутствии напряжения — неисправно тяговое реле или обгорели его контакты. В случае, если электрическая цепь и тяговое реле исправны, неисправен стартер. Стартер потребляет ток большой силы, поэтому продолжительность пользования им должна быть не более 5 сек., при работе стартера более 20-30 сек. Происходит коробление пластин аккумуляторной батареи, что приводит к высыпанию активной массы пластин, или сильно разрядится аккумуляторная батарея; могут залипнуть пластины-(контакты) втягивающем реле или сильно перегреться-оплавиться провода на стартере.

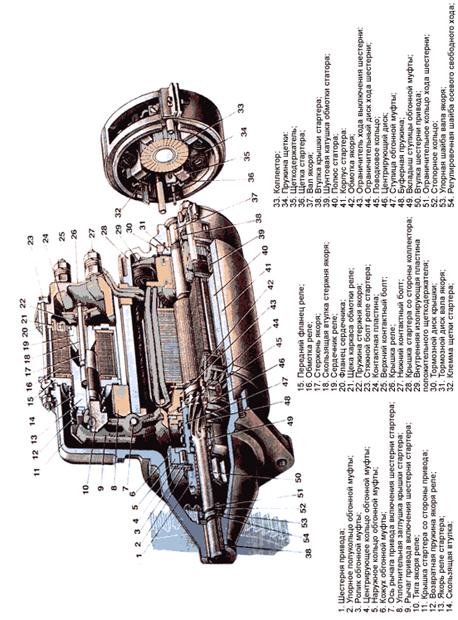

1.2 Устройство стартера

Стартер состоит из корпуса с полюсами и обмотки возбуждения, якоря, щёток дистанционного привода, состоящего из реле включения, тяговое реле, рычага привода с вилкой и шестерни привода, вал якоря- вращается в бронзовых втулках, в его пазы уложены несколько секций обмотки из толстой медной ленты. Концы лент каждой секции присоединены к пластинам коллектора ,к которому пружинами прижаты щётки, две которые присоединены к массе а две другие- с концом обмотки возбуждения, А другой конец обмотки возбуждения к зажиму тягового реле.

Тяговое реле состоит из сердечника с втягивающей и удерживающей обмоткой и подвижного сердечника, соединённого с рычагом шестерни привода.

Муфта свободного хода состоит из ведущей обоймы, перемещающей на шлицах вала, и ведомой обоймы шестерней и четырмя клинообразными выемками. В клинообразных выемках помещены ролики с пружинами, вращения ведущей обоймы вызывает перемещение роликов в узкую часть выемки и заклинивание ведомой обоймы на ведущей. А если вращать по ходу ведомую обойму относительно ведущей, то ролики перемещаются в более широкую часть выемок и ведомая обойма будет свободно вращаться на ведущей обойме.

1.3 Неисправности стартера и их устранения

К основным неисправностям стартера относятся ослабление крепления подводящих проводов, изнашивание или загрязнение щеток и коллектора, окисление контактов выключателя, обрыв или замыкание в обмотках, изнашивание деталей муфты свободного хода и зубьев шестерни. Эти неисправности приводят к тому, что стартер не работает совсем, не развивает нужные частоту вращения и мощность, при включении якорь стартера вращается, а коленчатый вал неподвижен, создается сильный шум при включении и работе стартера.

При включении стартер не работает совсем, характерных щелчков тягового реле не прослушивается. Для выявления причин нужно включить фары и стартер. Если при включении стартера накал ламп не будет изменяться, это указывает на плохой контакт или обрыв в цепях вспомогательного реле либо в цепи основного рабочего тока стартера.

Если накал ламп сильно уменьшается, то вероятной причиной может быть плохое состояние аккумуляторной батареи или нарушение контакта в ее клеммных соединениях, а также неисправность электродвигателя стартера. Места плохого контакта в электрических цепях и обрыва определяются последовательным подключением контрольной лампы в указанных электрических цепях. При необходимости надо проверить степень заряженности аккумуляторной батареи. Если при включении стартера прослушиваются характерные щелчки, это означает, что тяговое реле исправно.
