Расчет и проектирование стрелочного перевода. Капитальный ремонт железнодорожного пути

1)Фронт работ(Lфр)-1350 м.

2)Характеристика участка пути: двухпутный, оборудованный автоблокировкой; тяга тепловозная, пропускная способность 16 пар поездов в сутки.

3)Верхнее строение пути до ремонта : звеньевой путь, рельсы Р50 длиной 25 м., шпалы - деревянные, балласт –щебёночный .

4)Верхнее строение пути после ремонта: звеньевой путь, инвентарные рельсы типа Р50 длиной 25 м., шп

алы железобетонные, балласт щебеночный.

5)Скорость движения пассажирских поездов на участке звеньевого пути

v=120 км/ч, а грузонапряжённость участка – 20 млн т*км/км брутто в год.

6)Определение классности пути и норм периодичности ремонта участка пути.

Принимаем согласно таблицы 2.1 методического пособия 2-й класс пути, группу Г и категорию 2.По таблице 2.2 методического пособия в соответствии с классом, группой и категорией принимаем следующие виды работ и их последовательность(см. рисунок 2.1)УК.В.В.С.В.П.УК.

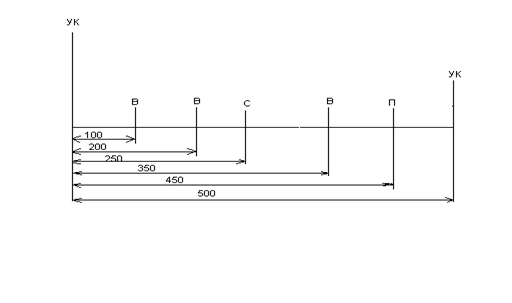

Рисунок 2.1-Схема периодичности ремонтов звеньевого пути 2-го класса, группы Г и категории 2

2.2 Определение продолжительности "окна".

Кроме норм времени , технической вооруженности и характеристики ремонтируемого участка , для проектирования технологических процессов капитального ремонта пути необходимо иметь исходные данные, по которым определяют основные параметры.

В задании указан фронт работ ,по которому определяем продолжительность "окна".Для этого предварительно составляется технологическая схема основных работ в "окно" в требуемой последовательности.

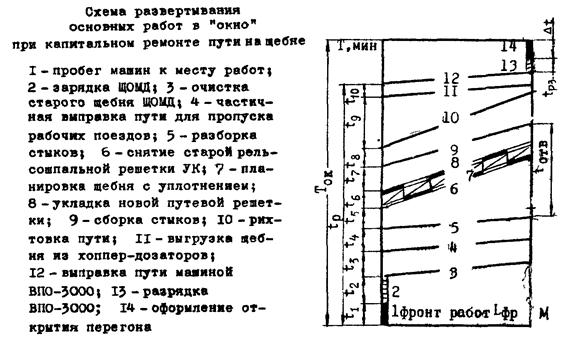

Рисунок 2.2-Схема развёртывания основных работ в «окно» при капитальном ремонте на щебне.

2.3 Капитальный ремонт пути с постановкой на щебне

Продолжительность "окна" определяется по формуле:

Ток=tр+tв+tрз+Dt,мин

Ток=169+51+8+5=233 мин

где tр—время, необходимое на развертывание всех основных работ в «окно» ;tв—время выправки пути выпровочно-подбивочно-отделочной машиной ВПО-3000:

tв=Lфр*mвпо*a;

tв=1350*0.034*1.11=51 мин

tв—время разрядки ВПО-3000(8 мин);Dt-время необходимое для открытия перегона(6 мин).

mвпо—техническая норма выправки пути выпровочно-подбивочно-отделочной машиной,так как выгрузка балласта производится в темпе ВПО-3000(0,034 маш. мин./м);

Время tр складывается из интервалов между работами :

tр=t1+t2+t3+t4+t5+t6+t7+t8+t9+t10

где t1— время, необходимое для закрытия перегона; t2— время, необходимое для зарядки рабочих органов ЩОМД; t3—время,спустя которое рабочие,выполняющие частичную выправку пути с подбивкой 8% шпал электрошпалоподбойниками ,смогут приступить к работе после начала очистки щебня ЩОМ; t4—время, спустя которое рабочие , выполняющие разборку стыков ,смогут приступить к работе после начала частичной выправки пути; t5— время, спустя которое может приступить к работе путеразборочный поезд после начала работы по разборке пути; t6—время между началом работы путеразборочного и путеукладочного кранов ; t7— время, спустя которое рабочие , выполняющие сборку стыков ,смогут приступить к работе после начала укладки пути;t8— время между началом работ по рихтовке и сборке стыков; t9— время, спустя которое можно приступить к выгрузке балласта из хопперов-дозаторов после начала рихтовки пути; t10— время, спустя которое можно приступить к выправочным работам машиной ВПО-3000 после начала выгрузки балласта из хоппер-дозаторной вертушки .

Время на оформление закрытия перегона и пробега машин к месту работ для неэлектрифицированных линий ,оборудованных автоблокировкой , t1=6 мин,а при отсутствии автоблокировки - t1=12 мин ; на электрифицированных линий для снятия напряжения с контактной сети дополнительное время составляет 6 мин. Время, необходимое для зарядки рабочих органов ЩОМД.

t2=mзар*a,

где mзар—техническая норма времени на зарядку ЩОМД(15 маш.*мин); a—коэффициент ,учитывающий потери времени на переходы в рабочей зоне ,физиологический отдых и пропуск поездов при выполнении основных работ в "окно"; a зависит от размеров движения и принимается при числе поездов за 8-часовую смену , при 13-18 парах поездав a=1.11.

t2=15*1.11=16.65 мин

Время между началом работы ЩОМД и началом частичной выправки пути

t3=(lщом+Dl)mщомa

где lщом —расстояние от места зарядки ЩОМ до конца щебнеочистительной машины(0,03км); Dl—технологический разрыв по условиям техники безопасности (0,05км); mщом—техническая норма времени очистки щебня ЩОМД на участке пути 1 км(39,6 маш.*мин); a-коэффициент, учитывающий потери рабочего времени при работах в "окно".Время очистки щебня ЩОМД на заданном фронте работ составит

tщом=amщомLфр

t3=(0.03+0.05)*39.6*1.11=4.2 мин

Время между началом работ по частичной выправки пути разборкой стыков:

t4=(lв+Dl)mщомa

где lв—фронт работ ,занимаемый бригадой рабочих при частичной выправки пути (0,25км); Dl—разрыв по условиям техники безопасности(0,025 км).

t4=(0.025+0.025)*39.6*1.11=2.2 мин

Время между началом работ по разборке стыков и разборке пути , т. е. время ,в течении которого должна быть выполнена по разболчиванию стыков на участке ,равном длине путеразборочного поезда и технологического разрыва по условиям техники безопасности (темп работ по разболчиванию стыков может быть принят равным темпу работы щебнеочистительной машины),

t5=(Lр+Dl)mщомa

где Dl— разрыв по условиям техники безопасности (50м); Lр— длина путеразборочного поезда,

Lр=(lлок+2lмп+lкр+Nр lпл)10-3;

lлок,lмп,lкр,lпл—длина соответственно локомотива(17м),моторной платформы (16,3м), путеразборочного крана (43,9м), четырехосной платформы (14,6м); Nр— количество четырехосных несамоходных платформ в путеразборочном поезде ,оборудованных роликовым транспонтером ,

Nр= Lфр K/l звn;

Lфр—фронт основных работ в "окно",м; n— количество звеньев в пакете при разборке пути ,которое зависит от грузоподъемности платформ ,типа шпал и рельсов и не должно превышать: а) с деревянными шпалами при погрузке пакета с поворотом нижнего звена при рельсах Р43 и Р50 - восьми звеньев, при рельсах Р65- семи звеньев; б) с железобетонными шпалами при рельсах Р50- пяти звеньев ,при рельсах Р65 и Р75 - четырех звеньев, при этом пакет не должен выходить за пределы очертания габарита погрузки ;lзв—длина звена , снимаемого путеразборочным краном, м; K—количество платформ, занятых одним пакетом(при рельсах длиной 12,5м K=1,при рельсах длиной 25 м K=2). Округление числа платформ всегда производится в большую сторону ,а при снятии 25-метровых звеньев число платформ должно быть кратно двум , так как пакет рельсовых звеньев размещается на двух платформах.

Длина рельсового звена при разборке пути краном УК-25/9 принимается равной 25 м(если в пути лежат рельсы 12.5 м на деревянных шпалах ,то этим путеукладчиком снимается по 2 звена одновременно , разболчивание стыков следует делать через стык ).
