Строение и ремонт карбюратора

Рис. 2-86. Схема эконостата и экономайзера мощностных режимов: 1 - дроссельная заслонка второй камеры; 2 - главный топливный жиклер второй камеры; 3 - топливный жиклер эконостата с трубкой; 4 - главный топливный жиклер первой камеры; 5 - дроссельная заслонка первой камеры; 6 - канал подвода разрежения; 7 - диафрагма экономайзера; 8 - шариковый клапан; 9 - топливный жиклер экономайзера; 10 - топ

ливный канал; 11 - воздушная заслонка; 12 - главные воздушные жиклеры; 13 - впрыскивающая трубка эконостата.

Эконостат работает при полной нагрузке двигателя на скоростных режимах, близких к максимальным, при полностью открытых дроссельных заслонках. Топливо из поплавковой камеры через жиклер 3 (рис. 2-86) поступает в топливную трубку и высасывается через впрыскивающую трубку 13 во вторую смесительную камеру, обогащая рабочую смесь.

Ускорительный насос диафрагменный, с механическим приводом от кулачка 6 (рис. 2-87) на оси дроссельной заслонки первой камеры. При закрытой дроссельной заслонке пружина отводит диафрагму 3 назад, что приводит к заполнению полости насоса топливом через шариковый клапан 8. При открытии дроссельной заслонки кулачок действует на рычаг 5, а диафрагма 3 нагнетает топливо через шариковый клапан 2 и распылители 1 в смесительные камеры карбюратора 21083, обогащая рабочую смесь. Производительность насоса не регулируется и зависит только от профиля кулачка.

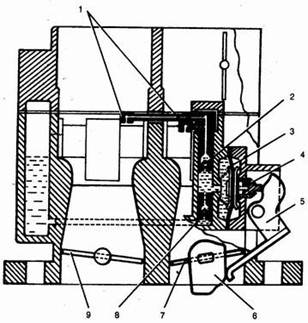

Рис. 2-87. Схема ускорительного насоса: 1 - распылители; 2 - шариковый клапан подачи топлива; 3 - диафрагма насоса; 4 - толкатель; 5 - рычаг привода; 6 - кулачок привода насоса; 7 - дроссельная заслонка первой камеры; 8 - обратный шариковый клапан; 9 - дроссельная заслонка второй камеры

Полуавтоматическое пусковое устройство (рис. 2-88) улучшает управление автомобилем и снижает токсичность отработавших газов в режимах запуска и прогрева двигателя. При запуске холодного двигателя биметаллическая пружина пускового устройства (на рис. 2-88 не показана) с помощью рычагов и тяги 8 удерживает воздушную заслонку 7 закрытой. После запуска двигателя заслонка при помощи диафрагмы 6 приоткрывается на зазор А, который регулируется винтом 11 штока 12 диафрагмы 6 пускового устройства. По мере прогрева двигателя охлаждающей жидкостью, циркулирующей через жидкостную камеру 4 (рис. 2-89) пускового устройства, нагревается и биметаллическая пружина, которая обеспечивает открытие воздушной заслонки через рычаги привода пускового устройства и тягу 8 (рис 2-88). На прогретом двигателе воздушная заслонка открыта биметаллической пружиной полностью.

Экономайзер принудительного холостого хода отключает систему холостого хода на принудительном холостом ходу (во время торможения автомобиля двигателем, при движении под уклон, при переключении передач), снижая расход топлива и выброс углеводородов в атмосферу. На режиме принудительного холостого хода при частоте вращения коленчатого вала более 2100 мин и при замкнутом на «массу» концевом выключателе 5 (рис. 7-44) карбюратора 21083 (педаль отпущена) запорный электромагнитный клапан 4 отключается, подача топлива прерывается. Если концевой выключатель не замкнут на «массу», то электромагнитный клапан отключаться не будет. При снижении частоты вращения коленчатого вала на принудительном холостом ходу до 1900 мин блок управления вновь включает э электромагнитный запорный клапан, начинается подача топлива через жиклер холостого хода и двигатель постепенно выходит на режим холостого хода.

3.2. Латунь и его технологические свойства.

Латунь - сплав меди с цинком (от 5 до 45%). Латунь с содержанием от 5 до 20% цинка называется красной (томпаком), с содержанием 20–36% Zn – желтой. На практике редко используют латуни, в которых концентрация цинка превышает 45%.

Цинк более дешевый материал по сравнению с медью, поэтому его введение в сплав одновременно с повышением механических, технологических и антифрикационных свойств, приводит к снижению стоимости - латунь дешевле меди. Электропроводность и теплопроводность латуни ниже, чем меди.

Латунь - двойной и многокомпонентный медный сплав, с основным легирующим элементом - цинком. По сравнению с медью обладают более высокой прочностью и коррозионной стойкостью. Простые латуни обозначают буквой Л и цифрой, показывающей содержание меди в процентах. В специальных латунях после буквы Л пишут заглавную букву дополнительных легирующих элементов и через тире после содержания меди указывают содержание легирующих элементов в процентах. Латуни разделяют на литейные и деформируемые. Латуни, за исключением свинцовосодержащих, легко поддаются обработке давлением в холодном и горячем состоянии. Все латуни хорошо паяются твердыми и мягкими припоями.

Коррозионная стойкость латуней в атмосферных условиях оказывается средней между стойкостью элементов, образующих сплав, т.е. цинка и меди. Латунь, содержащая более 20% цинка, склонна к растрескиванию при вылеживании во влажной атмосфере (особенно, если присутствуют следы аммиака). Этот эффект часто называют «сезонное растрескивание». Наиболее заметен он в деформированных изделиях, поскольку коррозия распространяется по границам зерен. Для устранения этого явления после деформации латунь подвергают отжигу при 240 - 260 (°C).

Латуни обладают высокими технологическими свойствами и применяются в производстве различных мелких деталей, особенно там, где требуются хорошая обрабатываемость и формуемость. Из них получают хорошие отливки, так как латунь обладают хорошей текучестью и малой склонностью к ликвации. Латуни легко поддаются пластической деформации - основное их количество идет на изготовление катанных полуфабрикатов - листов, полос, лент, проволоки и разных профилей.

Обычно латуни делят на:

- двухкомпонентные латуни («Простые»), состоящие только из меди, цинка и, в незначительных количествах, примесей.

Для двухкомпонентной латуни особое значение имеет фазовый состав сплава. Предел растворимости цинка в меди при комнатной температуре равен 39%. При повышении температуры он снижается и при 905 °C становится равным 32%. По этой причине латуни, содержащие цинка менее 39%, имеют однофазную структуру (a-фаза) твердого раствора цинка в меди. Их называют а-латунями. Если в расплав ввести больше цинка, то он не сможет полностью раствориться в меди, и после затвердевания возникнет вторая фаза – (b-фаза). b-фаза очень хрупка и тверда, поэтому двухфазные латуни имеют более высокую прочность и меньшую пластичность, чем однофазные.

При увеличении концентрации цинка до 30% возрастают одновременно и прочность, и пластичность. Затем пластичность уменьшается, вначале за счет усложнения твердого раствора, затем происходит резкое ее понижение, так как в структуре сплава появляется хрупкая b-фаза. Прочность увеличивается до концентрации цинка около 45%, а затем уменьшается так же резко, как и пластичность.

Большинство латуней хорошо обрабатывается давлением. Особенно пластичны однофазные латуни. Они деформируются при низких и при высоких температурах. Однако в интервале 300 - 700 (°C) существует зона хрупкости, поэтому при таких температурах латуни не деформируют.
