Гидравлические системы АКПП

Давление в системе смазки АКПП

В автоматических коробках передач используется принудительный способ смазки трущихся поверхностей. Трансмиссионная жидкость непрерывно под давлением через специальную систему каналов и отверстий подается к зубчатым зацеплением, подшипникам, фрикционным элементам управления и всем остальным трущимся деталям коробки передач. В большинстве АКПП жидкость по

ступает в систему смазки после прохождения через радиатор, в котором она предварительно охладилась.

1.3.2. ПРИНЦИП РАБОТЫ КЛАПАНОВ ПЕРЕКЛЮЧЕНИЯ

Клапаны переключения предназначены для управления маршрутами, по которым ATF из основной магистрали подводится в гидроцилиндр или бустер (гидропривод) включаемого на данной передаче фрикционного элемента управления. Как правило, любая система управления АКПП, независимо от того, чисто гидравлическая она или электрогидравлическая, имеет в своем составе несколько клапанов переключения.

В АКПП с чисто гидравлической системой управления клапаны переключения являются, условно говоря, интеллектуальными, поскольку именно они определяют моменты переключения передач. В АКПП с электронным блоком управления эти клапаны также используются, но их роль уже весьма пассивна, поскольку решение о переключении передач принимает компьютер, который посылает определенный сигнал на соленоид переключения, а тот, в свою очередь преобразует его в давление жидкости, которое подводится к соответствующему клапану переключения.

Поскольку принцип работы клапана переключения в случае электрогидравлической системы управления достаточно прост, то рассмотрим более подробно, каким образом работают эти клапана в АКПП с чисто гидравлической системой управления.

Повышающие переключения

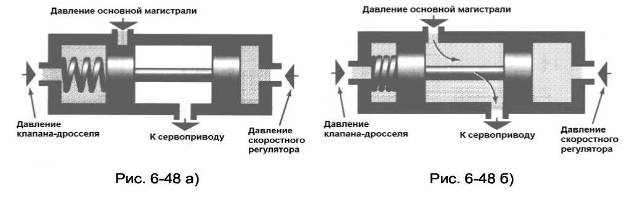

Любой клапан переключения это клапан золотникового типа, к которому подводится давление основной магистрали. Клапан переключения может занимать только два положения либо крайнее правое (рис.6-48а), либо крайнее левое (рис.6-48б). В первом случае правый поясок клапана перекрывает отверстие основной магистрали, и давление не поступает в гидропривод фрикционного элемента управления АКПП. В случае перемещения клапана в крайнее левое положение он открывает отверстие основной магистрали, соединяя ее тем самым с каналом подвода давления в гидропривод.

Одно из двух упомянутых положений клапана переключения определяется тремя факторами: давлением скоростного регулятора, давлением клапана-дросселя и жёсткостью пружины. На левый торец клапана действует сила пружины, и к этому же торцу подводится давление клапана-дросселя (TV-давление). К правому же торцу клапана подводится давление скоростного регулятора. При неподвижном автомобиле давление скоростного регулятора TV-давление, практически, равны нулю, поэтому клапан под действием пружины будет находиться в крайнем правом положении, разъединяя основную магистраль и канал подвода давления в гидропривод фрикционного элемента (рис.6-48а). После начала движения начинают формироваться давления скоростного регулятора и TV-давление. Причем, при неизменном положении педали управления дроссельной заслонкой, давление клапана-дросселя будет оставаться постоянным, а давление скоростного регулятора по мере увеличения скорости движения автомобиля будет увеличиваться. При определенной скорости давление скоростного регулятора достигнет величины, при которой сила, создаваемая им на правый торец клапана переключения, станет больше суммы силы пружины и TV-давления, которые действуют на левый торец клапана. В результате клапан переместится из крайнего правого положения в крайнее левое положение и соединит канал подвода давления в гидропривод фрикционного элемента с основной магистралью. Таким образом, происходит повышающее переключение.

Работу системы управления АКПП необходимо согласовывать с режимом работы двигателя и внешними условиями движения автомобиля. Переключения в коробке передач должны происходить таким образом, чтобы передаточное отношение АКПП, момент сопротивления движению автомобиля и момент, развиваемый двигателем, имели бы оптимальное сочетание.

Если водитель управляет автомобилем так, что разгон происходит с небольшим ускорением, то, этот водитель, предпочитающий спокойную езду, и для него важно обеспечить режим движения с минимальным расходом топлива. Для этого необходимо производить повышающие переключения на более низких скоростях, при оборотах двигателя близких к минимальному расходу топлива, т.е. иными словами переключения должны быть ранними. Кроме того, в этом случае следует обеспечить такое качество переключения передач, при котором езда на автомобиле была наиболее комфортной. Поэтому, при малых углах открытия дроссельной заслонки за счет низкого давления клапана-дросселя, повышающие переключения происходят на более низких скоростях движения, по сравнению со случаем, когда дроссельная заслонка открыта на большой угол.

Если же водитель старается максимально открыть дроссельную заслонку, стремясь получить максимальное ускорение автомобиля, то в этом случае речь об экономии топлива не идет, и для быстрого разгона необходимо использовать максимальную мощность двигателя. Для чего необходимы более поздние по скорости повышающие переключения, что обеспечивается более высоким значением TV-давления, которое формируется при больших углах открытия дроссельной заслонки.

Весьма важную роль в определении моментов переключения оказывает жёсткость пружины клапана-дросселя и величина ее предварительной деформации. Чем больше жёсткость и величина предварительной деформации пружины, тем позже будут происходить повышающие переключения, и наоборот меньшие жёсткость и предварительная деформация пружины приводят к более ранним повышающим переключениям.

Поскольку TV-давление и давление скоростного регулятора к разным клапанам переключения подводятся одинаковые, то единственный способ предотвратить одновременное включение всех фрикционных элементов управления, это установка в разные клапаны переключения пружин с различной жёсткостью. Причем, чем выше передача, тем большей жёсткостью должна обладать пружина.

В качестве примера рассмотрим в упрощенном виде работу системы управляющей переключением трехскоростной коробки передач. В этой системе использовано два клапана переключения: клапан переключения с первой передачи на вторую (1-2) и клапан переключения со второй на третью передачу (2-3).

Для включения первой передачи клапан переключения не требуется, поскольку первая передача включается непосредственно клапаном выбора режима. Давление жидкости от насоса через регулятор давления подается к клапану выбора режима. Поток ATF разделяется этим клапаном на четыре. Один из них подводится к скоростному регулятору давления, второй к клапану-дросселю, третий к клапану переключения 1-2 и четвертый направляется непосредственно в гидропривод фрикционного элемента, включаемого на первой передаче (рис.6-49).

При достижении определенной скорости давление скоростного регулятора становится таким, что сила создаваемая им на правом торце клапана переключения 1-2 становится больше силы пружины и TV-давления, которые действуют на левый торец клапана.
