Пусковые двигатели

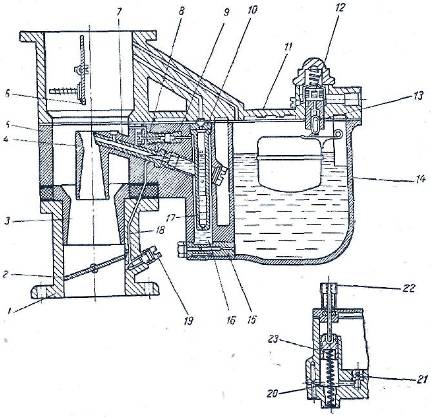

Рис. 9. Схема карбюратора К-25Г

Карбюратор К-25Г (рис. 9) – двухдиффузорный с падающим потоком. Состоит он из корпуса 5, крышки 11 и нижнего патрубка 1, между которыми установлены прокладки. Нужный состав смеси обеспечивают работа главной дозирующей системы, системы холостого хода и ускоряющий насос

.

Главная дозирующая система состоит из главного жиклера 15, компенсационного колодца 16, эмульсионной трубки 17, главного воздушного жиклера 10 и распылителя 7, сопло которого выведено в малый диффузор 4, расположенный над большим диффузором 3.

В систему холостого хода входят воздушный жиклер холостого хода 8, топливный жиклер холостого хода 9, канал холостого хода 18 и винт холостого хода 19. Ускоряющий насос размещен в колодце 20, сообщающемся с поплавковой камерой 14 через впускной клапан 21. При нажатии на кнопку 22 поршень 23 подает топливо к жиклеру-распылителю, сопло которого выходит в смесительную камеру.

В смесительной камере установлены дроссельная 2 и воздушная 6 заслонки. Последняя имеет автоматический клапан.

Бензин поступает в поплавковую камеру 14 из топливного бачка самотеком через топливный фильтр 12 и игольчатый клапан 13. Колодец топливного фильтра имеет отверстие для выпуска отстоя.

На тракторах первых выпусков устанавливались карбюраторы К-23Г, К-6 и К-7.

Воздухоочиститель – комбинированного типа с масляным пылеуловителем и мокрым сетчатым фильтром. Устанавливается он над карбюратором на переходном патрубке.

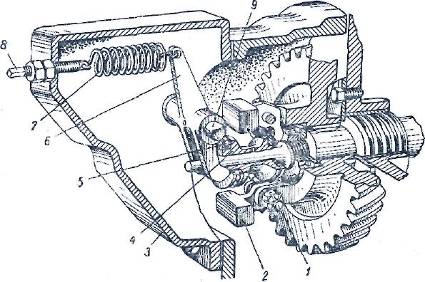

Рис. 10. Регулятор двигателя П-46

Регулятор (рис. 10) однорежимный центробежного типа. На шестерне 1 распределительного вала закреплены шарнирно грузики 2, ножки которых упираются в подвижную муфту 4. Муфта через шарикоподшипник 5 нажимает на короткие сдвоенные плечи внутреннего рычага 6, длинное плечо которого оттягивается пружиной 7. Натяжение пружины регулируют гайками винта 8. Рычаг 6 жестко через ось 9 соединен с наружным рычагом, связанным тягой с рычажком оси дроссельной заслонки карбюратора. Механизм регулятора закрыт кожухом 3.

Система зажигания состоит из магнето с ускорителем, запальных свечей и проводов высокого напряжения. На двигателе устанавливают магнето М-47Б, а при наличии подогревателя воздуха – М-10А.

Рис. 11. Магнето М-47Б

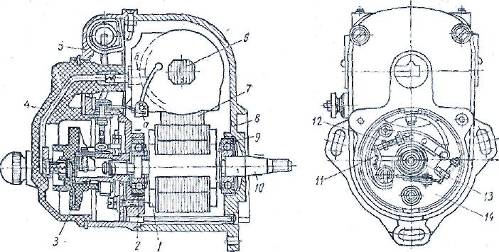

Магнето М-47Б – с автоматической муфтой опережения зажигания МС-22-А (рис. 11). Состоит из корпуса 8 с переходной 5 и задней 4 крышками. В передней части корпуса имеется фланец с тремя отверстиями для крепления магнето. B теле корпуса залиты две боковые стойки 7, верхние части которых соединены сердечником 6 трансформатора, имеющим первичную (230–240 витков провода марки ПЭЛ диаметром 0,75 мм) и вторичную (12 800–13 200 витков провода марки ПЭЛ-1 диаметром 0,075 мм) обмотки.

Ротор 1 вращается на двух шариковых подшипниках 2 и 9. Прерыватель смонтирован на диске 14 и состоит из молоточка 11, наковальни 12 и кулачка 13, закрепленного на валу 10 ротора.

Распределитель состоит из бегунка 3 и задней карболитовой крышки 4. Бегунок установлен на кулачке 13 прерывателя. Автоматическая муфта опережения зажигания типа МС-22-А изменяет угол опережения зажигания в пределах от 8 до 18°.

Рис. 12. Магнето М-10А

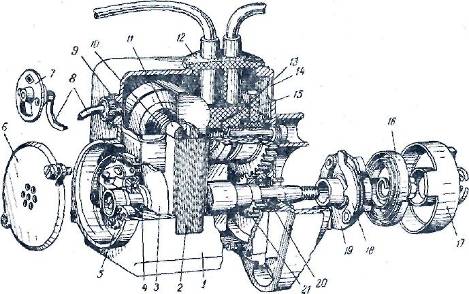

Магнето М-10А – с пусковым ускорителем ПУЛ-4647 (рис. 12). В теле корпуса 1 залиты две боковые стойки 2, соединенные сверху сердечником 11 трансформатора, имеющим первичную (160 витков медного изолированного провода диаметром 1,0–1,1 мм) и вторичную (11000–12 000 витков провода диаметром 0,07–0,08 мм) обмотки 10. Ротор 3 установлен на двух шариковых подшипниках 4 и 20. Прерыватель 5, закрытый крышкой 6, имеет устройство, аналогичное прерывателю магнето М-47Б. Распределитель имеет карболитовый барабан 13 с токоразносными пластинами и с шестерней 15, сцепленной с шестерней 21 вала ротора. На крышке 12 находятся четыре электрода. Для установки зажигания служит глазок 14.

Включатель.7 зажигания, установленный на корпусе регулятора, соединяется проводником 8 с контактной пластиной 9 первичной обмотки трансформатора.

Ускоритель ПУЛ-4647 предназначен для усиления электрической искры и уменьшения угла опережения зажигания при пуске до 3–5°. Он состоит из ведомого диска 19 с защелками 18, закрепленного на валу ротора, и ведущей обоймы 17. Диск и обойма соединены пружиной 16.

Пусковой двигатель П-23. Двухцилиндровый четырехтактный карбюраторный двигатель мощностью 17 л. с. при 2200–2300 об/мин. представляет собой модернизированный двигатель П-46, описанный выше. Его техническая характеристика приведена в табл. 1. В основном он отличается от двигателя П-46 установкой стартера СТ-204, в связи с чем изменен картер муфты сцепления (см. рис. 84), а также установкой карбюратора К-59П и изменением номинального числа оборотов. В верхней части цилиндров запрессованы короткие сухие гильзы.

Карбюратор К-59П (рис. 79) – двухдиффузорный с падающим потоком. Состоит он из корпуса поплавковой камеры 25, крышки 1 и нижнего патрубка 20, между которыми установлены прокладки. Необходимый состав смеси, как и у карбюратора К-25Г, обеспечивают работа главной дозирующей системы, системы холостого хода и ускоряющий насос.

Главная дозирующая система включает в себя главный жиклер 15, воздушный жиклер 5 и распылитель 17, выходящий соплом в малый диффузор, расположенный над большим диффузором 19.

Система холостого хода состоит из воздушного жиклера холостого хода 7, топливного жиклера холостого хода 6 и канала холостого хода с винтом холостого хода 16.

Ускоряющий насос имеет специальный колодец, сообщающийся с поплавковой камерой каналом, закрываемым шариковым впускным клапаном 23 с пружиной 22. При нажатии на утолитель 2 поршень 24 подает топливо к жиклеру-распылителю 3 через обратный клапан 21 ускорительного насоса.

В нижнем патрубке 20, представляющем часть смесительной камеры, установлена дроссельная заслонка 18, а над диффузорами – воздушная заслонка 4.

Бензин в поплавковую камеру поступает через фильтр 9 (который вставляется через отверстие, закрытое пробкой 8) и игольчатый клапан 10. Уровень топлива устанавливается поплавком 11. Поплавковая камера имеет пробки 12 и 13. Канал главного жиклера закрыт пробкой 14.

Техническая характеристика двигателя П-23 приведена в табл. 1.

Пусковой двигатель П-23М. Двухцилиндровый четырехтактный карбюраторный двигатель мощностью 23 л. с. при 2600 об/мин. представляет собой модернизированный двигатель П-23, описанный выше. Его техническая характеристика приведена в табл. 1. В основном он отличается от двигателя П-23 установкой стартера СТ-21, магнето М-48В или М-10В и изменением пускового механизма заводной рукоятки, а также изменением конструкции воздухоочистителя.
