Техническое обслуживание (ТО-1) локомотива

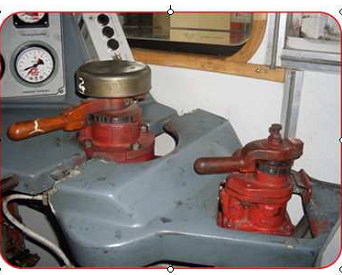

Кран машиниста усл. №394 или 395

Проверить работу крана машиниста на торможение. Машинист снижает давление в тормозной магистрали на 0,7-0,8 атм постановкой ручки крана машиниста в 5-е положение с последующим переводом в 4-е положение. Помощник машиниста проверяет срабатывание тормозов всего локомотива на торможение по

прижатию тормозных колодок к поверхности катания колес и проверяет выход штока тормозных цилиндров, который не должен измениться после торможения краном вспомогательного тормоза усл. №254. Также проверяется отсутствие трений и заеданий тормозной рычажной передачи и других элементов механического оборудования.

Проверить действие крана машиниста на отпуск тормозов. Ручка крана машиниста устанавливается в 1-е положение. Давление в тормозной магистрали повышается на 0,7-0,8 атм. с последующим переводом ручки крана машиниста во 2-е положение. Помощник машиниста должен осмотреть тормозные цилиндры и тормозные колодки и убедиться в отпуске тормозов по уходу штоков внутрь тормозных цилиндров и отжатию тормозных колодок от поверхности катания колес. Заедания и перекосы деталей тормозной рычажной передачи не допускаются. Локомотивная бригада устраняет мелкие неисправности, возникшие при проверке. Замечания, которые угрожают безопасности движения и невозможно устранить силами локомотивной бригады заносятся в журнал формы ТУ-52 с извещением об этом дежурного по депо.

К замечаниям относятся:

ü Выход штока, не соответствующий норме;

ü Заедание тормозной рычажной передачи;

ü Износ тормозных колодок выше нормы;

ü Отсутствие шплинтов и гаек на тормозных тягах и прочие, препятствующие нормальной работе тормозной рычажной передачи. Проверяется темп ликвидации сверхзарядки ….

Проверяется действие ВР на чувствительность к торможению и отпуску…

Автосцепное устройство

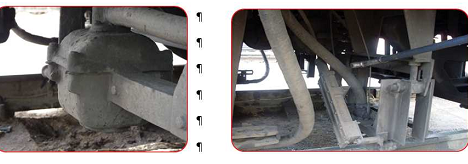

Проверить на отсутствие трещин, изломов и деформаций в деталях, состояние и исправность крепления деталей расцепного привода, правильность крепления валика подъемника и клина тягового хомута, изгиб клина не должен превышать 3мм, толщина клина не менее 28мм, свободность поперечного перемещения от нажатия руки автосцепки и исправное состояние расцепного устройства. Оценивается провисание цепи расцепного привода, которое не должно быть более 10мм, задиры не более 3мм, зазор между ударной розеткой и хвостовиком автосцепки не более 25мм. Все эти размеры определяют визуальным осмотром и проверкой на саморасцеп путем заклинивания одной рукой лапы замкодержателя и другой рукой пытаются утопить замок. Если он не утапливается в карман автосцепки, значит, замок автосцепки исправен, если утапливается, значит, не исправен. Необходимо сделать запись в журнале ТУ-52 и сообщить дежурному по депо в том случае, если невозможно устранить неисправности силами локомотивной бригады.

Проверка состояния путеочистителей, катушек приемной системы АЛСН и их предохранительных устройств, катушек системы САУТ и их предохранительных устройств.

Проверка производится визуальным осмотром и простукиванием молотком. Определяют общее состояние и исправность крепления элементов системы. Осматривают крепления МОП и крепления кожуха путем осмотра состояния и наличия кожуховых болтов и болтов МОП (шапки).

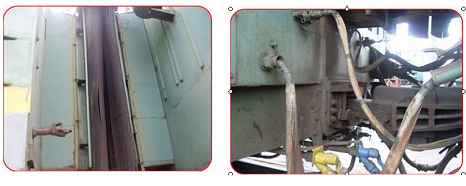

Проверка межкузовных соединений

Проверить межкузовные соединения на отсутствие трещин в деталях, изломов и деформаций, соединение соединительных рукавов, межкузовных соединений штепсельных разъемов, отсутствие протертости, прорывов и оголенных участков проводов и кабелей.

Проверка песочниц

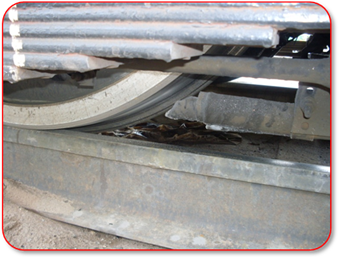

Проверка состояния и подачи песка в зону сцепления колеса с рельсом, крепления песочных труб и наконечников, путем осмотра и остукивания молотком. Песочные трубы должны быть направлены в зону контакта

колеса с рельсом, а форсунки отрегулированы на подачу песка производительностью 400-700 г/мин песка на ось летом и 900-1500 г/мин в зимний период. Регулировка рассчитана на передние по ходу колесные пары локомотива, т.к. песок, подаваемый под колесные пары, частично остается на рельсах после прохождения первой колесной пары, оставшегося количества песка достаточно для сцепления с рельсами остальных колесных пар.

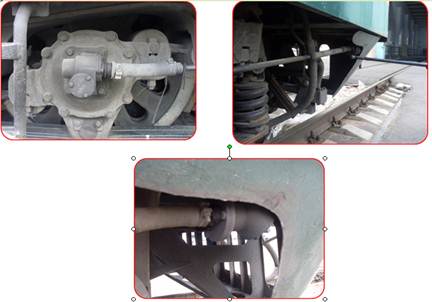

Осмотр и проверка состояния привода скоростемера

Проверяется состояние шарнирных соединений в горизонтальных и вертикальных валах, крепление червячного и углового редуктора, отсутствие течи масла в корпусе редуктора и в местах соединения валов. Проверяют состояние крепления и целостность валов и привода простукиванием.

Осматривают нижние люки тяговых двигателей и крепление межкузовных и шапочных болтов простукиванием и визуально. Кожуховые люки должны быть закрыты и через них не должна выходить смазка, ее определяют по наличию потеков масла через люки или через соединения кожухов. Люки кожухов и тяговых двигателей должны быть закрыты.

При обнаружении недостатков и необходимости устранить силами локомотивной бригады, при невозможности устранения неисправностей необходимо поставить в известность дежурного по депо и сделать запись в журнале ТУ-52.

ОСМОТР ЭЛЕКТРИЧЕСКОЙ ЧАСТИ ЛОКОМОТИВА

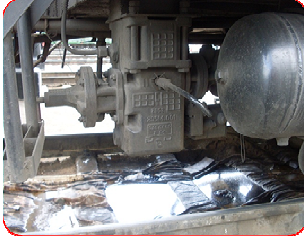

Осматривают вспомогательные машины мотор-вентиляторы, генераторы и мотор-компрессоры. Визуально определяют степень искрения на коллекторах (проверка производится при работающих машинах и закрытых люках). Проверяется отсутствие не нормальных шумов, состояние фундаментных оснований и заземлений определяется визуально и простукиванием молотком места крепления болтами.

Проверяют исправность резинометаллических амортизаторов, соединительных муфт мотор-компрессоров и вспомогательного компрессора простукивая молотком болтовые соединения узлов вспомогательных машин, крепления главных полюсов, закрепление съемных люков.

Проверяют работу мотор-вентиляторов при включении на низкой скорости и при опущенных токоприемниках. В момент включение будет слышна работа контактов.

Проверяют работу мотор-компрессоров. При его включении также будет слышна работа контактов. Эти действия локомотивная бригада производит при проверке действия работы низковольтной цепи вспомогательных машин и убеждается в их включении. При подозрении на их включение при непонятном движении контактов включения электрических машин убедиться визуально. Для этого необходимо зайти в высоковольтную камеру и проверить целостность контактов и соединение кабелей и шунтов. Осматривают машинное отделение одного кузова, затем переходят в следующий кузов, обращая внимание на работу межкузовных дверей обеих секций.
