Устройство грузовых автомобилей

Подогреватель 10 (рисунок 1) состоит из теплообменника и горелки. Теплообменник представлен двумя газоходами - внутренним и наружным и двумя жидкостными рубашками, соединенными между собой. Подогреватель постоянно включен в систему охлаждения двигателя. В камеру сгорания подогревателя бензин подается самотеком из бачка 3 через электромагнитный запорный клапан 1.

При включении переключателя

пульта управления ток поступает в катушку 1 (рисунок 2) электромагнитного клапана, сердечник 2 при этом оттягивается, и бензин беспрепятственно проходит в камеру сгорания подогревателя. При выключении переключателя сердечник 2, на котором расположен резиновый уплотняющий клапан, под действием пружины 3 перекрывает бензопровод.

Рисунок 1. – Схема подключения пускового подогревателя

1 - электромагнитный клапан; 2—заливная горловина; 3 - бензиновый бачок; 4 - переключатель электровентилятора и электромагнитного клапана; 5 - пульт управления; 6 - электровентилятор; 7 - свеча накаливания; 8 – дренажная трубка; 9 - пробка; 10 - подогреватель; 11 - газоотводящий патрубок; 12 - сливной краник; 13 - направляющий кожух.

Рисунок 2. - Электромагнитный запорный клапан

1 - катушка электромагнитного клапана; 2 - сердечник в сборе с клапаном; 3 - пружина сердечника; 4 - основание электромагнитного клапана; 5 - регулировочная игла.

Воздух для горения подается электровентилятором 6 (рисунок 1).

Первоначальное воспламенение смеси производится свечой накаливания 7. После того, как в камере установится устойчивое горение, свеча выключается.

В цепь свечи последовательно включена контрольная спираль, которая установлена на пульте управления. По накалу контрольной спирали судят о работе свечи.

Для нормальной работы подогревателя и получения оптимальной теплопроизводительности игла 5 (рисунок 2) должна быть отрегулирована таким образом, чтобы язык пламени не выходил из газоотводящего патрубка 11 (рисунок 1), но находился на его конце.

Нормальная работа подогревателя определяется по равномерному гулу при горении в котле и выходу отработавших газов без дыма и пламени.

Образующиеся в результате горения газы закрученным потоком проходят по газоходам и отдают тепло жидкости, находящейся в теплообменнике. Газы, пройдя через выпускной и газоотводящий патрубки, попадают в направляющий кожух 13, где используются для обогрева масла в картере. Жидкостная полость теплообменника подогревателя посредством штуцеров и трубок соединена с системой охлаждения двигателя.

3. Какие конструктивные особенности имеют системы смазки двигателей ЗМЗ-24, ЗМЗ-66, ЗИЛ-130, ЯМЗ-236, КамАЗ

Система смазки двигателя ЗМЗ-24.

Система смазки двигателя ЗМЗ-24 (рисунок 1) комбинированная: под давлением и разбрызгиванием. Маслом под давлением смазываются коренные и шатунные подшипники коленчатого вала, подшипники распределительного вала, упорные подшипники коленчатого и распределительного валов, втулки коромысел и верхние наконечники штанг толкателей. Остальные детали смазываются разбрызгиванием маслом.

В систему смазки входят маслоприемники, масляный насос (установлен внутри масляного картера) с редукционным клапаном, масляные каналы, фильтры очистки масла с перепускным клапаном, масляный картер, измеритель уровня масла, маслоналивной патрубок с крышкой-фильтром вентиляции картера и масляный радиатор (установлен перед радиатором охлаждающей жидкости) с ограничительным клапаном и запорным краном.

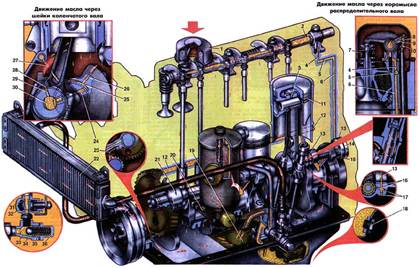

Рисунок 1. – Система смазки двигателя ЗМЗ-24

1. Фильтр вентиляции картера - крышка маслоналивной горловины. 2. Отверстие для подвода масла к коромыслу. 3. Отверстие для смазки. 4. Вертикальный канал в блоке и головке цилиндров. 5. Горизонтальный канал в блоке и головке цилиндров. 6. Вертикальный канал в блоке и головке цилиндров. 7. Маслоотражательный колпачок. 8. Поперечное сверление в регулировочном винте. 9. Канал в коромысле для подвода масла к регулировочному винту. 10. Канал в регулировочном винте. 11. Маслосьемное поршневое кольцо. 12. Продольный масляный канал. 13. Канавки на шейках распределительного вала. 14. Распределительный вал. 15. Отверстие для слива. 16. Каналы для подвода масла к шестерням. 17. Заглушки. 18. Сливная пробка масляного картера. 19. Маслоприемник. 20. Сливная пробка масляного фильтра. 21. Канавки на шейке распределительного вала. 22. Масляный радиатор. 23. Трубка подвода масла на шестерни распределительного вала. 24. Канал в коленчатом вале для подвода масла к шатунной шейке. 25. Канал коренного подшипника коленчатого вала. 26. Канал для подвода масла к шейкам распределительного вала. 27. Канал для подвода масла к коренным подшипникам коленчатого вала. 28. Канал в шатуне для смазки зеркала цилиндра. 29. Канал в шатунной шейке коленчатого вала. 30. Полость в шатунной шейке коленчатого вала. 31. Пробка крана масляного радиатора. 32. Корпус крана масляного радиатора. 33. Корпус предохранительного клапана масляного радиатора. 34. Клапан. 35. Пружина клапана. 36. Колпак клапана.

Масло, забираемое насосом из масляного картера, поступает через маслоприемник 19 по каналам в корпусе насоса и наружной трубке в корпус масляного фильтра. Далее, пройдя через фильтрующий элемент, масло направляется в полость второй перегородки блока цилиндров, откуда по сверленому каналу - в продольный масляный канал 12. Из продольного канала масло по наклонным каналам 27 и 26 и каналу 25 в перегородке блока подается на коренные подшипники коленчатого из пятой опоры распределительного вала и в полость блока между валом и заглушкой, отводится в картер через отверстие 15 в шейке вала. На шатунные шейки масло поступает по каналам 24 в шейках и каналу 29 в шейке коленчатого вала. В ось коромысел масло подводится от задней опоры распределительного вала, имеющего посередине кольцевую канавку 13, которая сообщается через каналы 6, 5 и 4 в блоке, головке цилиндров и в четвертой стойке оси коромысел с осью коромысел. Через отверстия 2 в оси коромысел масло поступает на втулки коромысел и далее по каналам 9, 8 и 10 в коромыслах и регулировочных винтах на верхние наконечники штанг толкателей. К шестерням привода распределительного вала масло подводится по трубке 23, периодически сообщающейся с масляным каналом в блоке через канавки 21 на шейке первого подшипника распределительного вала. Из выходного отверстия тpубки, имеющей малый диаметр, в момент, когда она сообщается с масляным каналом, выбрасывается струя масла, направленная на шестерни. Через канал в шейке первого подшипника распределительного вала масло из тех же канавок шейки поступает и на упорный фланец распределительного вала. Шестерня привода масляного насоса и распределителя зажигания смазывается струей масла, выбрасываемой из канала 16 в блоке, соединенного с четвертой опорой распределительного вала, также имеющей кольцевую канавку. Стенки цилиндров смазываются брызгами масла от струи, выбрасываемой из отверстия 28 в нижней головке шатуна при совпадении этого отверстия с каналом 29 в шейке коленчатого вала. Все остальные детали (стержень клапана, торец клапана, ось привода масляного насоса и распределителя зажигания, кулачки распределительного вала) смазываются маслом, вытекающим из зазоров в подшипниках и разбрызгиванием движущимися деталями двигателя.
