Ремонт радиатора

Рисунок 1.2 - Радиатор и типы его сердцевины

1.2 Устройство радиатора охлаждения, принцип действия

радиатор ремонт автомобиль дефект

У каждого современного автомобиля в моторном отсеке находится два главных радиатора, которые несут в себе функции охлаждения: первый - основной радиатор, он же радиатор охлаждения двигателя, и второй - конденсор (радиатор кондиционера). Рассмотрим устр

ойство и принцип действия радиатора охлаждения двигателя. Существует два вида охлаждения двигателя внутреннего сгорания: воздушное и водяное (жидкостное) охлаждение. Воздушное охлаждение используется только на маломощных двигателях и обладает множеством недостатков. Такое охлаждение используется на некоторых мотоциклах и мопедах. Наибольшую популярность за счёт своей эффективности получила водяная (жидкостная) система охлаждения двигателя, которой оснащен каждый современный автомобиль.

Основной частью системы охлаждения двигателя является радиатор охлаждения. Радиатор охлаждения предназначен для поддержания рабочей температуры двигателя, которая находиться в пределах от 85 до 100 градусов (в зависимости от типа двигателя), и предотвращения его перегрева. При превышении рабочей температуры двигателя наступает перегрев, что приводит к заклиниванию двигателя и, как следствие, к его капитальному ремонту. Принцип действия системы охлаждения заключается в следующем. При помощи жидкостного насоса охлаждающая жидкость циркулирует по кругу и омывает горячие стенки цилиндров и головки блока, тем самым отводит тепло от нагревшихся деталей двигателя. Затем горячая жидкость поступает в радиатор охлаждения и отдает тепло в окружающую среду. Далее уже остывшая охлаждающая жидкость повторяет цикл. Радиатор охлаждения - это теплообменник или, иными словами, автомобильный радиатор является устройством для охлаждения жидкости. Для наиболее эффективного теплообмена перед двигателем устанавливают вентилятор радиатора охлаждения, который нагнетает поток воздуха на поверхность радиатора, тем самым ускоряя процесс теплообмена.

Вентилятор радиатора охлаждения включается термодатчиком при повышении рабочей температуры двигателя. В зависимости от типа и объема двигателя вентиляторы радиатора охлаждения бывают двух видов: одновентиляторные и двухвентиляторные.

Радиатор охлаждения и конденсор устанавливаются в передней части автомобиля, непосредственно перед двигателем. Это показано на рисунке 1.3[12].

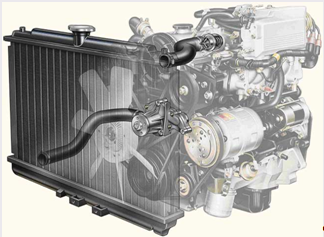

Рисунок 1.3- Размещение радиатора охлаждения

1.3 Эксплуатационные материалы

Охлаждающей жидкостью в автомобильных радиаторах является тосол или концентрат антифриза. В целях экономии многие автолюбители заливают в радиатор охлаждения простую дистиллированную воду. Долговременное использование простой воды в качестве охлаждающей жидкости способствует появлению ржавчины и отложений на отдельных деталях системы охлаждения, что в последствии сокращает её срок службы. Система охлаждения двигателя, также как и система смазки, является неотъемлемой частью нормальной работы двигателя. В целях хорошей работоспособности системы охлаждения двигателя рекомендуется использовать специально предназначенные жидкости. Такими жидкостями являются антифриз и тосол. Концентрации антифриза для приготовления охлаждающей жидкости показаны в таблице 1.1[5, С. 45].

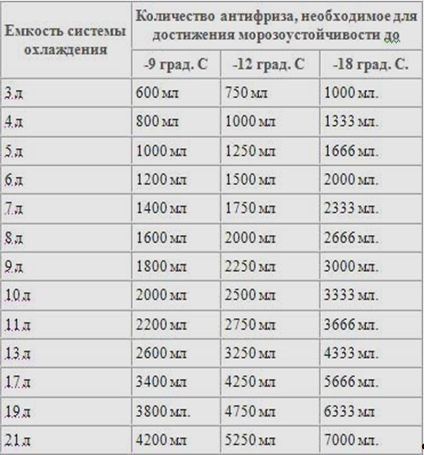

Таблица 1.1 - Концентрация антифриза

Количество антифриза, необходимое для нормальной работы системы охлаждения, а также её морозоустойчивости, зависит от емкости самой системы охлаждения.

В настоящее время ведущие фирмы по разработке и изготовлению автомобильных радиаторов охлаждения отдают предпочтение ленточным паяным радиаторам, а материал, из которого изготавливаются данные радиаторы охлаждения – алюминий, так как у алюминия очень хорошие характеристики теплопроводимости, что способствует улучшению работы радиаторов охлаждения.

2. Техническое обслуживание радиаторов

2.1 Значение и сущность технического обслуживания и ремонта автомобилей

У нас в стране принята планово-предупредительная система технического обслуживания и ремонта автомобилей. Сущность этой системы состоит в том, что техническое обслуживание осуществляется по плану, а ремонт – по потребности. Принципиальные основы планово-предупредительной системы технического обслуживания и ремонта автомобилей установлены действующим Положением о техническом обслуживании и ремонте подвижного состава автомобильного транспорта.

Техническое обслуживание включает следующие виды работ: уборочно-моечные, контрольно-диагностические, крепежные, смазочные, заправочные, регулировочные, электротехническое и другие работы, выполняемые, как правило, без разборки агрегатов и снятия с автомобиля отдельных узлов и механизмов. Если при техническом обслуживании нельзя убедиться в полной исправности отдельных узлов, то их следует снимать с автомобиля для контроля на специальных стендах и приборах.

По периодичности, перечню и трудоемкости выполняемых работ техническое обслуживание согласно действующему Положению подразделяется на следующие виды: ежедневное (ЕО), первое (ТО-1), второе (ТО-2) и сезонное (СО) технические обслуживания.

Положением предусматривается два вида ремонта автомобилей и его агрегатов: текущий ремонт (ТР), выполняемый в автотранспортных предприятиях, и капитальный ремонт (КР), выполняемый на специализированных предприятиях.

Каждый вид технического обслуживания (ТО) включает строго установленный перечень (номенклатуру) работ (операций), которые должны быть выполнены. Эти операции делятся на две составные части контрольную и исполнительскую.

Контрольная часть (диагностическая) операций ТО является обязательной, а исполнительская часть выполняется по потребности. Это значительно сокращает материальные и трудовые затраты при ТО подвижного состава.

Диагностика является частью технологического процесса технического обслуживания (ТО) и текущего ремонта (ТР) автомобилей, обеспечивая получение исходной информации о техническом состоянии автомобиля. Диагностика автомобилей характеризуется назначением и местом в технологическом процессе технического обслуживания и ремонта [12, С. 65].

Ежедневное техническое обслуживание (ЕО) выполняется ежедневно после возвращения автомобиля с линии в межсменное время и включает: контрольно-осмотровые работы по механизмам и системам, обеспечивающим безопасность движения, а также кузову, кабине, приборам освещения; уборочномоечные и сушильнообтирочные операция, а также дозаправку автомобиля топливом, маслом, сжатым воздухом и охлаждающей жидкостью. Мойка автомобиля осуществляется по потребности в зависимости от погодных, климатических условий и санитарных требований, а также от требований, предъявляемых к внешнему виду автомобиля.

Как правило, техническое обслуживание нового автомобиля, находящегося в личном пользовании, проводят после обкатки (через 2 . 3 тыс. км пробега), а затем через каждые 15 тыс. км (ТО-1) и каждые 30 тыс. км пробега (ТО-2). Сезонное ТО проводят два раза в год с целью подготовки автомобиля к эксплуатации в теплое и холодное время года. Перечень контрольно-осмотровых и регламентных работ указан в сервисной книжке автомобиля.
