Децентрализованная система автоблокировки с плохим сопротивлением балласта АБТ- ПСБ

4. Если переездные РЦ входят в состав защитного участка, то информация о состоянии этих РЦ передается на сигнальную установку по линейной цепи 2ЗУ-2ОЗУ - на схеме отсутствует.

5. При оборудовании переезда автошлагбаумами в цепи 2Л - 2ОЛ и

6. 2Т - 2ОТ вводят контакты реле ЗГ1, ЗГ2. Этим обеспечивается перекрытие ближайших проходных светофоров на запрещающее показание и выключение кодиров

ания рельсовых цепей при включении заградительных светофоров.

Состояние участков приближения контролируют на переезде дублированные реле 2-1У1, 2-1У2; 2-2У1, 2-2У2; 2-3У1, 2-3У2 и 2-4У1, 2-4У2.

При вступлении поезда любого направления на участок приближения независимо от направления действия автоблокировки реле 2-1У1(2) или 2-4У1(2) обесточиваются и обрывают цепь питания дублированных включающих реле 2В1(2), которые осуществляют закрытие переезда.

В процессе дальнейшего проследования поезда схема счетчиков и блокирующих реле определяет направление движения поезда, проверяет последовательность занятия и освобождения участков с учетом времени их занятия и обеспечивает открытие переезда с контролем кратковременной потери шунта.

При движении поезда неустановленного направления открытие переезда происходит после освобождения поездом участков приближения для установленного направления (1У и 2У).

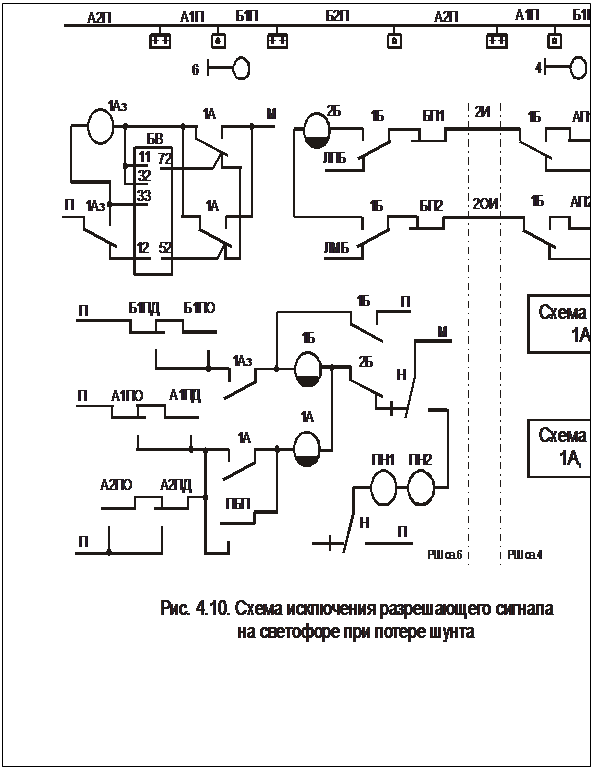

11. Схема исключения разрешающего сигнала на светофоре при потере шунта

Принцип действия схемы (Рис. 10) основан на автоматическом контроле правильности проследования поезда. При этом на сигнальной установке проверяется последовательность занятия и освобождения предыдущего и ограждаемого БУ и вступления поезда на БУ за впередистоящим светофором. Вступление поезда на ограждаемый БУ сопровождается блокировкой линейных реле Л1 и Л2. Блокировка снимается только при выполнении заданной последовательности срабатывания приборов схемы. Для исключения ложного блокирования линейных реле при наложении и снятии случайного шунта в алгоритме контроля предусмотрена проверка последовательности занятия всех рельсовых цепей предыдущего и ограждаемого блок-участков.

Кроме того, исключена ложная блокировка линейных реле при отключении и повторном включении питания аппаратуры сигнальной установки.

Последовательность срабатывания приборов двух соседних сигнальных установок при проследовании поезда показана в таблице 1. Нормально все реле кроме ПБП обесточены. Приборы применяемые в схеме (Рис.10) на сигнальной установке выполняют следующие функции:

ПБП – повторитель групповых путевых реле Б1П и Б2П, расположенных на предыдущей сигнальной установке. Принимает по цепи И-ОИ (Б-ОБ) и фиксирует информацию о вступлении поезда на предыдущий БУ.

1А, 1Б, 2Б ‑ реле счетчики. Фиксируют вступление поезда соответственно на рельсовые цепи А2П предыдущего БУ, Б1П ограждаемого БУ, Б1П следующего БУ. При возбуждении каждого счетчика проверяется рабочее состояние предыдущего счетчика, т. е. контролируется последовательность занятия рельсовых цепей. Возбуждение счетчика 2Б происходит с проверкой освобождения ограждаемого БУ. Реле Б1 выполняет функции блокировки, отключая реле Л1 и Л2 от линейной цепи.

1Аз – медленнодействующий на притяжение повторитель реле 1А. Исключает ложную работу схемы при отключении питания приборов СУ с последующим включением.

БВ ‑ блок выдержки времени типа БВМШ. Обеспечивает замедление притяжения якоря реле 1Аз на 2,6 с. В последующем было рекомендовано увеличить замедление до 4,8 с.

Список литературы

1. Системы железнодорожной автоматики и телемеханики / Под ред. Ю.А. Кравцова. - М.: Транспорт, 1996.

2. Программа ускоренного технического и технологического перевооружения хозяйства СЦБ на период 2002‑2005 гг. - М.: МПС РФ, 2002.

3. Дмитриев В.С., Минин В.А. Системы автоблокировки с рельсовыми цепями тональной частоты. - М.: Транспорт, 1992.

4. Дмитриев В.С., Минин В.А. Совершенствование систем автоблокировки. - М.: Транспорт, 1987.

5. Автоблокировка с рельсовыми цепями тональной частоты без изолирующих стыков для двухпутных участков при всех видах тяги (АБТ-2-91): Методические указания по проектированию устройств автоматики, телемеханики и связи на железнодорожном транспорте И-206-91. - Л.: Гипротранссигналсвязь, 1992.

6. Автоблокировка с рельсовыми цепями тональной частоты без изолирующих стыков для однопутных участков при всех видах тяги (АБТ-1-93): Методические указания по проектированию устройств автоматики, телемеханики и связи на железнодорожном транспорте И-223-93. - Л.: Гипротранссигналсвязь, 1993.

7. Схемы переездной сигнализации для переездов, расположенных на перегонах при любых средствах сигнализации и связи (АПС-93): Технические решения 419311-СЦБ.ТР. - С-Пб.: Гипротранссигналсвязь, 1995.
