Ремонт электроподвижного состава

(3.6)

4. Результаты расчётов.

По данным преподавателя сводим результаты в таблицу 4.1

4.1 –Данные измерений.

Для дороги A КFi =0,278

Аналогично рассчитываем для дороги Б, данные сводим в таблицу 4.1.

Для дороги Б КFi =0,375

Список литературы.

1. А.П.Буйносов , Ю.А.Кириченко «Методическое руководство для выполнения курсовой работы по дисциплине «Эксплуатация и ремонт электроподвижного состава». Екатеринбург, 2001, 31с.

2. Тищенко «Справочник по электроподвижному составу, тепловозам и дизель-поездам» том 2, - М.: Транспорт, 1976г.

3. «Повышение надёжности и совершенствование ремонта электровозов» М.: Транспорт, 1974г.

4. Указание МПС России № П-1328у от 24 июля 2001г. О системе технического обслуживания и ремонту локомотивов.

Лабораторная работа №2

«Контроль состояния колесных пар в эксплуатации».

Цель работы: Ознакомиться с неисправностями колесных пар, с которыми нельзя эксплуатировать электровоз.

Получение практических навыков по измерению колесных пар: толщине бандажа, величине вертикального подреза, прокату по кругу катания.

1.Теоретическая часть.

Колесные пары для определения их технического состояния и пригодности к эксплуатации подвергаются осмотру:

- под ТПС - при всех видах ТО и текущих ремонтов ТР-1, ТР-2, каждой проверке ТПС в эксплуатации;

- в случае переподкатки, несвязанной с неисправностью и ремонтом колесной пары;

- при первой подкатке под ТПС новой колесной пары (после формирования) и после производства полного освидетельствования, если после них прошло не более 2 лет;

- после крушений, аварий, схода с рельсов, если отсутствуют повреждения элементов колесной пары, требующие их замены.

Осмотр колесных пар под ТПС должны производить:

- машинист – при каждой приемке ТПС, в эксплуатации при стоянках локомотивов на станциях и в пунктах оборота;

- мастер – при техническом обслуживании ТО-3 ТПС;

- мастер или бригадир – при ТО-2 ТПС (по МВПС – в случае производства ТО-2 ремонтными бригадами ПТО);

- мастер и приемщик локомотивов – при ТО-4, ТО-5, ТР-1 и ТР-2 ТПС, при первой подкатке новых колесных пар.

2. Описание изделия.

В ходе лабораторной работы была осмотрена колесная пара электровоза и проведены замеры шаблоном модели УТ1.

При осмотре колесных пар проверять:

- на бандажах и ободьях цельнокатных колес – отсутствие трещин, ползунов (выбоин), плен, раздавленностей, вмятин, отколов, раковин, выщербин, ослаблений бандажей, сдвига бандажа (по контрольным меткам на бандаже и ободе центра), предельную высоту гребня, его износ, подрез, ослабление бандажного кольца, опасных форм гребня и остроконечного наката является признаком возможности опасной формы гребня.

Опасная форма гребня проверяется при ТО-3, ТО-4, ТО-5, ТР-1, ТР-2 и ежемесячные обмеры колёсных пар шаблоном УТ-1.

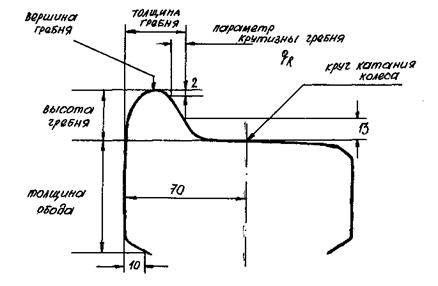

Профиль поверхности катания колеса и контролируемые параметры показаны на рисунке 1.

3. Требования, предъявляемые к колесным парам.

В соответствии с ПТЭ (ЦРБ – 756 от 26.05.2002г) расстояние между внутренними гранями колес у ненагруженной колесной пары должно быть 1440 мм, при скоростях движения до 120 км/ч допускается отклонение в сторону увеличения и уменьшения не более 3 мм, при скоростях от 120 км/ч до 140 км/ч отклонение в сторону увеличения не более 3 мм, уменьшение не более 1 мм.

Запрещается выпускать из ТО-2, ТО-3, текущих ремонтов и допускать к следованию в поездах подвижной состав с трещиной в любой части оси колесной пары или трещиной в ободе, диске и ступице колеса, а также при следующих износах и повреждениях колесных пар, нарушающих взаимодействие пути и подвижного состава:

а) при скоростях движения до 120 км/ч:

- прокат по кругу катания у локомотивов, а также МВПС и пассажирских вагонов дальнего сообщения – более 7мм, местного сообщения – более 8мм.;

- толщина гребня более 33мм или менее 25мм у локомотивов при измерении на расстоянии 20мм от вершины гребня при его высоте 30 мм, а у ТПС с высотой гребня 28мм при измерении на высоте 18мм, а при измерении шаблоном УТ-1 – на расстоянии 13мм от круга катания;

б) при скоростях движения от 120 км/ч до 140 км/ч:

- прокат по кругу катания у локомотивов и МВПС более 5мм;

- толщина гребня более 33мм или менее 28мм при измерении на расстоянии 20мм от вершины гребня при высоте гребня 28мм, а у ТПС с высотой гребня 28мм – при измерении на расстоянии 18мм от вершины гребня.

При ползуне (выбоине) на поверхности катания у локомотивов и МВПС более 1мм.

При обнаружении ползуна (выбоины) в пути следования машинист действует согласно ПТЭ п.10.3

Запрещается выдавать в поезда ТПС с колесными парами, имеющими следующие дефекты или отступления:

- выщербину, раковину или вмятину на поверхности катания глубиной более 3мм или длиной у локомотивов и МВПС более 10мм, у прицепного вагона более 25мм;

- выщербину или вмятину на вершине гребня длиной более 4мм;

- разницу прокатов у левой и правой стороны колесной пары более 2мм;

- опасную форму гребня (параметр крутизны) – менее 6,5мм, измеряемую универсальным шаблоном УТ-1;
