Расчет участка контактной сети станции и перегона

По табличным данным строим монтажные кривые для несущего троса

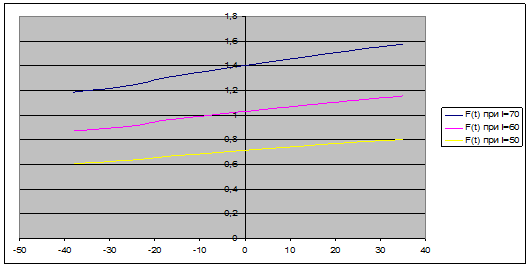

Зависимость стрелы провеса несущего троса от температуры (рис. 2):

Рис. 2

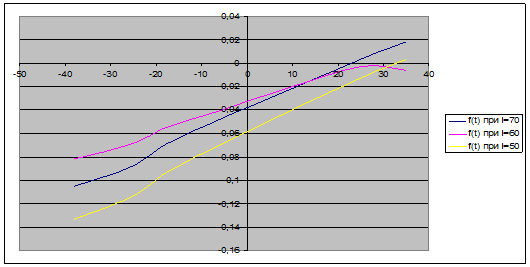

Зависимость стрелы провеса контактного провода от температуры (рис. 3):

Рис. 3

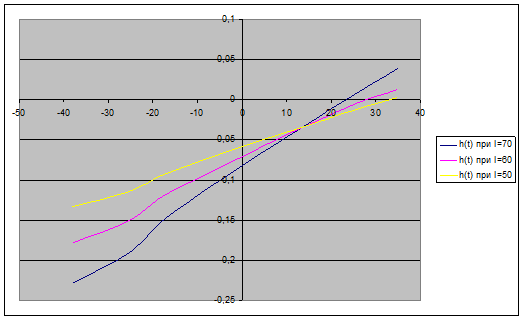

Зависимость изм

енения конструктивной высоты подвески от температуры (рис. 4):

Рис. 4

11. Расчет натяжений несущего троса при режимах с дополнительными нагрузками

- Сначала произведем расчет для режима «ветер максимальной интенсивности». Для этого воспользуемся формулой:

где - результирующие нагрузки на несущий трос в режиме максимального ветра, Н/м;

- натяжение несущего троса в режиме максимального ветра, Н;

- температура, при которой наблюдается ветер максимальной интенсивности, принимается равной +5;

Линейно интерполируя, определяем, что равенство соблюдается при =12801 Н;

- Определим натяжение несущего троса для режима «гололед с ветром»:

где - результирующие нагрузки на несущий трос в режиме гололеда с ветром, Н/м;

- натяжение несущего троса в режиме гололеда с ветром, Н;

- температура гололедных образований, принимается равной -5;

Линейно интерполируя, определяем, что равенство соблюдается при =15533 Н

12. Выбор способа прохода контактной подвески через искусственные сооружения

Сначала выберем способ прохода подвески под пешеходным мостиком на станции.

Длина пролета на станции 70м. Высота пешеходного мостика 8м от уровня головки рельсов.

Проверим возможность прохода контактной подвески под пешеходным мостиком без крепления к нему. Примем (три изолятора);

( по нормативным таблицам);

где - минимальная допустимая высота контактных проводов над уровнем головок рельсов;

- максимальная стрела провеса несущего троса;

- наибольшая местная стрела провеса контактных проводов при условиях, определяющих наличие ;

- длина изоляторного звена или гирлянды;

- подъем несущего троса под воздействием токоприемника при минимальной температуре;

- высота отбойника;

- стрела провеса несущего троса при минимальной температуре;

- минимальное расстояние между несущим тросом и контактным проводами в середине пролет;

Проверку осуществим по формуле:

Таким образом, для пешеходного мостика высотой 8м можно осуществить проход подвески без крепления к мостику.

Выберем способ прохода подвески на мосту с ездой понизу для перегона.

Высота порталов относительно головки рельсов 6,5м. Для крепления несущего троса на мосту можно применить изолированные поворотные консоли.

Примем

Минимальную высоту стоек определим по формуле:

13. Порядок составления плана станции и перегона

Порядок составления плана станции

Подготовка плана станции. План станции вычерчиваем в масштабе 1:1000 на листе миллиметровой бумаге. Необходимую длину листа определяем в соответствии с заданной схемой станции, на которой указаны расстояния всех центров стрелочных переводов, светофоров, тупиков от оси пассажирского здания в метрах. При этом условно принимаем эти отметки в левую сторону с знаком минус, а в правую со знаком плюс.

Вычерчивание плана станции начинаем с разметки тонкими вертикальными линиями через каждые 100 метров условных станционных пикетов в обе стороны от оси пассажирского здания, принимаемый за нулевой пикет. Пути на плане станции представляем их осями. На стрелках оси путей пересекаются в точке называемой центром стрелочного перевода. Пользуясь данными на заданной схеме станции наносим параллельными линиями оси путей, при этом расстояния между ними должны соответствовать в принятом масштабе заданным междупутьям.

На плане станции также показываем не электрифицированные пути. Указав на специальных выносах пикетные отметки центров стрелочных переводов, вычерчиваем стрелочные улицы и съезды. Далее на план станции наносим здания, пешеходный мост, пассажирские платформы, тяговую подстанцию, входные светофоры, переезды.

Наметка мест, где необходимо фиксация контактных проводов.

Разбивку опор на станции начинаем с наметки мест, где необходимо предусматривать устройства для фиксации контактных проводов. Такими местами являются все стрелочные переводы, над которыми должны быть смонтированы воздушные стрелки и все места, где провод должен изменить свое направление.

На одиночных воздушных стрелках наилучшее расположение контактных проводов, образующих стрелку, получается, если фиксирующее устройство установлено на определенном расстоянии С от центра стрелочного перевода. Смещение фиксирующих опор допускается к центру стрелочного перевода на 1 – 2 метра и от центра стрелочного перевода на 3 - 4 метра. В вершине кривой фиксирующую опору намечаем по пикету этой вершины, при этом зигзаг у этой опоры всегда выполняется отрицательным.
