Организация поста технического обслуживания и ремонта карбюраторов двигателей легковых автомобилей

Распылитель, выведенный в главный воздушный канал между малым диффузором и стенкой, крепится при помощи полого винта крепления 8 с шариковым нагнетательным клапаном. Кулачок 19 УН исполнен плоским стальным с креплением путем расклепки конца оси дроссельной заслонки. Конструкция УН диафрагменного типа реализована на всех модификациях карбюраторов семейства ДААЗ и ОАО “ПеКАР”(типа К-151). Наиболе

е важными характеристиками УН являются закон подачи топлива и его производительность. При резком открытии дроссельной заслонки, когда диафрагма УН удерживается относительно медленно удаляемым топливом, не может быстро переместиться на расстояние, определяемое ходом рычага, пружина 13 сжимается и затем, по мере удаления топлива из полости насоса, медленно распрямляется, обеспечивая, во-первых, защиту диафрагмы от разрыва большим давлением топлива, а во-вторых, растягивание процесса впрыскивания на 1,0—1,2 с, что требуется для обеспечения устойчивой работы двигателя. Ускорительный насос диафрагменного типа с механическим приводом обладает более высокой стабильностью в работе и благоприятными характеристиками, что обеспечило преимущественное его распространение. Его конструкция может быть представлена двумя наиболее типичными схемами. Ускорительный насос карбюраторов ВАЗ-2105, ДААЗ-2140, -2141, К-151 и К-156 (рис. 27, а) содержит полость 15 изменяемого объема, сообщенную через канал 17, обратный клапан 4 с седлом 2 и перепускной жиклер 3 с поплавковой камерой 1 и через канал 7 с клапаном 9 топливного жиклера 8 с распылителем 10, мембрану 14, нагруженную пружинами 16 и 11, наконечник, размещенный в крышке 13, и рычаг 12. Впрыскивание топлива осуществляется только в первичную камеру карбюратора. Насос содержит регулировочный винт 5 и упор 6.

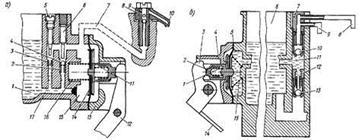

Рисунок 1.27 – Схема УН диафрагменного типа карбюраторов ВАЗ-2105 (а) и ВАЗ-2108 (б)

Ускорительный насос карбюраторов 2108, 2109 и 21081 содержит полость 6 изменяемого объема с пружиной 15, сообщенную через канал 11, обратный клапан 13 с седлом 12, нагнетательный клапан 10 с корпусом 7, распылителями 9 и 8, выведенными в каждую камеру карбюратора, мембрану 5, нагруженную пружиной 1. При рабочем ходе усилие через рычаги 14 и 3, наконечник 2, размещенный в крышке 4, воздействует на мембрану 5 и обеспечивает затяжное впрыскивание топлива в каждую камеру карбюратора. Из рассмотренных характеристик УН наиболее важными являются производительность и закон подачи топлива. Насосы поршневого типа снабжены средствами регулирования производительности, а у диафрагменных они имеются только на карбюраторах ДААЗ первых выпусков. Ускорительный насос, устанавливаемый на автомобилях ВАЗ-2101, снабжен подвижным роликом, размещенным на конце рычага 13 и кинематически связанным с кулачком 12 привода. Профиль кулачка выбран таким, что обеспечивает максимальную подачу топлива в начальный момент открывания дросселя. Диафрагма 1 кинематически связана через демпфирующую пружину (на рисунке не показана) с толкателем 15 и нагружена со стороны первичной камеры цилиндрической пружиной 14, размещенной в полости переменного объема.

Рисунок 1.28 – Схема УН карбюратора ВАЗ-2101

Нагнетательная линия насоса содержит впускной шариковый клапан 2, перепускной клапан 3, камеру 4 паров топлива, нагнетательный клапан, размещенный в топливоподающем винте 6, и распылитель 5 с калиброванным отверстием. Кулачок 12 привода также связан кинематически через рычаг 11 и шток 10 с клапаном 8 разбалансировки поплавковой камеры 9, перекрывающим выход 7 канала разбалансировки. Калиброванное отверстие исключает мгновенный выброс топлива через распылитель 5 в зону диффузора первичной камеры. Одновременно с этим наличие демпфирующей пружины обеспечивает затяжное впрыскивание топлива УН, предотвращая провалы в работе двигателя. Впускной клапан выполнен в виде шарика 2 и ограничителя его хода, запрессованного в стенке поплавковой камеры.

Клапан 2 обеспечивает свободное пропускание топлива из поплавковой камеры через отверстие в ее стенке со стороны УН в полость переменного объема при закрытой дроссельной заслонке и препятствует выходу топлива при начале ее движения. Для обеспечения надежной работы насоса предусмотрена камера 4 паров топлива. Нагнетательная линия насоса содержит нагнетательный шариковый клапан, размещенный в полости топливоподающего винта 6, пропускающий топливо к распылителю и препятствующий подаче воздуха в полость при всасывании топлива, и распылитель 5. Распылитель выполнен в виде удлиненного носика, выведенного в главный воздушный канал первичной камеры и закрепленного с помощью полого винта. Он снабжен калиброванным каналом, препятствующим быстрому впрыскиванию топлива. Одновременно с этим наличие демпфирующей пружины обеспечивает затяжное впрыскивание топлива УН, предотвращающим провалы в работе двигателя. Перепускной жиклер 3 выполнен в корпусе насоса и обеспечивает перепуск топлива в поплавковую камеру 9 при случайных колебаниях дроссельной заслонки из-за неровности дороги. Насос снабжен дренажным каналом с жиклером диаметром 0,4 мм, соединяющим рабочую полость переменного объема с поплавковой камерой. Выходное отверстие канала расположено в стенке поплавковой камеры.

Дренажный канал с жиклером предназначен для корректировки (уменьшения) подачи топлива УН при медленном открытии дроссельной заслонки, когда отсутствует необходимость подачи дополнительного топлива. Ход всасывания топлива происходит за счет упругости пружины 14 диафрагмы, а нагнетание топлива — за счет силового воздействия рычага привода на торец толкателя 15 диафрагмы. При повороте дроссельной заслонки по часовой стрелке кулачок через рычаги и толкатель 15 воздействует на демпфирующую пружину и сжимает ее. Выпрямляясь, демпфирующая пружина через диафрагму 1 вытесняет топливо по каналу, через шариковый клапан и распылитель 5 в главный воздушный канал. Увеличение общего количества топлива, подаваемого УН, не всегда устраняет дефекты при разгоне автомобиля. Важным параметром является бесперебойная и эффективная подача топлива при небольших открытиях дросселя, характерных для реальных условий эксплуатации автомобиля и особенно в момент открытия второй камеры карбюратора.

В последующих конструкциях карбюраторов ДААЗ применено двойное впрыскивание топлива в каждую камеру и изменена конструкция кулачка привода.

Рисунок 1.29 – Схема УН карбюратора ВАЗ-2108

Ускорительный насос карбюратора ДААЗ-2108 содержит диафрагму 3, топливный жиклер с обратным клапаном 8, топливоподающий полый винт с шариковым нагнетательным клапаном 2, двуплечий рычаг 5 механического привода, кинематически связанный с толкателем 4, нагруженным пружиной со стороны диафрагмы 3, и распылители 1, размещенные в первичной и вторичной камере соответственно. Рычаг 5 кинематически связан с профильным кулачком 6, размещенным на оси дроссельной заслонки первичной камеры. Основные элементы насоса размещены во фланце, закрепленном на корпусе поплавковой камеры 2 карбюратора. Распылители 1 установлены в длинных трубках на держателе, в котором размещен шариковый нагнетательный клапан. Держатель распылителей 1 размещен в гнезде корпуса карбюратора, уплотнен резиновым кольцом и зафиксирован только его крышкой. Всасывающий клапан 2 УН размещен в нижней части вертикального канала под распылителем и свободно пропускает топливо из поплавковой камеры в полость под диафрагмой при ходе всасывания (в период закрытия дроссельной заслонки).
