Экономическая эффективность выбора оптимальной схемы механизации и технологии работы причала порта

Для перегрузки песка (класс груза Н-П) как портальным, так и мостовым кранами грузоподъёмностью 16 т, по таблице 1 приложения 9 выбираем грейфер проекта № 1600. Технические характеристики грейфера представлены в табл.1.7.

Таблица 1.7

Технические характеристики грейфера проекта № 1599

Выполним проверочный расчет на совместимость грузозахватного устройства с перегрузочными машинами:

, т

, т

m = 4.5 * 1.54 * 1 * + 6.4 = 13.33 т.

13.33 т 16 т,

следовательно, выбранный нами грейфер, соответствует параметрам перегрузочной техники.

Для формирования штабеля открытого склада и подгребания груза в зону работы крана используем бульдозер Т-100 с характеристиками, представленными в табл. 1.8.

Таблица 1.8

Технические характеристики бульдозера Т-100

Для зачистки вагонов после разгрузки применяем устройство для зачистки вагонов модели – 5561.

Технические характеристики устройства представлены в таблице 1.9.

Таблица 1.9

Технические характеристики устройства для зачистки вагонов

2. Разработка вариантов схем механизации и технологии перегрузочных работ

2.1 Расчет параметров причала

Определим длину причала:

, м.

Длина склада у основания усечённой пирамиды с учётом пожарных проездов между причалами

, м.

Принимаем = 10 сут.

, т

Ескл = (875000 * 1.15 /200) * 0.54 * 10 = 27 168.75 т.

Найдем высоту склада

Нскл = 10 / 1.54 = 6.5 м

Объём склада определяется через расчётную вместимость склада:

, м

Объём склада определяем по формуле:

, м

Следовательно, формула примет вид:

Вводим в формулу все известные численные значения и находим

Вскл = 38.5 м.

b = 38.5 – 2*6.5*1 = 25.5 м.

L = 0.9 *101 = 90.9 м.

l = 90.9 -2 * (6.5 * 1) = 77.9 м.

2.2 Варианты схем механизации

Схема механизации – это совокупность подъемно-транспортных машин, вспомогательных устройств, объединенных в определенной последовательности в соответствии с характером и особенностями грузопотока, условиями производства перегрузочных работ на причале и предназначенная для перегрузки грузов по одному или нескольким вариантам. При одной и той же схеме механизации возможна перегрузка груза по различным технологическим схемам.

Учитывая выбранные ранее типы перегрузочных машин, рассмотрим два варианта схем механизации и технологии перегрузочных работ для перегрузки камня:

I схема – с портальным краном КПП-16;

II схема – с мостовым краном КМК-16.

По каждой схеме механизации перегрузка груза осуществляется по трём вариантам грузовых работ:

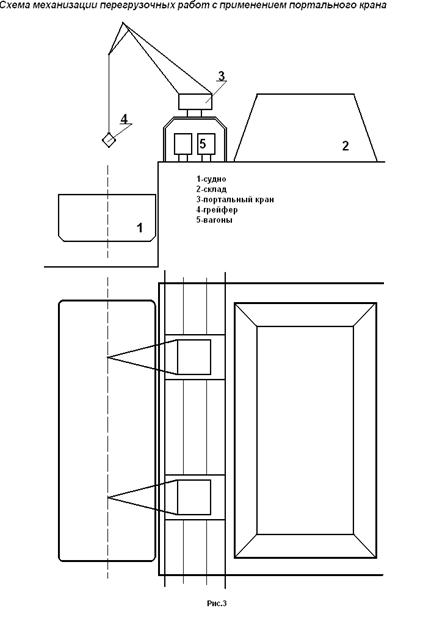

Варианты схем механизации представлены на рис. 4 и 5.

2.3 Описание технологии перегрузочных работ по вариантам

В проекте рассматривается три варианта работ и две схемы механизации, следовательно, описываем технологию перегрузочных работ по трем вариантам (судно-вагон, судно-склад, склад-вагон) и по двум схемам механизации (с участием портального и мостового кранов)

На территорию порта к причалу подано судно Р-56 (баржа-площадка грузоподъемностью 2800 тонн), загруженное песком.

1-я схема механизации

Используются: цельнометаллические вагоны (модель 12-532), портальный кран КПП-16 (грузоподъемностью 16 тонн), грейфер №1600А (вместимостью 4,5 м)
