Структура, организация работы и технологии перегрузочно-складских и транспортных комплексов при перевозке труб

Tц = t1+(t2+ .+ tn) * φ + n * tп , (4)

где t1 - время захвата груза не подлежит совмещению; tn - время пауз между операциями;

nп - число пауз между операциями;

φ – коэффициент, учитывающий совмещение отдельных операций цикла.

QН = 6, 5 т.; n = 3; tп = 10с.

tсм = 12ч.;Кг = 1;

tч = tcм - ∑ti,

∑ti = t1 + t2 + t3 + t4 + t5

t1 =12мин.; t 2=10мин.

; t 3=5мин.; t4 =7мин.; t5 =40 мин.

Таблица 3.1.2.

Tц = 35 + (5 +35 + 20) * 0, 8 +30 = 113 с.

tч = 12 – 1, 23 = 10, 77 ч.;

КВ = 10, 77/ 12 = 0, 9;

Пцэ =3600 *6, 5/113 *0, 9 * 1 = 186т/ч.

Для подъемно-транспортных машин непрерывного действия:

Пнэ =3600 * V * q * Kв, (5)

где q - погонная нагрузка от груза на метр длины тягового органа;

V- скорость движения несущего органа машины, м/с.

q =0, 1; V =0, 5 м/с;

Пнэ = 3600 * 0, 1 * 0, 7* 0, 9 = 227т/ч.

Zm = Qг * Kн / (nсм* Псм * (N гр-Тнр)), (6)

где nсм - число рабочих смен в сутки;

Псм - эксплуатационная производительность машины в смену, т.

Псм = tч * Пэ;(7)

tч - машинное время

tч = tcм - ∑ti, (8)

где ∑ti, -суммарные непроизводительные затраты времени внутри смены по разным причинам, выбираемым из Приложения 1.9;

Тнр - регламентированный простой машины в течении года (ремонт, техобслуживание и др.) в сутках. Тнр = 28 суток.

nсм = 2;

Zm =

Необходимо проверить, обеспечит ли расчетное число машин своевременную обработку транспортных средств (наибольшую одновременную подачу вагонов под погрузку или выгрузку).

Zm > Qед /( Пэ * tр)(9)

где Qед - единовременный объем, т;

tp - нормируемое время простоя транспортных средств под погрузкой или выгрузкой.

За единовременный объем работ принимаем массу перевозимого груза транспортным средством. Для железнодорожного транспорта:

Масса поезда нетто

Qн = nв * qв, (10)

где nв - количество вагонов в поезде

nв = (Lcр – 2la) / la, (11)

где Lcр - расчетная длина станционных путей, Lcр =645м; la - длина вагонов по осям сцепления автосцепок; Qв - грузоподъемность вагона;

nв = 645 – 30/15 = 41 вагон;

Qн = 41 * 70 = 2870 т.;

Проверка: 2870 / 186 * 16 = 0, 96 => 0, 98 > 0, 96.

3.1.3 Необходимое количество поездов в сутки Nnc для перевозки груза определяется исходя из времени его оборота

Tоб = 2 l / Vуч + (tп + tв) + Σtп.з (12)

где l- дальность перевозки, км;

Vуч- участковая скорость движения подвижного состава tn - время погрузки состава;

tп - время погрузки состава;

tв - время выгрузки состава;

Σtп.з - суммарное время на подготовительно-заключительные операции обработки состава, принимаем. Σtп.з = 3 ч.

Время выгрузки состава (погрузки)

tв =Qн / (Пэ*Zм ) (13)

Количество поездов, обеспечивающий суточный грузооборот

Nпс = qсут* Tоб / 24 Qнп (14)

l = 134 км; Vуч = 70 км/ч;

tв = 2870 / 186 * 0, 98 = 15 ч.;

Tоб = ч.

Nпс =

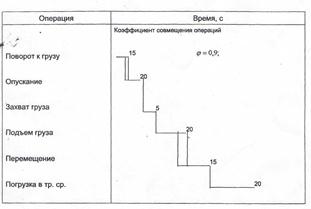

Технологический цикл работы башенного крана

3.2 Выбор и расчет складов и складского хозяйства

В процессе выбора и расчетов складов и складского хозяйства необходимо установить:

- основные параметры склада: вместимость, длину, ширину, высоту, длину погрузочно-разгрузочного фронта.

3.2.1 Вместимость склада определяется

Vскл = Кск * qс * Tхр, (15)

где Кск - коэффициент складочности по каждому роду груза, учитывающий перегрузку из одного транспортного средства в другое, минуя склад, принимаем Кск =0, 8;

Tхр - - срок хранения груза, поступающего на склад, принимается

Vскл = 0, 8 * 3726 * 3 = 8942, 4 т.

3.2.2 Расчет потребной площади склада

Fскл = Kпр* Kск*qс*Tхр* q / qп, (16)

где Кпр - коэффициент, учитывающий площадь складских проездов ;

q - ускорение свободного падения, м/с2;

qп - допустимое давление на пол склада, кН/м2;

qп =10 кН/м2; д = 9, 8 лг; Тхр = 3 суток;

Fскл =

ncв- ежесуточная подача вагонов к складу, шт.

ncв = qс /qв(17)

где qв - средняя загрузка вагонов, т.

ncв = 3726/70 = 53 вагона

3.2.3 Длина фронта подачи вагонов

Lфпв = nвп lа / Zп + aм, (18)

где lа - длина вагона по осям сцепления автосцепок, м;

aм- удлинение грузового фронта, необходимое для маневрирования локомотивами

aм = (1, 5 ÷ 2) lа; (19)

Zn - число подач вагонов, задается по числу графиковых поездов в сутки, исходя из суточного поступления груза и массы поезда, нетто.

lа = 15м; ам = 2* 15 = 30 м; Zn =2;

Lфпв = ((41*15)/2) + 30 = 337, 5 м

3.2.4 Длина погрузочно-разгрузочного фронта

L ³ ncв lа / Zn* Zc , (20)

Zc = 2;

м.

где Zc- число смен (перестановок) вагонов на грузовом фронте (задается в зависимости от длины склада).

3.3 Разработка графика техобслуживания и ремонтов КМ и АПРР

Для конкретно заданного транспортного средства рассчитываются и взаимосвязываются сроки проведения всех видов ремонтов, исходя из эксплуатационной производительности средства, чистого времени работы.

Таблица 3.3

Qгр – в тыс. тонн, Ммч – в Машино-часах, ТТО – в месяцах.

На основании данных, занесенных в таблицу, построим структуру межремонтного цикла для определенной машины. Под межремонтным циклом понимается время работы машины в часах от начала ее эксплуатации до первого капитального ремонта.

Рис.3.3 Межремонтный цикл

Планируемую наработку транспортного средства в 1-м году устанавливают в машино-часах и определяют исходя из чистого времени работы ( tч ) в одну смену.

Вп = nм * nрд * nсм* tч * Пэ, (21)

где nм - число рабочих месяцев в году;

nрд- число рабочих дней в месяце;
