Электрооборудование автомобилей

Корпус 1 батареи (рис. 4) изготовлен из кислотостойкой пластмассы (полипропилена) и разделен перегородками на шесть секций. В каждой секции установлен отдельный элемент, состоящий из положительных 9, отрицательных 10 пластин и сепараторов 8 (разделителей) между ними. Элементы имеют напряжение 2 В и последовательно соединены между собой мостиками 4. Корпус батареи закрыт общей для всех элементов

пластмассовой крышкой 2. Крышка Приварена по периферии к наружным стенкам корпуса. Соединения крышки с перегородками корпуса уплотняются при сборке герметиком, что исключает переливание электролита из одной секции в другую. Для каждой секции в крышке имеется резьбовое отверстие с пробкой 6 для заливки и контроля индикатором 7 уровня электролита. Пробки снабжены отверстиями для связи внутренней полости батареи с атмосферой. Батарея имеет два вывода: положительный 3 и отрицательный 5. Аккумуляторная батарея установлена в подкапотном пространстве отделения двигателя.

Рис. 4. Аккумуляторная батарея:

1 — корпус; 2— крышка; 3, 5— выводы; 4 — мостик; 6 — пробка; 7 — индикатор; 8 — сепаратор; 9, 10 — пластины.

Аккумуляторные батареи маркируются. В маркировке батареи указывается: число последовательно соединенных элементов, что определяет напряжение батареи; назначение батареи; емкость батареи в ампер-часах при режиме разряда 20 ч, материал корпуса батареи и материал сепараторов. Например, обозначение аккумуляторной батареи 6СТ-55П означает следующее: батарея стартерная, напряжение 12 В, емкость 55 А-ч, корпус и крышка из пропилена (кислотостойкая пластмасса).

При техническом обслуживании аккумуляторной батареи необходимо соблюдать правила техники безопасности: осторожно обращаться с электролитом, содержащим химически чистую серную кислоту; при осмотре батареи нельзя подносить к ней открытый огонь из-за возможности вспышки газов над электролитом и др.

2. Потребители тока

Потребителями тока на автомобиле являются стартер, система зажигания, система освещения (наружного и внутреннего), система сигнализации (звуковая и световая), контрольные электроприборы и дополнительная аппаратура.

2.1 Стартер

Стартеробеспечивает вращение коленчатого вала с частотой, необходимой для пуска двигателя. Пусковая частота вращения коленчатого вала бензиновых двигателей составляет 40 . 50 мин-1. Стартер представляет собой четырехполюсный, четырехщеточный электродвигатель постоянного тока со смешанным возбуждением, с электромагнитным включением шестерни привода и дистанционным управлением.

В стальном корпусе 11 стартера (рис. 5) закреплены четыре полюса 12 с обмотками возбуждения, три из которых соединены с обмоткой якоря 13 последовательно и одна параллельно.

Вал якоря стартера вращается в двух втулках 8 из спеченных материалов, пропитанных маслом. Втулка заднего конца вала запрессована в крышку Р, а втулка переднего конца вала — в картере сцепления. На переднем конце вала якоря находится привод стартера, включающий в себя муфту свободного хода 2 и шестерню 1 привода, которые при включении стартера перемещаются по шлицам вала. Крышки стартера отлиты из алюминиевого сплава. На передней крышке 4 закреплено тяговое реле 5, связанное через пластмассовый рычаг 3 и кольцо 14 с приводом стартера. Реле обеспечивает ввод шестерни в зацепление с венцом маховика и подключение электрической цепи обмоток стартера к аккумуляторной батарее при пуске двигателя. На задней крышке 9 установлены щеткодержатели с четырьмя медно-графитовыми щетками 7. Щетки прижимаются пружинами к торцовому коллектору 6 якоря. Торцовый коллектор выполнен в виде пластмассового диска, в котором залиты медные контактные пластины. Такой коллектор уменьшает длину стартера, снижает его массу и способствует более стабильной и длительной работе щеточных контактов. Крышки и корпус стартера стянуты между собой двумя болтами 10. Муфта свободного хода 2 состоит из наружной 16 и внутренней 15 обойм. Внутренняя обойма объединена с шестерней привода стартера. Наружная обойма объединена со ступицей, которая через спиральные шлицы соединена с валом якоря. Спиральные шлицы обеспечивают поворот муфты при ее перемещении вдоль вала, что облегчает ввод в зацепление зубьев шестерни 1 стартера и венца маховика. В наружной обойме имеются три паза переменной ширины, в которых размещены ролики 18 и поджимные плунжеры 17 с пружинами. Ролики постоянно отжимаются в суженную часть вырезов, заклинивая наружную и внутреннюю обоймы. При пуске двигателя заклинивание обойм усиливается, а после пуска обоймы расклиниваются, так как ролики, преодолевая сопротивление пружин поджимных плунжеров, выкатываются в расширенную часть пазов наружной обоймы муфты. Стартер установлен с левой стороны двигателя и крепится тремя шпильками с гайками к картеру сцепления через фланец передней крышки 4.

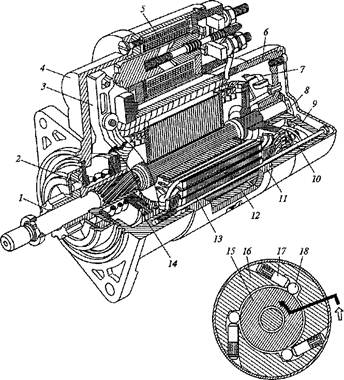

Рис.5. Стартер:

1 — шестерня; 2 — муфта; 3 — рычаг; 4,9 — крышки; 5 — реле; 6— коллектор; 7— щетки; 8 — втулка; 10 — болт; 11 — корпус; 12 — полюс; 13 — якорь; 14 — кольцо; 15, 16 — обоймы; 17 — плунжер; 18 — ролик

2.2 Система зажигания

Система зажиганияслужит для воспламенения рабочей смеси (горючей смеси, перемешанной с остатками отработавших газов) в цилиндрах в соответствии с порядком и режимом работы двигателя.

На автомобилях с бензиновыми двигателями в зависимости от их назначения и класса применяются различные системы зажигания (рис. 6).

Рис. 6. Типы систем зажигания

В контактную систему зажигания (рис. 7, а) входят: катушка 6 зажигания; распределитель 1 зажигания, состоящий из прерывателя тока низкого напряжения и распределителя тока высокого напряжения; свечи 3 зажигания; провода 2 и 5 высокого напряжения и выключатель 4 зажигания.

Схема системы зажигания (рис. 7, б) состоит из двух электрических цепей: цепи низкого напряжения (первичной) и цепи высокого напряжения (вторичной). В первичную цепь входят выключатель зажигания 4, дополнительное сопротивление 17, первичная обмотка 16 катушки зажигания 6, прерыватель 14 цепи низкого напряжения и конденсатор 13.

Рис. 7. Контактная система зажигания: а — устройство; б — схема; 1,9— распределители; 2, 5 — провода; 3 — свеча; 4 — выключатель; 6 — катушка; 7, 11, 12 — контакты; 8 — ротор; 10 — кулачок; 13 —конденсатор; 14 — прерыватель; 15, 16 — обмотки; 17 — сопротивление

Во вторичную цепь входят вторичная обмотка 15 катушки зажигания, распределитель 9 тока высокого напряжения и свечи зажигания. При включенном выключателе зажигания и замкнутых контактах 11 и 12 прерывателя тока низкого напряжения по первичной цепи проходит ток от аккумуляторной батареи или генератора. Проходя по первичной обмотке катушки зажигания, ток создает сильное магнитное поле. При размыкании контактов прерывателя 14 (кулачок 10 набегает выступом на рычажок с контактом 12) прерывается ток в цепи низкого напряжения, созданное магнитное поле исчезает. При этом магнитное поле пересекает вторичную обмотку катушки зажигания, и в ней индуктируется ток высокого напряжения. Ток высокого напряжения подводится к ротору 8 распределителя зажигания, который вращается вместе с кулачком 10. В момент размыкания контактов прерывателя ток высокого напряжения поступает к одному из контактов /распределителя зажигания, которые соединены со свечами зажигания 3. Искровой разряд между электродами свечи зажигания происходит в том цилиндре, в котором в это время заканчивается сжатие рабочей смеси, т.е. в последовательности, соответствующей порядку работы двигателя.
