Тепловоз ТЭП60

2.5.6 Водяная система

Система охлаждения дизеля - двухконтурная. Циркуляцию воды в контурах обеспечивают водяные насосы 17 и 19 центробежного типа, приводимые в движение от вала дизеля через редуктор.

В первом контуре вода, охлаждённая воздухом в радиаторных секциях 24, нагнетается насосом 17 в водяные коллекторы 15, расположенные с обеих сторон дизеля. Из коллекторов 75 вода пос

тупает на охлаждение цилиндров, после чего собирается в отводных коллекторах 14, также расположенных с обеих сторон дизеля, из которых направляется в радиаторные секции 24 для охлаждения. Небольшая часть нагретой воды из левого отводного коллектора дизеля поступает в топливоподогреватель Р, где нагревает топливо, а затем поступает на вход водяного насоса 17.

Во втором контуре циркуляции вода, охлаждённая воздухом в радиаторных секциях 26, поступает вначале в теплообменник28, где охлаждает масло дизеля, а затем нагнетается насосом 19 в охладитель надувочного воздуха 8, оттуда, нагретая, вновь направляется в радиаторные секции 26 для охлаждении.

Охлаждение воды в первом контуре циркуляции регулируется автоматически путем плавного изменения частоты вращения вентилятора первой шахты охлаждающего устройства под контролем терморегулятора 11, датчик которого омывается охлажденной водой, поступающая в дизель. Охлаждение воды во втором контуре регулируется изменением частоты вращения вентилятора второй шахты охлаждающегося устройства в зависимости от температуры масла на выходе из дизеля, для чего на трубопроводе масла установлен терморегулятор 4.

Водяной бак 1 обеспечивает пополнение системы охлаждающей водой (через вентили 32, 33), компенсируя изменение объема воды при изменении температуры, обеспечивает выход из системы воздуха и пара (через вентили 3, 34). Уровень воды в баке контролируют водомерному стеклу 25, установленному в заднем патрубке тепловоза. Имеется ручной насос 29 для закачивания воды из внешней емкости.

Для контроля за температурой воды в первом контуре циркуляции на обоих пультах управления расположены указатели дистанционных электротермометров ЭТ1, датчики 21 и 5которых установлено соответственно на входе и выходе воды из дизеля. Подключение к одному из датчиков производится тумблером Тб13. Кроме того, для установки ртутных термометров в трубах обоих контуров циркуляции имеются гильзы (карманы) 18,20 на входе 6 и 7 на выходе воды из дизеля. В трубопроводе первого контура циркуляции на выходе воды из дизеля установлены два термореле: РТ - 70° для автоматического управления открыванием и закрыванием жалюзи перовой шахты охлаждающего устройства и РТ-93° для защиты дизеля по предельно допустимой температуре воды.

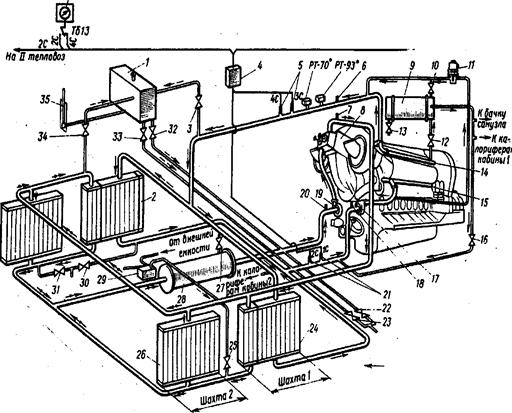

Рис 6. Схема водяной системы охлаждения дизеля. 1 - водяной бак; 2 - секция для охлаждения масла гидропривода вентиляторов; 3, 12, 16, 25, 32, 33, 34 - вентили; 4 - распределительная коробка №2; 5, 21 - датчики дистанционных электротермометров ЭТ1; 6, 7, 18,20 - гильзы для установки ртутных термометров; 8 - охладитель надувочного воздуха; 9 - топливоподогреватель; 10, 27 - игольчатые клапаны для удаления воздуха; 11 - терморегулятор; 13, 22, 23, 30, 31 - вентили для слива воды из системы; 14, /5 - коллекторы дизеля для отвода и подвода воды; 17 - насос I контура; 19 - насос II контура; 24 - радиаторные секции I контура (17 секций); 26 - радиаторные секции II контура (30 секций); 28 - водомасляный теплообменник; 29 - ручной насос; 35 - водомерное стекло; РТ-700, РТ-930 - термореле; Т613 - переключатель (тумблер); ЭТ1, ЭТЗ - указатели дистанционных электротермометров "Вода дизеля" и "Вода II тепловоза"; 1С-4С - электрические линии связи.

2.6 Колесные пары и буксы

Колесные пары тепловоза воспринимают и передают на рельсы массу кузова и тележек со всем оборудованием, а также собственную массу с деталями, смонтированными непосредственно на колесных парах (неподрессоренную). При движении тепловоза каждая колесная пара, взаимодействуя с рельсовой колеей, воспринимает удары от неровностей пути и направляющие силы и в свою очередь сама жестко воздействует на путь. Кроме того, колесной парой передается вращающий момент тягового электродвигателя, а в месте контакта колес с рельсами реализуется сила тяги и торможения. Значение и характер воздействия статических и динамических сил зависят от условий движения и состояния рельсового пути, конструкции, и параметров ходовой экипажной части тепловоза.

От состояния колесной пары зависит безопасность движения поездов, поэтому к выбору материала, изготовлению отдельных элементов и формированию колесной пары предъявляются особые требования. В условиях эксплуатации за состоянием колесных нар необходим тщательный уход, своевременные осмотры и ремонт.

Главными частями колесной пары являются: ось, колесный центр, бандажи с укрепляющими кольцами, полый вал, приводы и пальцы эластичной муфты и ведомая шестерня и тягового редуктора.

Отличие колесной пар тепловоза ТЭП60 от колесных пар других тепловозов обусловлено принятой системой опорно-рамного подвешивания тяговых электродвигателей.

Бандажи являются той частью колес, которая непосредственно взаимодействует с рельсами. На контактную площадку бандажа передаются вертикальные силы до 150 кН, продольные силы сцепления до 45 кН и поперечные до 30 кН на поверхности катания и до 60 - 80 кН на гребень. Материал бандажа подвергается растяжению, сжатию, сдвигу и смятую, а при скольжении колес - усиленному износу. В связи с этим материал бандажа должен обладать высокой прочностью, чтобы сопротивляться износу и смятию, и быть достаточно вязким, чтобы сопротивляться ударным нагрузкам.

На наружные диаметры колесных центров насаживают бандажи с натягом 1,1 - 1,45 мм тепловым способом. Температура нагрева бандажа 250 - 320'С. Разность температур различных участков бандажа при нагреве не должна превышать 15°. Бандажи на колесных центрах от возможных сползаний с центров закрепляют бандажными кольцами.

Бандажные кольца заводят в специальную выточку, когда температура бандажа не ниже 200С и внутреннюю кромку бандажа закатывают роликом на специальном станке до плотного крепления кольца. На собранной колесной паре разность твердостей бандажей не должна превышать 20 единиц по Бринеллю.

После остывания бандажа проверяют по звуку плотность его посадки на колесный центр. Для контроля отсутствия проворачивания бандажей колесной пары относительно колесных центров при эксплуатации тепловоза на бандажах и колесных центрах наносят контрольные риски.

Для уменьшения износа гребней бандажей и увеличения срока их службы предложен новый профиль одноточечного касания между колесом и рельсом при любом расположении колесной пары в рельсовой колее. Профиль с одноточечным контактом отличается от стандартного прямолинейным участком 20 мм с конусностью 1: 50, который соединяется с выкружкой гребня переходной кривой радиусом 70 мм, обеспечивающей одноточечный контакт и свободное относительное поперечное перемещение колесной пары в колее.
