Тормозная система автомобиля на примере ВАЗ-2106

Рабочий цилиндр - двухпоршневой, с механизмом автоматической регулировки зазора между барабаном и колодками. Основным элементом механизма автоматической регулировки зазора являются два упругих стальных разрезных кольца, установленных на поршнях в рабочем цилиндре с осевым зазором 1,25-1,65 мм. Упорные кольца установлены в цилиндре с натягом, обеспечивающим усилие сдвига по зеркалу цилиндра не м

енее 35 кгс, что превышает усилие от стяжных пружин тормозных колодок. По мере износа накладок тормозных колодок поршни при торможении перемещают кольца в цилиндре, благодаря чему поддерживается постоянный зазор между барабаном и колодками.

Для снижения тормозного усилия на задней оси в гидропривод тормозных механизмов задних колес включен регулятор давления. Он предотвращает занос автомобиля при торможении, ограничивая давление в рабочих цилиндрах, в зависимости от положения задней части кузова относительно балки заднего моста.

Привод стояночной тормозной системы - механический, тросовый, на тормозные механизмы задних колес. Он состоит из рычага стояночного тормоза, переднего троса, направляющей, заднего троса и распорного рычага стояночного тормоза. При перемещении рычага стояночного тормоза в верхнее положение распорные рычаги, установленные на колодках поворачиваются и воздействуют на распорные планки. Колодки тормозных механизмов задних колес раздвигаются и фиксируют от вращения барабаны.

В процессе эксплуатации стояночная тормозная система требует периодической регулировки. Это связано с износом накладок колодок и вытягиванием тросов привода.

Применяется тормозная жидкость DOT-4.

Шланг высокого давления трехслойный. Внутренняя и наружная оболочки шланга резиновые, между ними размешена нитяная оболочка. При эксплуатации автомобиля не допускаются трещины и другие повреждения на наружной оболочке шланга.

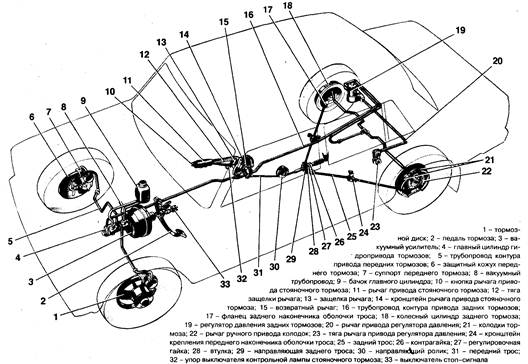

Рис 1. Схема тормозной системы ВАЗ-2106

Тормозная система автомобиля ВАЗ-2106 описание отдельных устройств

2.1 Вакуумный усилитель

Вакуумный усилитель крепится к пластине кронштейна педалей сцепления и тормоза на четырех шпильках 6 (рис.2) с гайками, а главный цилиндр - к вакуумному усилителю на двух шпильках 26. Между корпусом 2 и крышкой 4 зажат наружный поясок резиновой диафрагмы 23, которая делит усилитель на вакуумную А и атмосферную Е полости. Вакуумная полость через шланг с наконечником 29 и клапаном 30 соединяется с впускной трубой двигателя.

Внутри усилителя расположен пластмассовый корпус клапана 22, хвостовик которого на выходе герметизируется уплотнителем 18. В корпусе 22 клапана размещены буфер 21, поршень 5 с толкателем 14, резиновый клапан 9, пружины 16 и 17 с опорными чашками 8 и 11 и воздушный фильтр 15. В выточку поршня 5 заходит упорная пластина 20, другой конец которой упирается в поясок диафрагмы 23, что предотвращает ее выпадание.

Эта пластина фиксирует в корпусе 22 поршень в сборе с толкателем 14 и клапаном 9. В буфер 21 упирается шток 3 привода поршня главного цилиндра. В торцевое отверстие штока ввернут регулировочный болт 28.

Резиновый клапан 9 собран на толкателе 14. Подвижная головка клапана, усиленная металлической шайбой, поджимается пружиной 17 через чашку 8 к заднему торцу поршня 5 (при полном растормаживании).

Для подвижной головки клапана в корпусе 22 имеется седло.

Неподвижный буртик клапана 9 поджимается пружиной 16 через чашку 10 к внутренней стенке хвостовика корпуса клапана, создавая надежное уплотнение.

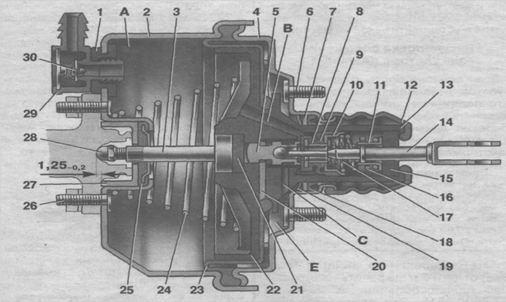

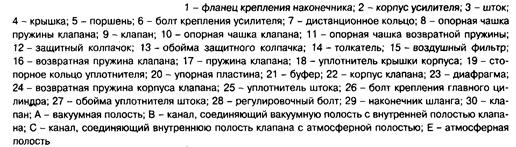

Рис. 2. Вакуумный усилитель

В корпусе усилителя крепится через резиновый фланец 1 пластмассовый наконечник 29 шланга, в который вмонтирован клапан 30. Он предотвращает попадание горючей смеси в вакуумную, полость А усилителя. Когда система расторможена и педаль тормоза находится в исходном положении, толкатель 14 вместе с корпусом 22 клапана и штоком 3 отжаты пружиной 24 в крайнее заднее положение - между головкой клапана 9 и седлом корпуса клапана образуется зазор, так как поршень 5 отжимает клапан от седла. Вакуумная полость А через канал В, зазор между седлом и клапаном и далее через канал С сообщается с атмосферной полостью Е.

2.2 Главный цилиндр

Главный цилиндр гидропривода тормозов (рис.3) крепится на двух шпильках к вакуумному усилителю. Сверху в его корпусе выполнены три резьбовых отверстия для штуцеров трубопроводов, отводящих жидкость в контуры привода передних и задних тормозов, и два гнезда, в которых крепятся стопорными шайбами штуцеры, соединенные шлангами с бачком гидропривода тормозов. Внутреннее цилиндрическое отверстие цилиндра обработано с большой точностью и высокой чистотой поверхности. С одной стороны полость цилиндра закрыта резьбовой пробкой. В цилиндре последовательно установлены два поршня, один из которых приводит в действие задние тормоза, другой - передние. Между пробкой и поршнем 12, а также между поршнями 12 и 14 установлены возвратные пружины 7, под действием которых они возвращаются в исходное положение при растормаживании. При этом ход поршней в цилиндре ограничен винтами 6, хвостовики которых заходят в продольные пазы поршней. Поршень 12 привода задних тормозов уплотнен в цилиндре двумя кольцами 10. Переднее кольцо пружиной 9 поджато к торцевой поверхности канавки. Другой конец пружины упирается в тарелку 82. Заднее кольцо поджато к торцу поршня пружиной 7 через шайбу 13.

Поршень 14 привода передних тормозов имеет аналогичное уплотнение, только заднее кольцо расположено в канавке поршня и имеет другую форму.

На обоих поршнях свободно надеты распорные кольца 11. В исходном положении поршня распорное кольцо, упираясь в стопорный винт, отводит уплотнительное кольцо от торца канавки. При этом через образовавшийся зазор рабочая полость цилиндра сообщается с бачком гидропривода тормозов.

Канавка переднего уплотнительного кольца через радиальное отверстие и осевой канал в поршне сообщается с рабочей полостью цилиндра. Поэтому, когда в рабочей полости увеличивается давление жидкости, уплотнительное кольцо плотнее прижимается к зеркалу цилиндра.

Последовательное расположение поршней в цилиндре обеспечивает раздельный привод передних и задних тормозов.

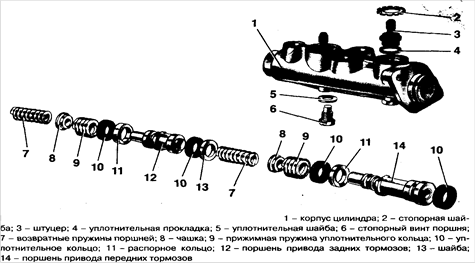

Рис.3. Главный цилиндр

2.3 Тормозные механизмы передних колес

Тормозной механизм переднего колеса (рис.4) дисковый, открытый, что обеспечивает его хорошее охлаждение и вследствие этого более эффективное торможение при частом пользовании тормозами, когда от нагрева колодок может уменьшиться коэффициент трения их накладок.

Тормозной механизм переднего колеса дисковый. Он состоит из показанных на Рис.6-12 (6-13) суппорта 12 (4) в сборе с рабочими цилиндрами 17, тормозного диска 18, двух тормозных колодок 16 (11), соединительных пальцев 8 (8) и трубопроводов.
