Судовые установки

Расширительный бачок должен быть установлен так, чтобы днище его было выше верхней части выпускного коллектора не менее чем на 400мм.

Проточная вода всасывается насосом 13 и попадает в холодильники воды и масла. Сначала она проходит через масляную секцию холодильника, затем поступает в водяную, охлаждает масло и циркуляционную воду и сливается из холодильника.

Фланцевые отводы 15 в сист

еме предназначены для подключения резервных средств.

При объединенной системе охлаждения нескольких дизелей могут быть использованы общие для всей установки водяные насосы, холодильники и расширительные емкости.

Устройство и работа регулятора температуры воды изложены в инструкции завода-изготовителя.

К системам смазки двигателя предъявляются следующие общие требования: своевременная подача необходимого количества масла к узлам трения для защиты их поверхностей от износа и коррозии (смазывающее и защитное действие);

· отвод тепла от трущихся поверхностей и деталей (терморегулирующее действие);

· удаление продуктов износа и нагара с поверхностей тре­ния (моющее действие);

· очистка масел.

От того, насколько удовлетворяет отмеченным требованиям система смазки, в значительной степени зависят надежность и долговечность работы двигателя.

Вопрос 5. Системы управления комплексом двигатель-ВРШ: показать и кратко объяснить структурно-функциональные схемы: раздельного управления, системы твердой обработка связью, регулировка мощности, программное регулирование мощности двигателя и программно-экстримальное регулирование.

Ответ

На современных судах управление комплексами ГД — ВФШ и ГД — ВРШ осуществляется из рулевой рубки с помощью систем ДАУ.

Основной целью ДАУ является уменьшение трудозатрат судовой команды по управлению судном и повышение безопасности мореплавания путем повышения безопасной эксплуатации ГД при маневрировании, выполнения операций по управлению ГД в оптимальной последовательности, дающей возможность увеличить точность и скорость выполнения маневров, минимальной загрузки операторов (штурмана) на мостике и освобождения вахтенного механика от постоянного пребывания у поста управления ГД.

Системы ДАУ комплексов ГД — ВРШ имеют ряд специфических особенностей. Существуют системы ДАУ ГД — ВРШ, в которых каждому положению органа управления соответствует определенное сочетание частоты вращения и шага гребного винта. Однако эти установки неэкономичны и их можно считать морально устаревшими. В современных системах положение органа управления определяется сочетанием частоты вращения и нагрузки (крутящего момента) при изменении шага гребного винта. При этом обеспечивается с достаточной точностью требуемая скорость хода судна с наименьшим возможным удельным расходом топлива при различных нагрузках и условиях плавания судна и одновременное снижение возможной перегрузки ГД.

Так как в установках с ВРШ обычно применяются нереверсив-'ные дизельные двигатели, то упрощается схема его системы ДАУ (отсутствует канал управления реверсом). Однако появляется схема управления ВРШ, работающая совместно со схемой управления частотой вращения и нагрузкой ГД.

Принцип работы системы ДАУ пропульсивной установкой с ВРШ будет рассмотрен ниже на примере паротурбинной установки.

Новой ступенью автоматизации управления отечественных турбоходов является ДАУ комплекса двигатель — ВРШ судов типа «Кубань». Упрощенная структурная схема управления представлена на рис. 7. Значение упора ВРШ и его направление зависят от угла и направления разворота лопастей, а также от частоты вращения гребного вала. Разворот лопастей ВРШ осуществляется гидромеханическим механизмом изменения шага МИШ, а управление-воздействием на задатчик шага ЗШ. Заданный скоростной режим I I3A и греО-ного вала поддерживается регулятором частоты вращения нчь, включенным по всережимной схеме и воздействующим через маневровый клапан на подачу пара к ТВД. Воздействие на задатчики МИШ и РЧВ может производиться вручную с местных постов управления либо дистанционно.

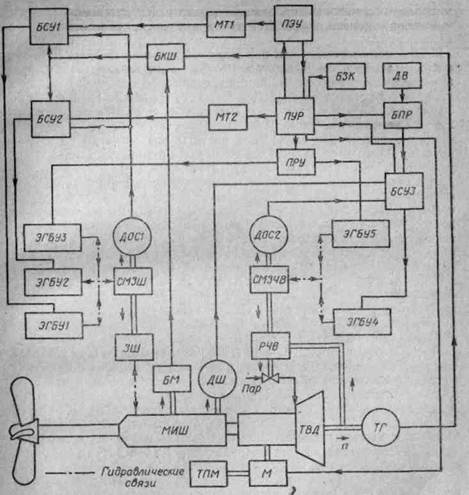

Рис. 7. Схема ДАУ комплекса двигатель —ВРШ турбохода «Кубань»

В схеме предусмотрено ДАУ ВРШ и ГТЗА с главного поста управления (ГПУ) рулевой рубки судна или из ЦПУ машинного отделения, а в случае отказа ДАУ или при пуске ГТЗА из холодного состояния — раздельное дистанционное управление ВРШ и ГТЗА с пульта резервного управления ПРУ из ЦПУ.

При работе ДВС на ВРШ установка регулятора, включенного по всережимной схеме, обязательна, так как скоростной режим судна меняется не только изменением частоты вращения ВРШ, но и изменением угла разворота его лопастей. С уменьшением шага винтовые характеристики становятся пологими, нагрузка уменьшается и становится минимальной при нулевом развороте лопастей ВРШ, а регулятор поддерживает заданную частоту вращения в пределах не­равномерности АСР.

В АСР дизель-генераторов устанавливают однорежимные регуляторы, обеспечивающие поддержание заданной частоты вращения вала и частоты тока в электрической сети в пределах допускаемой статической неравномерности, а включают их в работу по всережимной схеме.

Видом потребителя механической энергии и требованиями, предъявляемыми к качеству его работы, определяются требования к точности поддержания частоты вращения вала ДВС. Согласно. ГОСТ 10511—72 АСР с регуляторами прямого и непрямого действия делятся по точности на четыре класса.

Первый класс точности АСР обеспечивается однорежимпыми. регуляторами двухимпульсными (ОРД), устанавливаемыми на ДГ переменного тока с повышенными требованиями к качеству регулирования. На транспортных судах ОРД распространения пока не получили.

На ДГ судовых электростанций устанавливаются одноимпульс-ные однорежимные регуляторы непрямого действия (ОРН), обеспечивающие 2-й и 3-й классы точности АСР, либо однорежимные регуляторы прямого действия (ОРП), обеспечивающие 3-й и 4-й класс, точности АСР. Для каждого класса точности АСР установлены предельные значения динамического заброса частоты вращения от начальных значений по на установившемся режиме и длительности переходного процесса Тпп при полном мгновенном сбросе или уве­личении нагрузки, а также нестабильности частоты вращения v.

Регуляторы ОРП и ОРН должны обеспечивать возможность установки степени неравномерности АСР в пределах не уже 2—4%.

АСР ГД с всережимными регуляторами непрямого (ВРН) и прямого (ВРП) действия должны обеспечивать динамический заброс частоты вращения не более 18% и длительность переходного процесса не более 10 с при мгновенном сбросе нагрузки. Нестабильность АСР при номинальной уставке задания ВРН или ВРП (т. е. при работе АСР по номинальной регуляторной характеристике) должна отвечать требованиям 3-го и 4-го классов точности, а степень неравномерности АСР не должна превышать 12%. Эти же требования предъявляются к АСР Регистром.

Вопрос 6. Судовые холодильные установки, их классификация по принципу работы и холодильному агенту. Определить холопроизводительность установки.
