Ходовая часть. Балансирующая подвеска ЗИЛ 131

1 – поршень; 2 – клапан отдачи; 3, 6 – пружина; 4 – днище; 5 – клапан сжатия; 7 – дроссельный диск; 8 – диск, 9 – тарелка.

При плавных сжатии и отдаче каждый из клапанов закрыт, и жидкость перетекает через внутренний ряд отверстий в поршне или днище и вырезы дроссельного диска. При резком сжатии или отдаче преодолевается усилие пружин 6 или 3, и жидкость вытекает через открытые клапаны, чем

ограничивается сила сопротивления амортизатора.

Телескопический амортизатор может быть установлен в подвеске вертикально или с наклоном. Часто его размещают внутри витых пружин. Корпус и шток амортизатора закреплены с помощью резинометаллических шарниров, обеспечивающих бесшумную работу амортизатора и не нуждающихся в смазке. Телескопические амортизаторы обычно применяют в передних и задних подвесках легковых автомобилей и автобусов. У грузовых автомобилей ими оборудуются в основном передние подвески и значительно реже — задние.

1.6 Устройство колёс

Колёса автомобилей ЗИЛ – 131 и ГАЗ – 53А состоят из диска и обода (рис 7). Колёса автомобиля КамАЗ бездисковые. Обод колёс у грузовых автомобилей плоский, имеет два бортовых кольца. Съёмное бортовое кольцо неразрезанное и закреплено на ободе разрезным замочным кольцом.

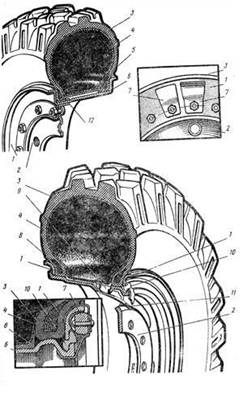

Рис. 7 Колесо автомобиля ЗИЛ 131

1 – бортовое кольцо; 2- диск; 3 – покрышка;4 – камера; 5 – распорное кольцо; 6 – обод; 7 – балансир; 8 – ободная лента;9 - уплотнитель вентильного паза; 10 – замочное кольцо; 11 – вентиль камеры; 12 – посадочное кольцо.

На дисках колёс выполнены конические отверстия, которыми колесо устанавливают на шпильки. Гайки колёс также имеют конус. Совпадением конусов гаек с конусными отверстиями на дисках обеспечивается точная установка колёс.

У грузовых автомобилей на заднюю ось с каждой стороны устанавливают по два колеса. Внутренние колёса закреплены на шпильках колпачковыми гайками с внутренней и наружной резьбой, а наружные колёса – гайками с конусом. Для предотвращения самоотвёртывания гаек при ускорении и торможении автомобиля гайки левой стороны имеют левую резьбу, а гайки правой стороны – правую.

Колёса автомобиля КамАЗ устанавливают на конических поверхностях ступиц колёс и крепят прижимами. Для установки колеса на ступице внутренняя поверхность обода имеет конус. Между ободьями сдвоенных задних колёс установлено проставочное кольцо. Все шпильки колёс автомобиля КамАЗ имеют правую резьбу.

Запасное колесо автомобилей ЗИЛ – 131 и ГАЗ – 53А устанавливают на откидном кронштейне на раме под передней частью грузовой платформы.

1.7 Автомобильные шины

Рессоры и амортизаторы не предохраняют автомобиль от мелких толчков, возникающих при наезде на небольшие неровности. Для поглощения небольших толчков и смягчении ударов при наезде на препятствия применяют пневматические шины. Смягчение ударов и поглощение мелких толчков осуществляется за счёт сжатого воздуха в шинах и их упругости.

Пневматическая шина состоит (рис. 8) из покрышки, камеры и ободной ленты. Главной и наиболее сложной частью шины является покрышка, которая защищает камеру от повреждения и обеспечивает хорошее сцепление колеса с дорогой. Основными материалами, идущими на изготовление покрышки, являются резина и специальная ткань (корд) из очень прочных продольных нитей (основы) и разреженных поперечных (утка).

Рис. 8 Автомобильная шина

1 – покрышка; 2 – пневмокамера; 3 – ободная лента; 4 – вентиль; 5- обод.

Покрышка состоит из каркаса, беговой дорожки (протектора), боковой и бортовой частей. Каркас изготовлен из нескольких слоёв тканей (корд) с резиновыми прослойками между ними. В покрышках диагонального построения нити корда расположены под углом друг к другу. Вдоль окружности по беговой части проложен протекторный слой из прочной износостойкой резины. Для хорошего зацепления колёс с дорогой по поверхности протектора сделаны углубления, образующие протекторный рисунок. Форма рисунка определяется условиями работы автомобиля. Для хороших дорог применяют шины с мелким дорожным рисунком, а для плохих дорог и бездорожья - с крупным направленным рисунком.

При установке колеса, шина которого имеет направленный рисунок протектора, необходимо следить, чтобы стрелка на боковине покрышки соответствовала направлению вращения колеса. Этим достигается лучшее зацепление с дорогой и уменьшение износа покрышки.

2. Балансирующая подвеска ЗИЛ 131

Балансирная подвеска применяется в трехосных автомобилях, средний и задний ведущие мосты которых обычно располагаются близко один к другому. Иногда ее используют на четырехосных автомобилях и многоосных прицепах. Балансирная подвеска может быть зависимой и независимой. Первый тип подвески более распространен.

Балансирная подвеска обеспечивает равномерное распределение вертикальных нагрузок по осям вне зависимости от условий движения, а также высокую проходимость автомобиля. На рис. 9 показана балансирная подвеска грузового автомобиля ЗИЛ-131. Она выполнена на двух продольных полуэллиптических листовых рессорах с шестью продольными реактивными штангами.

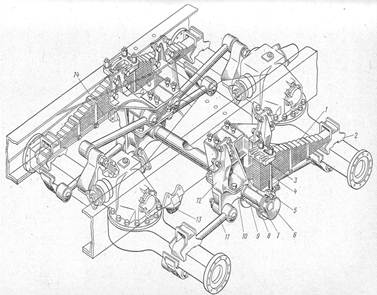

Рис. 9 Балансирующая подвеска ЗИЛ 131

1 – листовая рессора; 2 – опора; 3 - накладка; 4 – стремянка; 5 – пробка; 6 – крышка; 7 – гайка; 8 – ось; 9 – ступица; 10, 12 – кронштейн, 11 – реактивная штанга; 13 – резиновый буфер; 14 – отбойный лист.

Рессора 1 средней частью прикреплена к ступице 9 посредством накладки 3 и стремянок 4. Концы рессоры свободно установлены в опорах 2, приваренных к балкам мостов. Ступица размещена на конце оси 8 на втулке, которая изготовлена из антифрикционного материала и запрессована в ступицу. Ступица I закреплена на оси гайкой 7 и снаружи закрыта крышкой 6. В крышке имеется отверстие с пробкой 5 для заливки масла, а в ступице — отверстие с пробкой для его слива. Для предотвращения вытекания смазки и защиты ступицы от загрязнения с внутренней ее стороны установлены самоподжимной сальник, а также уплотнительные кольца. Ось 8 запрессована в кронштейны 10 и установлена на раме поперек автомобиля в кронштейнах 12. Каждый мост соединен с рамой тремя продольными реактивными штангами 11. Концы этих штанг закреплены в кронштейнах на раме и мостах. Для крепления используются неразборные шаровые шарниры, которые запрессованы в головки штанг. Шарнир состоит из шарового пальца, обоймы и вкладыша. Вкладыш изготовлен из тканой ленты, пропитанной специальным составом. Шарнир уплотнен защитным чехлом, под который заложена смазка. Ход мостов вверх ограничивается резиновыми буферами 13, установленными на лонжеронах рамы, а ход мостов вниз — специальным отбойным листом 14, который находится между ступицей и рессорой.

Список использованных источников

1. Калисский В.С., Мазон А.И. Автомобиль М.: Транспорт, 1998. <
