Пассажирские станции

Горловины станции должны обеспечивать возможность приема с любого главного пути на любой приемоотправочный (перронный) путь и возможность отправления с любого приемоотправочного пути на любой главный путь. Конструкция горловин должна обеспечивать параллельное выполнение операций и наибольшую маневренность.

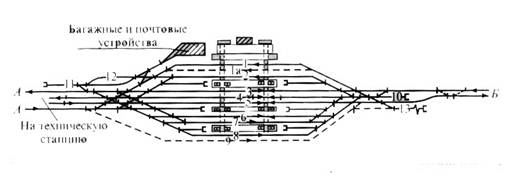

5.3 Схема

пассажирской станции со сквозными приемоотправочными путями

В горловинах пассажирских станций часто применяют двойные стрелочные улицы. Что дает возможность одновременно принимать или отправлять поезда и подавать или убирать локомотив или переставлять состав на техническую станцию.

На крупных пассажирских станциях применяют перекрестные стрелочные переводы и перекрестные съезды. Это сокращает длину горловин и обеспечивает более плавное движение по горловине при приеме и отправлении поезда. Кроме того, укладка перекрестных стрелочных переводов и съездов значительно сокращает длину горловин, а это очень важно в условиях больших городов.

На пассажирских станциях с транзитными пассажирскими поездами выполняются следующие операции: посадка и высадка пассажиров, погрузка и выгрузка почты и багажа, технический осмотр состава, смена локомотивов и локомотивных бригад.

С конечными дальними и местными поездами выполняются следующие операции по прибытию: высадка пассажиров, отцепка поездного локомотива, почтового и багажного вагонов, предварительный осмотр состава и подача его в технический парк или на техническую станцию. По отправлению с дальними и местными поездами выполняют: подачу состава на путь отправления, посадку пассажиров, прицепку почтового и багажного вагонов, погрузку срочной почты багажа, прием состава поездной бригадой, подачу поездного локомотива, опробование тормозов и отправление.

С пригородными поездами выполняются операции: прием поездов, высадка, посадка пассажиров, отправление поездов. Раз в сутки составы пригородных поездов подвергаются влажной уборке в техническом парке или электродепо.

5.4 Пассажирские станции с тупиковыми приемоотправочными путями

Новые станции с тупиковыми приемоотправочными путями не строят. Станции тупикового типа имеют ряд существенных недостатков:

сложности при обработке транзитных поездов,

перегружена горловина станции, так как через горловину выполняются прием и отправление поездов, подача и уборка поездного и маневрового локомотива, перестановка составов в технический парк и подача под посадку.

Схемы пассажирских станций тупикового типа зависят от числа подходов, объемов перевозки, числа главных путей, расположения технического парка.

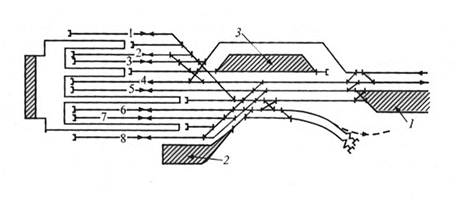

Схема пассажирской станции с тупиковыми приемоотправочными путями:

1. техническая пассажирская станция,2. Багажные и почтовые устройства,

3. парк стоянки пригородных составов

На пассажирских станциях тупикового типа пригородные поезда отправляются с тех же путей, на которые и принимаются, поэтому пути для пригородных поездов располагаются в одном месте.

При небольших размерах движения и двух главных путях на подходе применяется схема, когда для пригородных поездов используются средние пути, технический парк располагается между главными путями. В этом случае не будет пересечения маршрутов приема и отправления дальних и пригородных поездов. Но маршруты приема и пригородных поездов будут пересекаться маневровыми маршрутами уборки составов и локомотивов дальних поездов, а маршруты отправления пригородных поездов пересекаются с маршрутами подачи составов на пути отправления дальних поездов и локомотивов отправляемых дальних поездов.

Лучшим вариантом расположения вокзала по отношению к платформам является торцевой или в виде буквы Г. Расположение вокзала в виде буквы П затрудняет увеличение числа перронных путей.

При значительных размерах пригородного движения, размещают по одному приемоотправочному пути между платформами, при этом платформы специализируют по прибытию и по отправлению. Это позволяет развязать пригородный пассажиропоток.

5.5 Пассажирские станции комбинированного типа

Пассажирские станции комбинированного типа образуются в том случае, если к пассажирской станции со значительными размерами дальнего, местного и пригородного движения, примыкает линия с конечным дальним или пригородным движением.

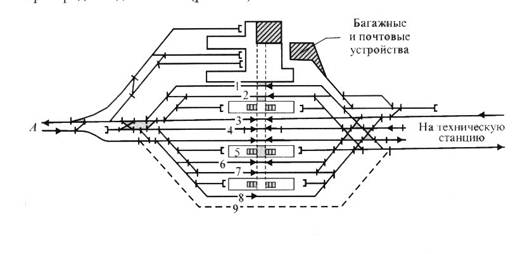

Схема пассажирской станции комбинированного типа

На большинстве станций для дальнего движения предназначены сквозные пути, для пригородного движения - тупиковые. Специализация сквозных путей станции комбинированного типа такая же, как станции со сквозными путями. В горловине, к которой примыкают тупиковые пути, возникают такие же пересечения маршрутов, как в горловинах станций с тупиковыми приемоотправочными путями.

5.6 Зонные станции и остановочные пункты

Зонные станции предназначены для обслуживания пригородных пассажиров, оборота и отстоя составов пригородных поездов. Зонные станции имеют пути для приема и отправления пригородных поездов, а так же пути отстоя пригородных составов или мотор-вагонных секций. Пути отстоя, как правило. Делают тупиковыми. Пути отстоя должны быть оборудованы устройствами для промывки туалетов и обмывки вагонов. На зонных станциях, кроме главных путей, предусматриваются приемоотправочные пути двустороннего действия.

Зонные станции часто совмещаются с промежуточными и участковыми станциями.

На зонных станциях может осуществляться пересадка пассажиров с пригородных железнодорожных линий на линии метрополитена. При этом могут сооружаться дополнительные платформы для железнодорожных линий и метрополитена или совмещенные.

Для посадки и высадки пассажиров на перегонах, внутри города или узла предусматриваются остановочные пункты. Они располагаются друг от друга на расстоянии 1,5-2 км и боле в зависимости от расположения населенных пунктов.

Платформы на остановочных пунктах располагают с внешней стороны от главных путей, либо в створе, либо сдвигают на всю или часть длины в направлении против движения.

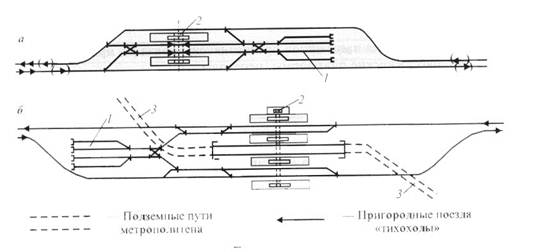

Схемы зонных станций: а) линейная, б) пересадочная с наличием общих платформ метрополитена и железной дороги; 1 - пути отстоя мотор-вагонных составов,2 - пешеходный тоннель, 3 - пути метрополитена.

6. Пассажирское хозяйство

Для обслуживания пассажиров предназначены вокзалы, привокзальные площади, пассажирские платформы, пешеходы.

По отношению к железнодорожным путям привокзальная площадь и здание вокзала могут быть расположены:

в одном уровне с приемоотправочными путями. Для соединения здания с платформами используются:

пешеходные тоннели,

пешеходные мосты

привокзальная площадь и здание вокзала ниже приемоотправочных путей, для соединения с платформами используют тоннели
