Диагностика элементов тормозной системы

2. Если толщина тормозного диска меньше предельного значения, замените его новым. Если изменения по толщине диска превос ходят допустимое значение, прошлифуйте диск навесной шлифовальной машинкой ("MAD, DLQ8700PF" или равнозначной). Если по расчету, окончательная толщина тормозного диска после его шлифования становится тоньше допустимого значения, замените диск.

>2.8. ПРОВЕРКА И КОРРЕКЦИЯ БИЕНИЯ ТОРМОЗНОГО ДИСКА

1. Отсоедините суппорт в сборе и подвяжите его проволокой, к кузову автомобиля.

2. Временно установите тормозной диск с гайкой ступицы.

3. Закрепите индикатор часового типа на расстоянии около 5 мм от края диска и измерьте величину биения тормозного диска.

Предельное значение: 0,04 мм

4. Если величина биения превосходит предельное значение, исправьте это следующим образом:

(1) Нанесите на шпильках и тормозном диске метки мелом в местах, где биение диска максимально, как показано на рисунке.

(2) Снимите тормозной диск. Установите индикатор часового типа как показано на рисунке и измерьте осевой люфт колесного подшипника путем перемещения ступицы колеса внутрь и наружу.

Предельное значение: 0,05 мм

(3) Если осевой люфт превосходит предельную величину, разберите ступицу, поворотный кулак/продольный рычаг и проверьте состояние каждого элемента.

(4) Если величина биения не превосходит предельного значения, дефазируйте (сместите поворотом) тормозной диски вновь закрепите его. Вновь проверьте биение тормозного диска.

После установки нового тормозного диска, прошлифуйте его рабочую поверхность навесной шлифовальной машинкой. Если не выполнить эту операцию, биение диска превысит предельное значение, что приведет к вибрации при торможении.

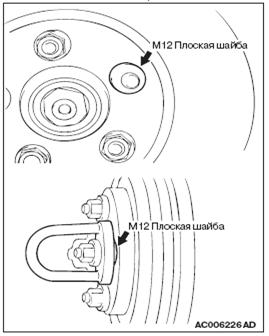

При использовании навесной шлифовальной машинки: вначале на шпильки ступицы колеса установите плоские шайбы М12, так как показано на рисунке, после чего установите адаптер шлифовальной машинки. Если установить адаптер без шайб М12, то вследствие неточности при шлифовании, тормозной диск может быть деформирован.

 Прошлифуйте тормозной диск при всех полностью затянутых гайках крепления адаптера номинальным моментом100 Н*м. Если не использовать всех гаек крепления, или момент затяжки избыточен или не равен между собой, тормозной диск или барабан могут быть деформированы, в результате чего появляются вибрации при торможении.

5. Если биение тормозного диска не может быть исправлено его дефазированием замените тормозной диск и прошлифуйте его навесной шлифовальной машинкой ("MAD, DLQ8700PF" или равнозначной).

3. АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

3.1. ОСОБЕННОСТИ

Система 4ABS обеспечивает курсовую устойчивость автомобиля и его управляемость во время резкого торможения. Эта система ABS использует 3-х канальную систему с 4-я датчиками, которая независимо управляет правым и левым передними колесами, а также одновременно управляет задними колесами (выбор понижающего уровня управления - selectlow control*). В основном эта система та же, что и использовалась прежде в автомобилях COLT/LANCER.

Выбор понижающего уровня управления: Система управления, которая сравнивает скорости вращения правого и левого колес и производит одинаковое управляющее воздействие давлением рабочей жидкости на оба колеса в соответствии со скоростью тогоколеса, которое близко к заблокированному состоянию. Эта система имеет следующие особенности:

1.Установленная система управления EBD система электронно -управляемого распределения тормозного усилия) обеспечивает оптимальное тормозное усилие на задние колеса автомобиля.

2.Функция сохранения работоспособности (Fail-safe function) при отказе отдельных элементов обеспечивает безопасность управления автомобилем.

3.Функция диагностирования обеспечивает приемлемую контролепригодность системы ABS.

3.2. СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗНЫМ УСИЛИЕМ EBD

В системе ABS, применяется электронное управление таким образом, чтобы тормозное усилие на задние колеса при торможении регулировалось электромагнитными клапанами в соответствии со степенью замедления автомобиля, а степень пробуксовки передних и задних колес рассчитывалась на основании сигналов, получаемых от различных датчиков системы ABS. Система управления EBD это система, которая обеспечивает высокий уровень управления как тормозной силой автомобиля, так и курсовой устойчивостью автомобиля при торможении. Эта система имеет следующие особенности:

1.Эта система обеспечивает оптимальную тормозную силу в зависимости от нагрузки автомобиля и состояния дорожного покрытия, система снижает необходимую силу нажатия на педаль тормоза, особенно, если автомобиль сильно нагружен или при движении по дороге с хорошими сцепными свойствами.

2.Поскольку при увеличении нагрузки автомобиля система EBD снижает силу нажатия на педаль тормоза, нагрев передних тормозных колодок колес автомобиля также снижается, что, как правило, уменьшает износ тормозных колодок.

3.В этом случае регулятор давления в тормозной системе не требуется.

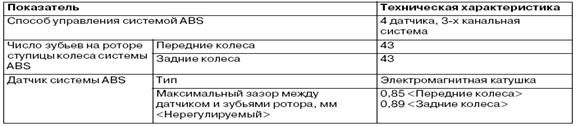

3.3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3.4. ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

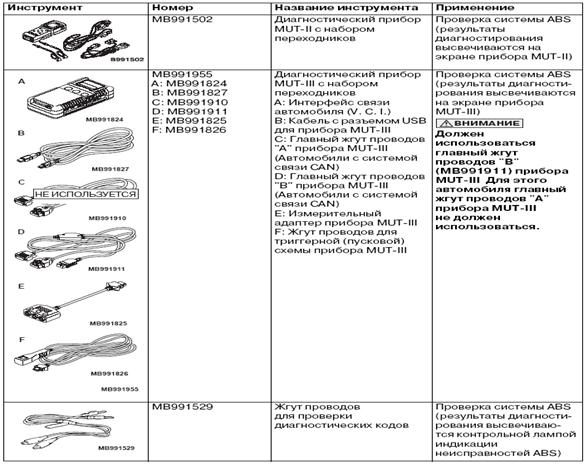

3.5. CПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

4. Диагностика неисправности

4.1. ТИПОВОЙ МЕТОД ПОИСКА НЕИСПРАВНОСТЕЙ

ПРИМЕЧАНИЯ В ОТНОШЕНИИ ДИАГНОСТИРОВАНИЯ

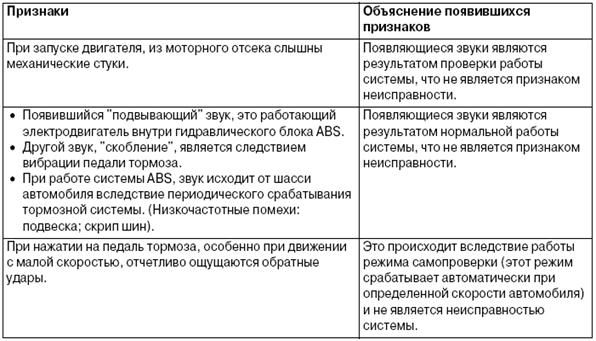

1. Система ABS является элементом тормозной системы, которая управляет давлением в гидроприводе тормозов электронным блоком (ECU). Соответственно, следующие признаки могут появляться время от времени, но они являются признаками нормальной работы системы ABS и не означают неисправности системы ABS.

2. При движении по дорогам со снежным покрытием или по гравийным дорогам, тормозной путь автомобилей, оборудованных системой ABS, нередко становится длиннее, чем для остальных автомобилей. Поэтому, рекомендуется посоветовать владельцу автомобиля двигаться по таким дорогам с особой осторожностью, снижать скорость движения автомобиля и не допускать чрезмерной самоуверенности.
