Расчет участка контактной сети станции и перегона

Определяем горизонтальные нагрузки.

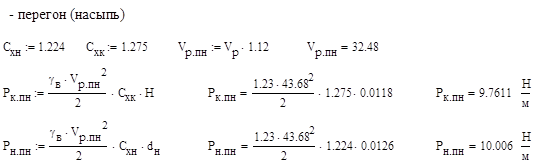

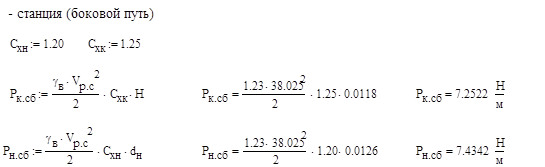

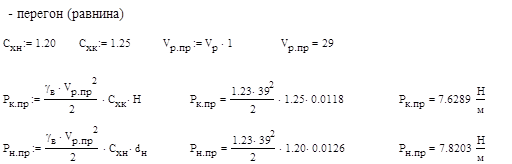

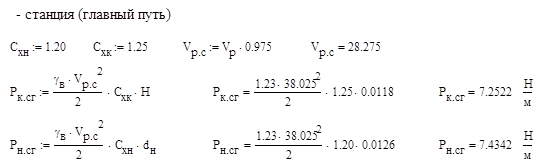

Ветровую нагрузку на провод в режиме максимального ветра определим по формуле:

(8)

где -плотность воздуха при температуре t = +150 С и атмосферном давлении 760 мм рт.ст. Она принимается равной 1.23 кг/м3;

vР - расчётная скорость ветра, м/с; vР = 29 м/с.

СХ – аэродинамический коэффициент лобового сопротивления, зависящий от формы и положения поверхности объекта, для станции и перегона СХ =1.20 для одного провода СХ =1.25;

КВ – коэффициент, учитывающий действительный диаметр провода и высоту его подвешивания. Для станции и перегона КВ =0.95.

di - диаметр провода (для контактных проводов – вертикальный размер сечения), мм.

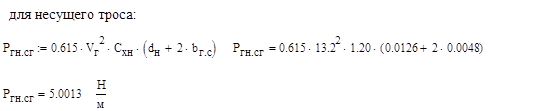

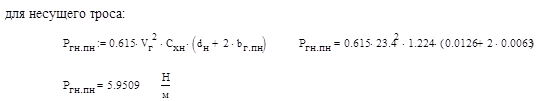

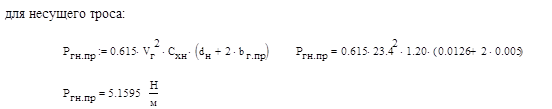

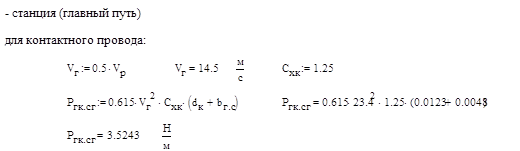

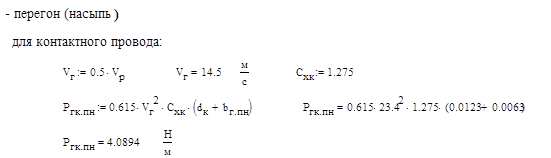

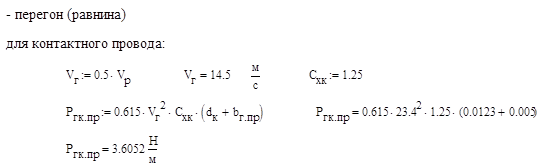

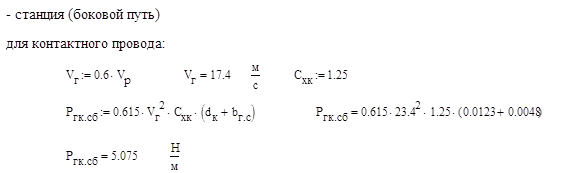

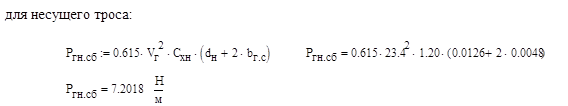

Ветровая нагрузка на провод при наличии гололеда на проводе определим по формуле:

где - расчетная скорость ветра при гололеде (по табл.1.4[2]), м/с;

Для определения на контактном проводе значение принимается равным b/2.

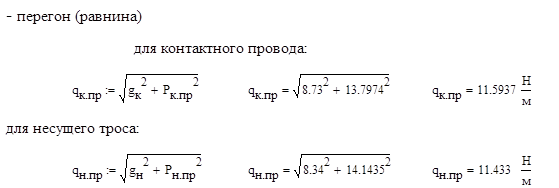

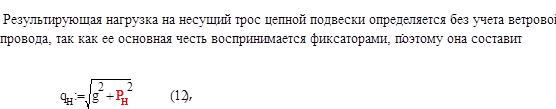

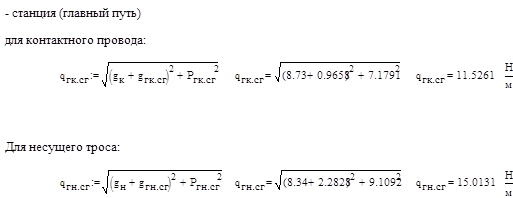

Определяем результирующие нагрузки на н/т для двух режимов.

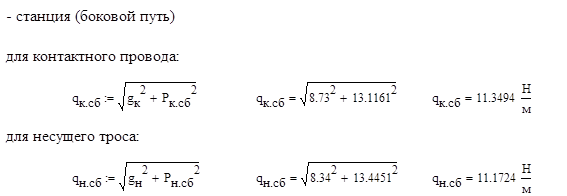

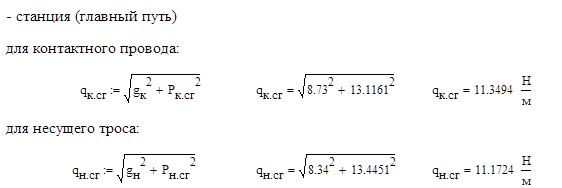

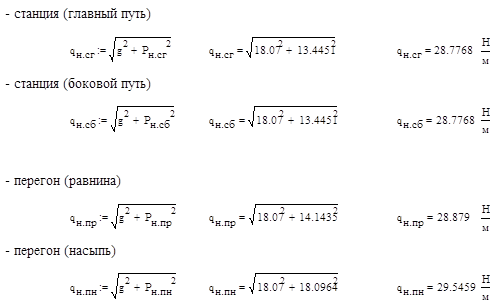

Результирующие нагрузки на отдельный провод при отсутствии гололеда:

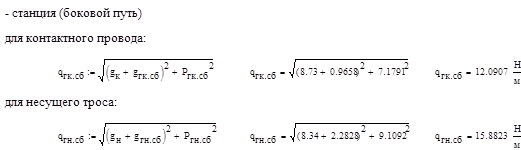

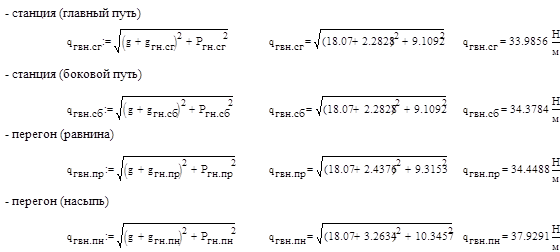

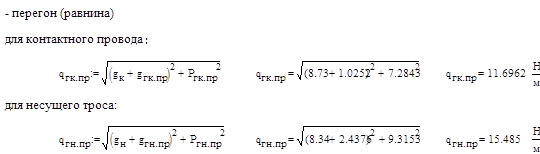

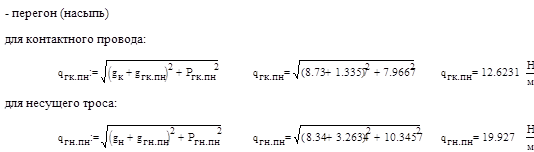

При наличии гололеда:

Расчет длин пролетов

Расчет натяжения проводов

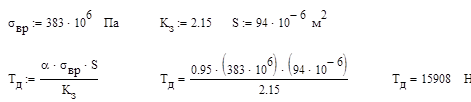

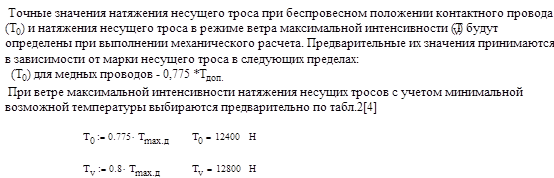

Максимальное допустимое натяжение несущего троса определяется по формуле

(13)

где - коэффициент, учитывающий разброс механических характеристик отдельных проволок,0,95;

- временное сопротивление разрыву материала проволоки [2 табл.9], Па;

- коэффициент запаса [2];

S - раcчетная площадь поперечного сечения, м2.

Максимальное допустимое и номинальное натяжение для проводов в табл.10 [2].

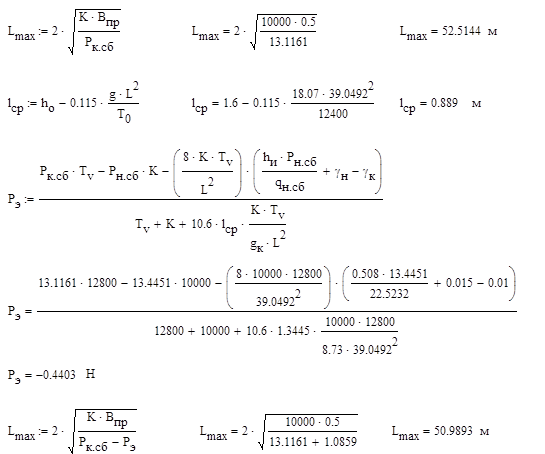

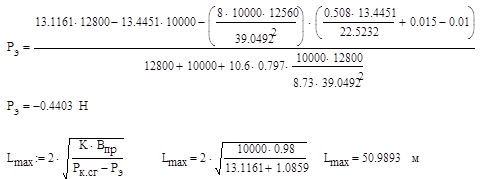

Определение максимальных допустимых длин пролетов

где К - натяжение контактного провода, Н;

- ветровая нагрузка на контактный провод, Н/м;

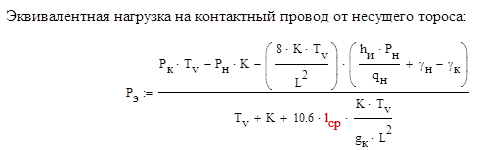

- эквивалентная нагрузка на контактный провод от несущего троса, Н/м.

где - допустимое отклонение контактного провода от оси пути. На прямом участке 0,5 м, на кривом 0,45 м;

, - зигзаги контактного повода на смежных опорах. На прямом участке пути +/-0,3 м. На кривом +/-0,4 м.

, - прогиб опоры под действием ветра на уровне несущего троса и контактного провода. Эти величины (в зависимости от скорости ветра) приведены на стр.48[2].

- зигзаг контактного провода, одинаковый по величине на соседних опорах.

Примем зигзаги на соседних опорах на прямом участке направленными в одну сторону, а на кривом в разные.

где - натяжение несущего троса в режиме ветра максимальной интенсивности, Н;

- длина пролета, м;

- высота гирлянды изоляторов. В проекте принимаем 4 ПС-70Е. Высота одной чашки 0,127 м.

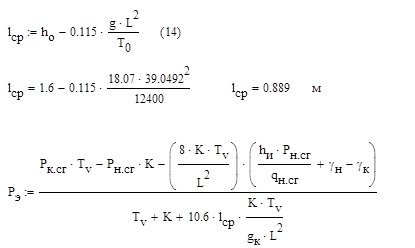

- средняя длина струны в середине пролета при конструктивной высоте h0, м.

Полученная длина отличается от предыдущего расчета менее чем на 5 м, следовательно можно считать её окончательно принятой.

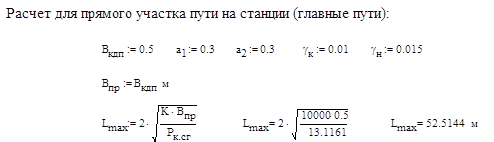

Расчет для прямого участка пути на станции (боковые пути):
