При сбегании эксцентрика со штока, диафрагма освобождается от воздействия рычага и, за счет жесткости пружины, поднимается вверх. Возникающее при этом давление закрывает впускной клапан и открывает нагнетательный. Бензин над диафрагмой отправляется к карбюратору. При очередном набегании эксцентрика на шток, бензин всасывается и процесс повторяется.

Обратите внимание на то, что подача бензин

а в карбюратор происходит только за счет усилия пружины, которая поднимает диафрагму. А это означает, что когда поплавковая камера карбюратора будет заполнена и игольчатый клапан (см. рис. 16) перекроет путь бензину, диафрагма топливного насоса останется в нижнем положении. И до тех пор, пока двигатель не израсходует часть топлива из карбюратора, пружина будет не в состоянии "вытолкнуть" из насоса очередную порцию бензина.

Так как топливный бак расположен ниже карбюратора, то возникает необходимость в принудительной подаче бензина. Если предположить, что бак находится на крыше автомобиля, то потребность в насосе отпадает. В этом случае бензин будет поступать в карбюратор самотеком, что и используют некоторые водители в "безвыходной" ситуации при отказе насоса в работе. Закрепив канистру с бензином в положении, явно выше карбюратора и соединив их между собой (не забывая правил противопожарной безопасности), можно продолжить поездку.

Воздушный фильтр (рис. 15) - необходим для очистки воздуха, поступающего в цилиндры двигателя. Фильтр устанавливается на верхней части воздушной горловины карбюратора.

Рис. 15 Воздушный фильтр

1 - крышка; 2 - фильтрующий элемент; 3 - корпус; 4 – воздухозаборник

Учтите, при загрязнении фильтра возрастает сопротивление движению воздуха, что может привести к повышенному расходу топлива, так как горючая смесь будет слишком обогащаться бензином. А чем это грозит кроме финансовых затрат, вы узнаете через пару страниц.

Карбюратор предназначен для приготовления горючей смеси и подачи ее в цилиндры двигателя. В зависимости от режимов работы двигателя карбюратор меняет качество (соотношение бензина и воздуха) и количество этой смеси.

Карбюратор. Он состоит из множества деталей и имеет несколько систем, которые принимают участие в приготовлении горючей смеси, обеспечивая бесперебойную работу двигателя. Простейший карбюратор состоит из:

- поплавковой камеры,

- поплавка с игольчатым запорным клапаном,

- распылителя,

- смесительной камеры,

- диффузора,

- воздушной и дроссельной заслонок,

- топливных и воздушных каналов с жиклерами.

Система выпуска отработавших газов

Система выпуска предназначена для отвода отработавших газов от цилиндров двигателя, а также для уменьшения шума при выбросе их в атмосферу.

Система выпуска отработавших газов (рис. 18) состоит из:

- выпускного клапана,

- выпускного канала,

- приемной трубы глушителя,

- дополнительного глушителя (резонатора),

- основного глушителя,

- соединительных хомутов.

Уменьшено: 85% от [ 750 на 376 ] — нажмите для просмотра полного изображения

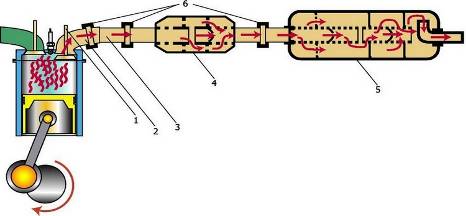

Рис. 18 Схема системы выпуска отработавших газов

1 - выпускной клапан; 2 - выпускной трубопровод; 3 - приемная труба глушителя; 4 - дополнительный глушитель (резонатор); 5 - основной глушитель; 6 - соединительные хомуты

Путь отработавших газов понятен из схемы (рис.18). Трубы - они и есть трубы, а в дополнительном и основном глушителях, как раз и происходит "обработка" выхлопных газов перед выпуском их в атмосферу. Внутри глушителей имеются многочисленные отверстия и расположенные в шахматном порядке камеры. При прохождении газов по такому лабиринту, они теряют свою скорость и как следствие этого -уменьшается их шумность. Ну а дальше, "успокоенные" газы выходят и растворяются в воздухе, которым мы с вами, кстати, дышим.

В системе выпуска многих современных автомобилей применяется катализатор нейтрализации отработавших газов. Он предназначен для уменьшения концентрации вредных веществ, которые содержатся в продуктах сгорания.

Основными вредными компонентами отработавших газов, выбрасываемых в атмосферу, являются -окись углерода, углеводороды и окислы азота (СО, СН, NOx). А на самом деле, при работе двигателя в трубу "вылетает" почти вся таблица Менделеева.

Система зажигания

Система зажигания предназначена для создания тока высокого напряжения и распределения его по свечам цилиндров. Импульс тока высокого напряжения подается на свечи в строго определенный момент времени, который меняется в зависимости от частоты вращения коленчатого вала и нагрузки на двигатель.

В настоящее время на автомобилях может устанавливаться контактная система зажигания или бесконтактная электронная система.

Контактная система зажигания

Источники электрического тока (аккумуляторная батарея и генератор, вырабатывают ток низкого напряжения. Они "выдают" в бортовую электрическую сеть автомобиля 12 - 14 вольт. Для возникновения же искры между электродами свечи на них необходимо подать 18-20 тысяч вольт! Поэтому в системе зажигания имеются две электрические цепи - низкого и высокого напряжений (рис.19).

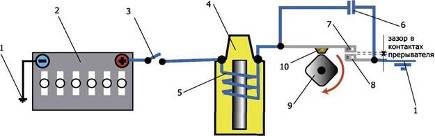

а) электрическая цепь низкого напряжения

1 - "масса" автомобиля; 2 - аккумуляторная батарея; 3 - контакты замка зажигания; 4 - катушка зажигания; 5 - первичная обмотка (низкого напряжения); 6 - конденсатор; 7 - подвижный контакт прерывателя; 8 - неподвижный контакт прерывателя; 9 - кулачек прерывателя; 10 - молоточек контактов

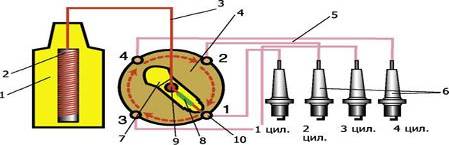

б) электрическая цепь высокго напряжения

1 - катушка зажигания; 2 - вторичная обмотка (высокого напряжения); 3 - высоковольтный провод катушки зажигания; 4 - крышка распределителя тока высокого напряжения; 5 - высоковольтные провода свечей зажигания; 6 - свечи зажигания; 7 - распределитель тока высокого напряжения ("бегунок"); 8 - резистор; 9 - центральный контакт распределителя; 10 - боковые контакты крышки

Рис. 19 Контактная система зажигания

Контактная система зажигания (рис. 19) состоит из:

- катушки зажигания,

- прерывателя тока низкого напряжения,

- распределителя тока высокого напряжения,

- вакуумного и центробежного регуляторов опережения зажигания,

- свечей зажигания,

- проводов низкого и высокого напряжения,

- включателя зажигания.
