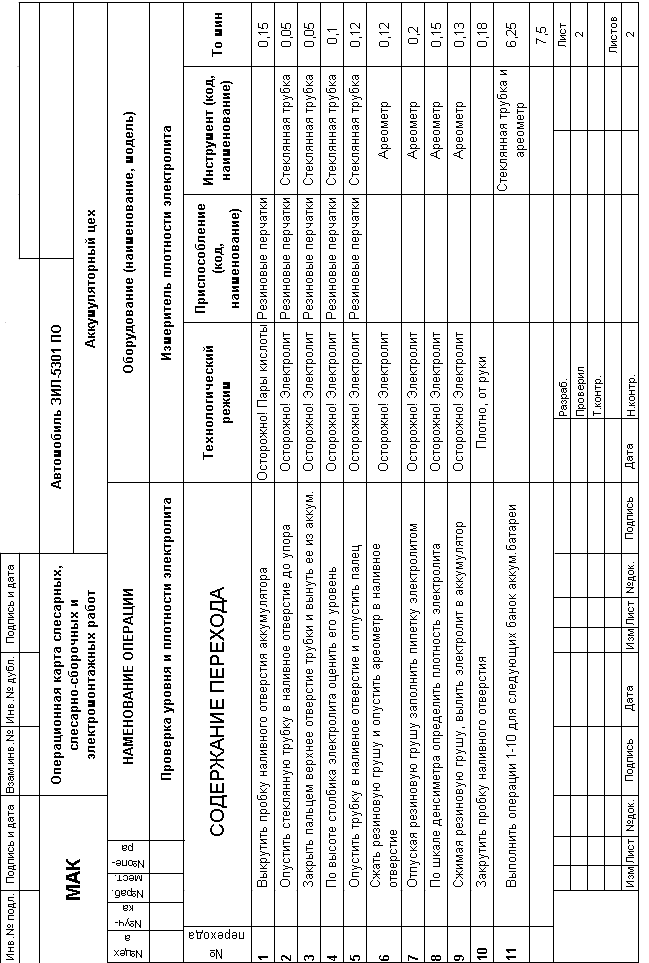

Организация аккумуляторного цеха автотранспортного предприятия на 370 ЗИЛ-5301

В “зарядном” отделении запрещается устанавливать выключатели, штепсельные розетки, электрообогреватели, выпрямительные устройства. На каждом участке, в обязательном порядке, должен висеть огнетушитель, как пенного, так и углекислого типа (ОП и ОУ).

Я предусматриваю установить зарядные устройства (выпрямители) в специальных герметичных шкафах (с вытяжкой) из прочного стекла и расположить их

в отделении приема и контроля АКБ. Помимо пульта извещения о пожаре, предлагаю установить в помещении цеха тепловые извещатели максимального действия (ИП-104, ИП-105), в “зарядном” отделении установить автоматический газоанализатор с сигнализацией, а также датчики “задымленности”, связанные с центральным пультом АТП.

Предлагаю установить в каждом отделении первичные средства пожаротушения:

1. ПЕННЫЙ ОГНЕТУШИТЕЛЬ ОХП-10 - 2 шт.

2. ВОЗДУШНО-ПЕННЫЙ ОГНЕТУШИТЕЛЬ ОВП-10 - 2 шт.

3. УГЛЕКИСЛОТНЫЙ ОГНЕТУШИТЕЛЬ ОУ-2 - 2 шт.

4. ЯЩИК С ПЕСКОМ – 0,5 куб.м - 1 шт.

5. ЛОПАТА - 1 шт.

18 ПРОТИВОПОЖАРНАЯ БЕЗОПАСНОСТЬ

Соединять зажимы АКБ проволокой “закруткой” – ЗАПРЕЩАЕТСЯ!!!

Контроль за уходом заряда осуществляется специальными приборами.

Проверять АКБ коротким замыканием – ЗАПРЕЩЕНО!!!

Пользоваться различного типа “тройниками” и подключать к розетке более одного потребителя – ЗАПРЕЩЕНО!!!

Для осмотра АКБ используются переносные электролампы, со взрывобезопасным напряжением не более 42 В.

ЗАПРЕЩЕНО:

- входить в аккумуляторный цех с открытым огнем (спички, сигареты и т.д.);

- пользоваться в аккумуляторном цеху электронагревательными приборами;

- хранить бутылки с кислотой (их нужно хранить в специальном помещении);

- совместно хранить и заряжать кислотные и щелочные батареи;

- пребывание посторонних в помещении.

19 ОБОРУДОВАНИЕ

НАЗНАЧЕНИЕ КОНСТРУКЦИИ

КАНТОВАТЕЛЬ – предназначен для перевертывания аккумуляторных батарей при промывке или сливе электролита. Существенно облегчает работу по выше приведенным операциям.

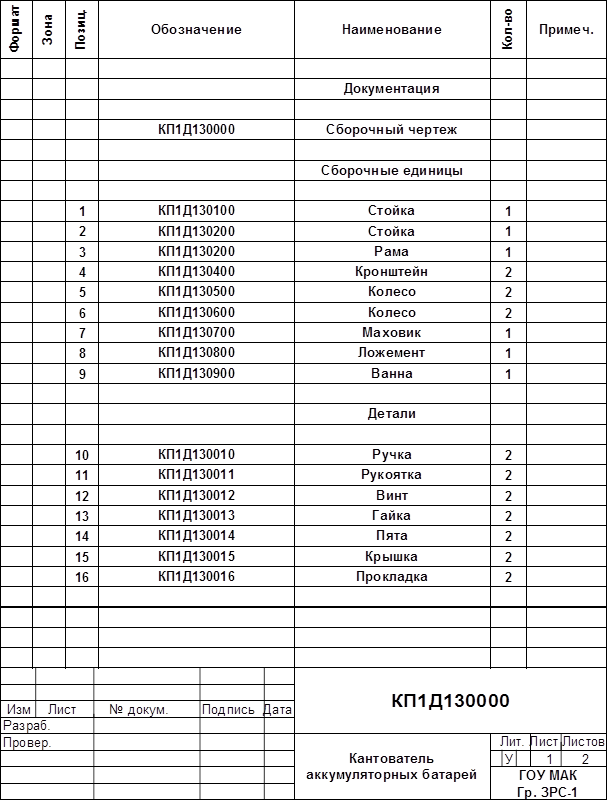

КОНСТРУКЦИЯ КАНТОВАТЕЛЯ

Кантователь состоит из платформы 3, на которой крепятся две стойки 2. Платформа имеет четыре колеса 5, два из которых приварены кронштейнами 4 к платформе 3, а два других 6 могут вращаться вокруг вертикальной оси 12, т.к. кронштейн приварен к подшипникову узлу, что обеспечивает при перевозке кантователя по отделению поворачиваемость, а не только прямолинейное движение.

На верхней части стоек 2 установлены подшипниковые узлы, в которых поворачиваются полуоси 8 ложемента. Ложемент имеет окно для установки аккумуляторной батареи. Батарея к ложементу крепится с помощью прижимов. Ложемент с установленной аккумуляторной батареей можно поворачивать на любой угол вручную. При этом маховик 7 будет фиксироваться при углах поворота 90, 180, чтобы освободить замок маховика необходимо потянуть на себя маховик, при фиксации – надо отпустить его и он под действием пружины вернется на свое место.

РАБОТА

1. Аккумуляторная батарея (АКБ) ставится в ложемент кантователя с левой стороны по ходу движения.

2. Перед работой по сливу электролита необходимо исключить самопроизвольное движение кантователя, для этого его стопорят винтовыми домкратами, расположенных на платформе справа и слева от стойки с маховиком.

3. Для того, чтобы перевернуть АКБ и вылить электролит или воду, надо потянуть маховик на себя перпендикулярно вертикальной плоскости. Маховик выйдет из зацепления с замком и его можно поворачивать по часовой стрелке на любой угол.

4. Чтобы застопорить поворот АКБ при угле 90 и 180 достаточно отпустить маховик.

5. Для возврата АКБ в исходное положение произвести работу по пункту “3”, но вращая маховик против часовой стрелки.

РАСЧЕТ КОНСТРУКЦИИ ОСНОВНЫХ УЗЛОВ

Исходные данные:

Р = 10 кг – сила, действующая на пружину.

D = 12 мм – диаметр пружины.

l = 13 мм – растяжение пружины.

[t] = 150 кг/см2 – максимальное касательное напряжение.

1. Определяю диаметр проволоки - d

2. Определяю число витков пружины – n, где:

G – модуль упругости второго порядка

G = 0,4*Е = 0,4*2*106 = 8*105 кг/см2

Е – модуль упругости первого порядка (модуль Юнга)

Е = 2*106 кг/см2

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:

1. Тип – передвижной, с ручным приводом

2. Габаритные размеры, мм – 980*600*1020

3. Масса, кг - 60

4. Вращение - вручную

1) t = 8PD/Пd3 ; d = 3Ö8PD/П [t] =

= 3Ö8*10*12/3,14*150 = 2 мм.

2) l = 8PD3*n/G*d4 ; n = l*Gd4/8P*D3 =

= 13*8*105*0,24/8*10*1,23 = 10 витков.

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1. ЕПИФАНОВ Л.И. “Методическое пособие по курсовому проектированию

ТО автомобилей”. Москва 1987 год.

2. КОГАН Е.И. ХАЙКИН В.А. “Охрана труда на предприятиях автомобильного транспорта”. Москва “Транспорт” 1984 год.

3. СУХАНОВ Б.Н. БОРЗЫХ И.О. БЕДАРЕВ Ю.Ф. “Техническое обслуживание и ремонт автомобилей”. Москва “Транспорт” 1985 год.

4. КРАМАРЕНКО Г.В. БАРАШКОВ И.В. “Техническое обслуживание автомобилей”. Москва “Транспорт” 1982 год.

5. РУМЯНЦЕВ С.И. “Ремонт автомобилей”. Москва “Транспорт” 1988 год.

6. РОДИН Ю.А. САБУРОВ Л.М. “Справочное пособие авторемонтника”. Москва “Транспорт” 1987 год.
