Организация работ проходки рассечки

,

- количество людей в забое.

Таким образом, для дальнейших расчётов принимаем количество воздуха на забой, исходя из условия минимальной скорости движения воздуха

Выбор типа и диаметра

вентиляционного трубопровода

Тип вентиляционных труб должен соответствовать площади поперечного сечения и длине выработки. Диаметр вентиляционных труб выбирается из расчёта, чтобы скорость движения воздушной струи по трубопроводу не превышала 20 м/с Для нагнетательного вентилятора принимаем гибкие вентиляционные трубы. Их главное достоинство – небольшая масса и невысокое аэродинамическое сопротивление.

Принимаем для нагнетательного вентилятора трубы из прорезиненной ткани (тип МУ) диаметром 0,4 м. У гибкого трубопровода в один из швов вмонтированы специальные крючки, с помощью которых он подвешивается к протянутому вдоль выработки тросу.

Скорость движения воздуха в трубопроводе

Скорость движения воздуха по трубопроводам удовлетворяет требованиям безопасности

Техническая характеристика гибких труб

Для стыковки гибких труб друг с другом в их концы вмонтированы стальные разрезные пружинящие кольца. Для соединения соседних звеньев пружинное кольцо одного звена сжимают и вводят внутрь другого. При включении вентилятора стык самоуплотняется.

Расчёт аэродинамических параметров трубопроводов

Проветривание проектируемой горной выработки при её проведении осуществляется с помощью вентиляторов местного проветривания.

Аэродинамическими параметрами трубопровода являются аэродинамическое сопротивление, воздухопроницаемость и депрессия. По трубам воздух движется за счет разности давлений у их концов, которая затрачивается на преодоление сопротивлений, оказываемых ими. Аэродинамическое сопротивление трубопровода при круглой форме его сечения определяется по формуле:

где

- коэффициент аэродинамического сопротивления,;

- длина трубопровода, для увеличения депрессии примем 150м;

- диаметр трубопровода, м.

Найдём аэродинамическое сопротивление трубопровода:

- коэффициент аэродинамического сопротивления;

- диаметр вентиляционной трубы.

Воздухопроницаемость трубопровода Ку=1,11

Депрессия вентиляционного трубопровода:

где

- статическая депрессия, Па;

- депрессия за счёт местных сопротивлений (уменьшение диаметра, повороты трубопровода), Па;

- динамическая депрессия, Па.

Под депрессией вентиляционного трубопровода понимаются потери напора.

Статическая депрессия трубопровода (статистический напор вентиляторов):

где

- коэффициент воздухопроницаемости трубопровода;

- необходимая подача свежего воздуха, м3/с.

- аэродинамическое сопротивление трубопровода.

Депрессия на преодоление местных сопротивлений в гибком трубопроводе зависит от степени турбулентности воздушного потока и количества стыков между отдельными звеньями:

где

- число стыков по всей длине трубопровода;

- коэффициент местного сопротивления одного стыка;

- скорость движения воздуха в трубопроводе, м/с;

- плотность воздуха, кг/м3.

Приближённо депрессия на преодоление местных сопротивлений в гибком трубопроводе может приниматься равной 20% от статической депрессии:

Динамическая депрессия гибких трубопроводов:

где

- средняя скорость движения воздуха в трубопроводе;

- плотность воздуха, кг/м3.

Теперь подсчитаем общую депрессию трубопровода:

Необходимая производительность вентиляторов

Производительность вентиляторов определяем с учётом количества воздуха, необходимого для проветривания выработок, и коэффициента воздухопроницаемости.

где

Ку - коэффициент воздухопроницаемости трубопровода;

Qз- наибольшая подача воздуха в забой, с учётом различных факторов.

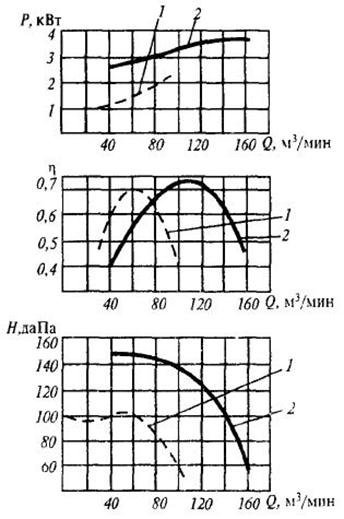

Выбор типа вентилятора
