Тормозная система ГАЗ-53

Колесные тормозные механизмы. Автомобиль ГАЗ-51А имеет ножные тормоза, действующие на все четыре колеса, и ручной тормоз, действующий на силовую передачу.

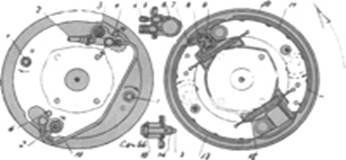

На рисунке показан колесный тормоз автомобиля ГАЗ-51А. На кожухе заднего моста или к флянцу поворотной цапфы переднего моста неподвижно укреплен тормозной диск /, на котором установлены две колодки 13 с фрикционными накладками //. Каждая

колодка имеет внизу отдельную опору в виде эксцентриковой шайбы на пальце 10, а сверху опирается на эксцентрик 5; к эксцентрикам 6 колодки прижимаются пружиной 12. От бокового смещения колодки удерживаются скобами.

В цилиндр 5 поступает тормозная жидкость, давление которой раздвигает поршни и через толкатели прижимает колодки к тормозному барабану.

Зазор между тормозными колодками и барабаном регулируется в верхней и нижней части колодок. В нижней части — эксцентриковыми шайбами, которые поворачиваются вместе с пальцами 10 в отверстиях полок колодок. Пальцы 10 укреплены в отверстиях тормозного диска 1 гайками 9. Выступающие концы пальцев имеют лыски для ключа и регулировочные метки, которые Передняя колодка по ходу автомобиля (на рисунке левая) работает по направлению вращения тормозного барабана и прижимается к нему еще и за счет силы трения, чем создает большее торможение "по сравнению с задней колодкой, работающей против вращения барабана. В результате этого накладки могут изнашиваться неравномерно. Для равномерного износа накладка передней (левой) колодки делается а это уравнивает удельные давления на поверхности вкладок и их износ. Здесь усиливающее действие за счет трения получается только у одной передней колодки. Чтобы уравнять удельное давление на трущейся поверхности обеих колодок, а

следовательно, и износ их, колодки разводят так, чтобы обе они прижимались к тормозному барабану по вращению, то есть чтобы у обеих было усиливающее действие за счет трения.Это устройство применено в тормозах передних колес автомобиля «Волга». Здесь каждая колодка имеет неподвижную самостоятельную опору, но прижимается к тормозному барабану отдельным тормозным цилиндром. При этом оба тормозные цилиндра, расположенные в диаметрально противоположных точках окружности тормозных барабанов, соединены между собой уравнительной трубкой 16.

Колодки прижимаются к тормозному барабану по вращению при движении автомобиля вперед; от этого торможение заметно усиливается, но при движении задним ходом оно снижается.

Тормоза, действующие на силовую передачу. В силовой передаче автомобиля ГАЗ-51А устанавливается ормоз барабанного типа

К задней крышке коробки передач прикреплен болами щит тормоза, а к верхней части его двумя болтами крепится корпус разжимного механизма 3.В отверстия корпуса вставлены толкатели, и в их пазы входят верхние концы колодок, а нижние концы их входят в пазы плавающих пальцев 4. Колодки 24 прижимаются к пазам отжимными пружинами: левая

(первичная) колодка с более слабыми пружинами 25, окрашенными в красный цвет, и правая (вторичная) с более сильными пружинами 23, окрашенными в черный цвет. С внутренней стороны на торцах толкателей имеются цилиндрические выемки, по которым в момент торможения перемещаются шарики 2, расположенные в разжимном стержне 1. Рычаг 10 с помощью тяги 22 приводит в действие рычаг 2/, который своим коротким концом давит на разжимной стержень /, передвигает его вдоль оси, а шарики 2 через толкателе раздвигают колодки 24, прижимая их к тормозному барабану. Так как пружины 25 первичной колодки слабее, то тормознЬе усилие увлекает сначала эту колодку и перемещает ее по направлению вращения барабана. Это перемещение первичной колодки передается на вторичную через пальцы 4 и плавающий регулировочный сухарь 5.

Для защиты рабочей поверхности от масла и грязи в тормозе имеется снизу отражатель 17.

Ручной тормоз барабанного типа установлен также на автомобилях УАЗ-450Д, «Волга», ГАЗ-53 и ЗИЛ-130. У автомобиля ЗИЛ-164 ручной тормоз дисковый, двухко-лодочный, установлен на вторичном валу коробки передач.

2. ТО Тормозной системы ГАЗ-53

При техническом обслуживании тормозной системы ежедневно проверяют: действие ножного и ручного тормозов, герметичность соединений трубопроводов и деталей гидравлического и пневматического приводов тормозов и системы вакуумного усилителя.

Во время работы автомобиля периодически проверяют давление воздуха в системе пневматического привода по манометру, установленному на щитке в кабине шофера.

Первое техническое обслуживание включает следующие дополнительные работы: проверку шплинтовки пальцев штоков тормозных камер пневматического привода тормозов и величину свободого хода педали тормоза и рукоятки ручного тормоза (при необходимости производится соответствующая регулировка); крепление и проверку состояния манометра, крана управления пневматического привода тормозов или главного тормозного цилиндра гидравлического привода, трубопроводов, тормозных камер пневматического привода; крепление и проверку диска и кронштейнов колодок трансмиссионного тормоза; проверку уровня жидкости в резервуаре главного тормозного цилиндра гидравлического привода; смазку подшипников валов разжимных кулаков, осей кулаков и других деталей привода ручного тормоза.

Второе техническое обслуживание, помимо ранее указанных работ, включает проверку состояния тормозных накладок, стяжных пружин колесных тормозов, главного и колесных тормозных цилиндров гидравлического привода, компрессора пневматического привода, показания которого проверяют по контрольному манометру.

Действие тормозов проверяют обычно на ходу автомобиля по величине тормозного пути в соответствии с нормативами.

Герметичность соединений гидравлического и пневматического приводов тормозов проверяют при внешнем осмотре автомобиля. В гидравлическом приводе места нарушения герметичности выявляют по подтеканию тормозной жидкости, в пневматическом приводе — на слух по характерному звуку, появляющемуся при утечке воздуха. Для более точного определения места утечки воздуха проверяемое соединение покрывают мыльной эмульсией и следят за появлением мыльных пузырей.

Свободный ход педали тормоза. Величина свободного хода педали тормоза должна находиться в следующих пределах:

Автомобили ГАЗ-51; ГАЗ-53 .8—14 мм

Автомобили ЗИЛ-164; ЗИЛ-130 при одинарном тормозном кране 15—25 »

Автомобили МАЗ-500 20—22 »

Автомобили ГАЗ-21 «Волга» .14—15 »

Свободный ход педали тормоза у автомобилей с гидравлическим приводом регулируют, как правило, за счет изменения длины штока толкателя поршня главного тормозного цилиндра.

У автомобилей ГАЗ-51 и ГАЗ-53 для регулировки отпускают предварительно контрольную гайку, и вращая шток в ту или другую сторону, уменьшают или увеличивают его длину до получения необходимой величины свободного хода педали тормоза.
