Применение ускоренных методов расчета расходов воды

Специальный электронный блок автоматически вычисляет осредненную по измерительному галсу скорость потока

В бескабельном варианте используется акустический канал связи с блоком переизлучения ультразвуковых импульсов. Принцип измерения остается тем же, хотя общая его схема становится более сложной.

Ме

тодика и принципиальные схемы ультразвуковых измерений расходов воды на реках разработаны А.И. Затыльниковым (ГГИ). На этой основе в ЦКБ ГМП создан комплекс АИР, выпускаемый малыми сериями.

Существуют две разновидности моделей расхода воды, измеренного ультразвуковым методом.

1. Послойная интеграция скоростей, при которой осуществляется горизонтальная дискретизация модели расхода воды

где β — коэффициент, учитывающий полноту зондирования и особенности скоростной структуры во фрагменте, к которому относится осредненная скорость vs; fs — площадь фрагмента по направлению ультразвукового луча.

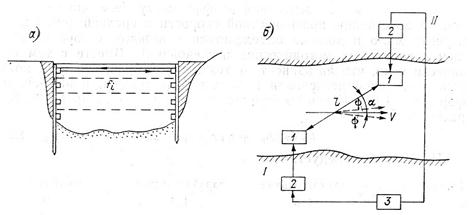

Рис.3. Принципиальная схема измерения расходов воды гидроакустической установкой.

а – установка измерительных преобразователей на свайных опорах, б – блок-схема кабельного варианта.

2. Из-за технических трудностей послойное измерение скоростей течения ультразвуком не получило распространения. В большинстве действующих установок зондирование потока производится на одном уровне. В этом случае для определенности должен зондироваться поверхностный слой и математическая модель приобретает вид

(9)

где F3 — площадь водного сечения в плоскости ультразвукового зондирования; kB — коэффициент перехода от осредненной по ширине потока поверхностной скорости течения к средней.

Величина kB, не идентичная коэффициенту перехода от осредненной по сечению поверхностной скорости к средней, изучена мало и должна определяться в каждом створе по данным специальных методических исследований. Вместе с тем физически ясно, что kB зависит от тех же факторов, что и К, который достаточно исследован и может быть оценен. Связь коэффициентов К и kB получена И.Ф. Карасёвым

Из формулы следует, что:

Сечение

прямоугольные

параболические

треугольное

φ

1.0

1.5

2.0

kB/K

1.0

1.10

1.25

Косоструйность потока создает систематические погрешности ультразвуковой интеграции скоростей, но, в отличие от вертушечных измерений, эти погрешности получают разные знаки, и скорость течения оказывается завышенной, если фактическое направление струй отклоняется на угол φ внутрь острого угла α, и заниженной — в обратном случае. Для компенсации этих погрешностей международный стандарт ИСО 748—73 рекомендует вводить поправочные коэффициенты у < 1 в первом случае и у > 1 во втором. Значения этих коэффициентов определяются из простых тригонометрических соотношений и составляют у = 1 ± (0,04 + 0,08) для φ до 4° при α = 300 - 50°.

Комплекс организованных ГГИ сравнительных измерений расходов воды р. Луги показал, что ультразвуковой метод дает ту же точность, что и при непрерывной интеграции скоростей потока вертушкой с движущегося судна.

Метод электромагнитной индукции основан на эффекте возникновения электродвижущей силы в потоке воды, протекающей в магнитном поле, которое создается искусственно посредством уложенных на дно витков кабеля (рис. 4). Средняя скорость течения пропорциональна разности потенциалов на концах измерительной цепи

где φ — константа, зависящая от проводимости воды, грунтов дна и характеристик электромагнитного контура (определяется посредством градуировочных экспериментов); В — ширина реки; H — напряженность поля.

Для определения расхода воды служит формула

где h – средняя глубина потока.

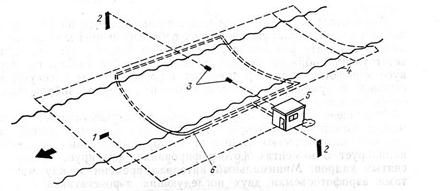

Рис.4. Комплекс для измерения расхода воды методом электромагнитной индукции(Англия).

1 – ячейка для измерения проводимости воды, 2 – измеритель проводимости дна, 3 – сигнальные зонды, 4 – кабель для передачи сигналов, 5 – павильон для хранения оборудования, 6 – катушка, создающая магнитное поле.

2.3 Аэрогидрометрический метод

Впервые в Советском Союзе комплекс аэрометодов определения расходов воды был применен при речных изысканиях для проектирования мостовых переходов (Б.К. Малявский и др.). В 1965—1966 гг. в ГГИ под руководством В.А. Урываева разработаны методические основы и необходимые технические средства для поплавочных измерений скоростей течения на реках, положившие начало широкому применению аэрометодов определения расходов воды на гидрологической сети.

Аэрогидрометрический метод представляет собой вариант поплавочных измерений. Если применение поплавков в наземных условиях ограничивается реками шириной до 300—400 м, то аэрогидрометрический способ таких ограничений не имеет.

Авиаизмерения поверхностных скоростей включают операции по маркировке водной поверхности (сбросу поплавков) и аэрофотосъемке двух последовательных положений поплавков через заданные (фиксируемые) промежутки времени.

Аэрофотосъемка осуществляется топографическими аэрофотоаппаратами, имеющими автоматическое управление, объективы большой светосилы и высокой разрешающей способности.

При аэрогидрометрических работах в основном применяются аэрофотоаппараты АФА-ТЭ (топографический, электрофицированный) с фокусным расстоянием до 100 мм. Преимущественное использование короткофокусных аэрофотоаппаратов связано с возможностью выполнения с их помощью аэрофотосъемки заданного масштаба с меньших высот, что существенно расширяет диапазон метеорологических условий производства работ.

Кассета аэрофотоаппарата заряжается пленкой длиной до 60 м, что обеспечивает съемку 300 кадров размером 18X18 см каждый.

Аэрофотоаппарат крепится над люком самолета на специальной установке, изолирующей его от вибрации и позволяющей придавать аппарату различные углы наклона и ориентировать соответствующим образом относительно направления полета. На корпусе аэрофотоаппарата размещаются уровень, часы с секундной стрелкой и нумератор кадров, которые при съемке изображаются на каждом кадре.
