Подготовка к работе и проверка работоспособности АСУ 9К58Б

1. Подготовка АСУ 9К58Б к применению

1.1 Основные сведения по эксплуатации системы

1.1.1 АСУ 9К58Б

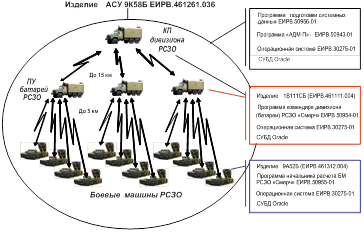

представляет собой иерархическую распределенную систему управления формированиями реактивной системы залпового огня (РСЗО). Состав элементов АСУ 9К58Б и используемых программных средств в командно-штабных машинах (КШМ) и боевых машинах (БМ) показан на структурной схеме, привед

енной на рисунке 1.

АСУ 9К58Б обеспечивает управление формированиями уровней управления:

- командный пункт реактивного дивизиона (изделие 1В111СБ);

- до трех пунктов управления реактивных батарей (изделие 1В111СБ);

- боевые средства – до 12 боевых машин РСЗО (изделие 9А52Б).

-

Рисунок 1

1.1.2 К работе на технических средствах КШМ и БМ АСУ 9К58Б должны допускаться специалисты, прошедшие подготовку и изучившие правила работы, изложенные в эксплуатационной документации на КШМ (изделие 1В111СБ) и БМ (изделие 9А52Б), и сдавшие зачет

1.1.3 На АРМ АСУ 9К58Б могут работать три группы пользователей, каждая из которых имеет определенный набор функций (набор интерфейсов для работы с данными):

- пользователи с ролью «администратор системы» - выполняют загрузку системных данных и настройку АРМ КШМ (БМ) для функционирования в системе, администрирование баз данных (БД). Окно работы с данными приведено на рисунке 2 (содержание окна для КШМ аналогично, за исключением клавиши «Клавиатура»);

- пользователи с ролью «должностные лица ПУ» - осуществляют автоматизированное управление подразделениями в процессе выполнения боевых задач. Окна работы с данными приведены на рисунках 3, 4;

- пользователи с ролью «технический персонал» - выполняют контроль состояния КСАУ. Окна работы с данными приведены на рисунках 5, 6.

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5

Підпис: 2511.1

Рисунок 6

1.1.4 Каждому абоненту АСУ (пользователю с ролью «должностные лица ПУ») для аутентификации его в системе назначается уникальная электронная подпись, позволяющая осуществлять выход в канал связи при обмене информацией с внешними абонентами (электронный ключ). Подготовка (генерация) электронных ключей для конкретного объекта управления производится с помощью программы «АДМ П» ЕИРВ. 50943-01 (по уникальному коду объекта управления в системе). Подготовленные ключи записываются на устройство «программно-технический комплекс криптографической защиты информации π-CARD» (флэш-память со стандартным USB портом) и выдаются должностному лицу, работающему на объекте. При этом пользователю сообщается пароль активации устройства «π-CARD», который необходимо вводить каждый раз перед началом работы на АРМ (при запуске основного приложения).

1.2 Ввод в эксплуатацию АСУ 9К58Б

1.2.1 При вводе в эксплуатацию АСУ должностному лицу с функциями «администратор системы» необходимо выполнить следующие работы:

с помощью программы подготовки системных данных (ЕИРВ.50956-01) подготовить и записать на CD-диски (флэш-память) для последующей загрузки на все элементы АСУ следующие системные данные, общие для всех элементов:

1) классификатор понятий АСУ 9К58Б;

2) боевой состав;

3) списки должностных лиц, работающих в системе на каждом из уровней управления;

4) нормативно-справочную информацию (НСИ).

Примечание – При подготовке данных следует руководствоваться указаниями, приведенными в руководстве оператора ЕИРВ. 50956-01 34 01 и подразделе 1.4 настоящего документа.

для аутентификации абонентов в системе (должностных лиц ПУ) подготовить устройства «p-CARD» (с помощью программы «АДМ П» ЕИРВ.50943-01) в соответствии с указаниями, приведенными в руководстве оператора ЕИРВ.50943-01 34 01;

на всех уровнях управления установить программы, указанные на рисунке 1:

1) в изделиях 1В111СБ - программу командира дивизиона (батареи) РСЗО «Смерч» в соответствии с указаниями, приведенными в руководстве оператора ЕИРВ.50954 34 01;

2) в изделиях 9А52Б – программу начальника расчета БМ в соответствии с указаниями, приведенными в руководстве оператора ЕИРВ.50955 34 01.

Примечания:

1 Установка (загрузка) программных компонентов в ПЭВМ КШМ и БМ АСУ 9К58Б осуществляется с CD-дисков с использованием внешнего оптического DVD-привода, входящего в состав АСУ 9К58Б (при эксплуатации АСУ размещается в КШМ командира дивизиона). Внешний DVD-привод подключается к ПЭВМ КШМ (БМ) через стандартный USB-порт. Работа с DVD-приводом осуществляется в месте, обеспечивающем электропитание привода от сети напряжением 220 В.

2 При установке ПО в БМ 9А52Б использовать клавиатуру из состава АСУ 9К58Б.

- загрузить в изделиях 1В111СБ, 9А52Б подготовленные общесистемные данные и выполнить настройки в следующей последовательности:

импортировать классификатор понятий (функция «импорт классификатора»);

импортировать боевой состав (функция «импорт объектов управления»);

импортировать списки должностных лиц, работающих в системе (функция «импорт пользователей»);

импортировать нормативно-справочную информацию (функция «импорт НСИ»);

выполнить настройку уровня управления: указать на боевом составе собственный уровень (функция «регистрация объекта», выбрать на боевом составе соответствующий объект и нажать кнопку «Отметить как свой»);

при необходимости, изменить параметры пользователей (при условии, что импорт пользователей уже был выполнен, иначе эта операция недоступна);

при необходимости, изменить параметры СОД пользователей: значения адреса СОД при работе через аппаратуру пакетной передачи данных (АППД) 2С14 и значения IP-адресов при работе по ЛВС;

настроить (изменить) интервал действия блокировок: указать интервал времени (в секундах от 0 до 99), в течение которого блокируется запуск основного приложения «9К58Б» после трехкратной попытки ввода неправильных подписи или пароля пользователя;

проверить работоспособность элементов системы в соответствии с разделом 2.

1.3 Перенастройка (изменение структуры подчиненности) системы управления

1.3.1 В штатном режиме эксплуатации управление формированиями АСУ 9К58Б осуществляется КП дивизиона (пример схемы управления приведен на рисунке 7)

1.3.2 При выходе из строя одного из ПУ батареи, управление боевыми машинами может осуществляться непосредственно с КП дивизиона (пример схемы управления приведен на рисунке 8). Для перехода на резервную структуру управления необходимо выполнить следующие операции

на КП дивизиона и БМ (оставшихся без вышестоящего ПУ батареи) загрузить резервный «боевой состав» и «параметры пользователей», подготовленные заранее для аварийного режима управления. При загрузке («импорте») нового боевого состава вся оперативно-тактическая информация (данные по объектам управления, объектам поражения, ракетным ударам и т.п.) удаляется из базы данных автоматически;
