Проектирование электрической части атомных электростанций

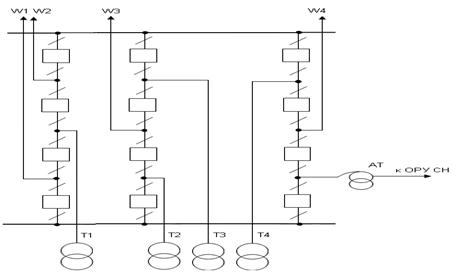

Рис.4.2. Схема 4/3 выключателя на присоединение

Imax = IГ +2* Iлэп = 0.809 +2* 0.924 = 2,657 кА

Для схемы необходимо 12 выключателей. Выбираем воздушные наружной установки выключатели типа ВНВ – 750А–63/3150 У1

Капитальные затраты: Стоимость ячейки - К = 1080,6 тыс.грн.

Общая стоимость - КΣ = 12 · 1080,

6 = 12967.2 тыс.грн.

Приведенные затраты: Зпр2 = (0,12 + 0,064 + 0,02) · 12967.2 = 2645.3 тыс.грн. Т.о. исходя из полученных значений приведенных затрат очевидно, что для схемы РУ ВН более выгодной является схема 4/3,т.к. Зпр2 < Зпр1.

Выбор схемы РУ СН:

Ранее определили, что к РУ СН присоединено 5 генераторов, дано: 5 ЛЭП и 1 присоединение для АТ, а также РТСН 3 присоединения. Т.о., РУ СН имеет 14 присоединений. Такое количество присоединений требует секционирования сборных шин РУ.

Рассмотрим схему 3/2 выключателя на присоединение.

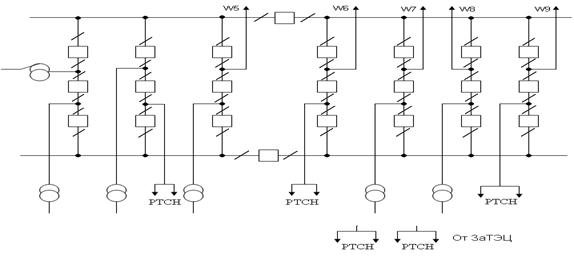

Рис 4.3 Схема 3/2 выключателя на присоединение

где Smax=Pmax/cosφн=4800/0,9=5333.33 BA Очевидно, что максимальный номинальный ток в этой схеме будет в цепи содержащей один генератор и одну ЛЭП. В этом случае максимальный ток будет равен:

Imax=IГ+Iлэп=1.839 + 1.86= 3.707 кА

Для схемы необходимо 23 выключателя. Выбираем воздушные наружной установки выключатели типа ВНВ-330А-63/4000У1

Капитальные затраты: Стоимость ячейки - К = 631.8 тыс.грн. Общая стоимость - КΣ = 23 · 631.8 = 14531.4 тыс.грн. Приведенные затраты: Зпр1 = (0,12 + 0,064 + 0,02) · 14531.4 = 2964.405 тыс.грн. Рассмотрим схему 4/3 выключателя на присоединение. Номинальный ток выключателей определяется режимом ремонта одного из выключателей, примыкающего к шинам, когда возможно протекание по некоторым выключателям суммарного тока трёх присоединений, например, тока генератора и двух ЛЭП: Imax=IГ +2 IЛЭП где

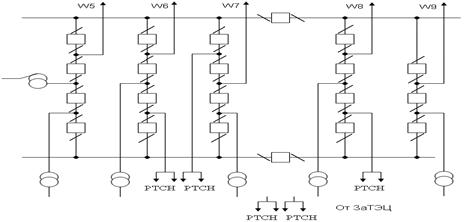

Рис.4.4. Схема 4/3 выключателя на присоединение

где Smax=Pmax/cosφн=4800/0,9=5333.33 BA

ТогдаImax = IГ + IЛЭП+I АТ= 1.839 +1.86+1.043 = 4.74 кА

Так как современная промышленность производит выключатели данного напряжения только на номинальный ток до 4 кА, то целесообразно схему 4/3 дальше не рассматривать.

3. ПРОЕКТИРОВАНИЕ СХЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ СОБСТВЕННЫХ НУЖД БЛОКА

3.1 Характеристика потребителей собственных нужд

Характерная особенность схемы электроснабжения собственных нужд (с.н.) АЭС – повышенные требования к надежности питания приводов механизмов, обеспечивающих безопасность АЭС. Механизмы с.н. АЭС относятся согласно ПУЭ к потребителям 1-ой категории и делятся на три группы:

Потребители 1 группы – это потребители, не допускающие перерыва питания более чем на доли секунды во всех режимах и требующие обязательного наличия питания после срабатывания аварийной защиты реактора; к ним относятся:

а) потребители, допускающие перерыв питания не более чем на доли секунды и требующие длительное время надежного питания после срабатывания АЗ реактора (системы КИП и А, приборы технологического контроля, системы дозиметрии, потребители постоянного тока и постоянно - горящая часть аварийного освещения);

б) потребители, допускающие перерыв питания не более чем доли секунды, но не требующие длительное время питания после срабатывания АЗ реактора (электроприводы задвижек и отсечной арматуры, БРУ-К);

в) потребители, требующие при переходных режимах в энергосистеме гарантированного питания в течение 2-х секунд для предотвращения срабатывания АЗ реактора (электромагниты приводов СУЗ, удерживающие стержни управления в заданном положении).

Потребители 2 группы

– допускают перерыв питания на время, определяемое условиями безопасности (от десятков секунд до нескольких минут) и требуют обязательного наличия питания после срабатывания АЗ реактора (насосы аварийного охлаждения зоны, спринклерные насосы, маслонасосы турбины и уплотнения вала генератора). Для питания этих потребителей применяют дизель - генераторы.

Потребители 3 группы – не предъявляют к надежности более высокие требования, чем к питанию ответственных потребителей с.н. АЭС (конденсаторные и циркуляционные насосы).

3.2 Сети питания потребителей с.н.

На АЭС должны предусматриваться следующие сети электроснабжения потребителей с.н.:

а) Сети 6 кВ и 0,4 кВ, 50 Гц надежного питания потребителей 2 группы;

б) Сеть 0,4 кВ, 50 Гц надежного питания потребителей 1 группы;

в) Сеть 220 В, 110 В, 48 В, 24 В постоянного тока для питания потребителей, не допускающих перерыв питания или допускающих кратковременный перерыв в питании;

г) Сеть 6 кВ и 0,4 кВ, 50 Гц для питания потребителей, которые не предъявляют специальных требований к питанию, т. е. потребителей 3 группы.

3.3 Схемы электрических соединений с.н.

Для потребителей С.Н. АЭС должно предусматриваться нормальное рабочее и резервное питание от рабочих и резервных трансформаторов собственных нужд и аварийных источников питания. В качестве аварийных источников питания применяются:

аккумуляторные батареи (АБ) и АБ со статическими преобразователями;

автоматизированные дизель – генераторы (ДГ) и газотурбинные установки.

3.3.1 Схема электрических соединений 6 кВ для потребителей 3 группы надежности

Сборные шины 6 кВ для потребителей 3 группы разделены на секции, количество которых выбирается, в зависимости от количества ГЦН первого контура и от количества трансформаторов с.н. (ТСН). Каждая секция присоединяется к рабочему источнику через свой выключатель. Для реакторной установки ВВЭР – 1000 устанавливают 4 таких секции – ВА, ВВ, ВС, ВД. Рабочее питание этих секций осуществляется от ТСН, в качестве которых целесообразно использовать трансформаторы с расщепленными обмотками низкого напряжения. На каждую из этих секций предусматривается ввод от магистралей резервного питания BL, BM, BN, BP, подключенных к резервным ТСН.

3.3.2 Схема электрических соединений 0,4 кВ для потребителей 3 группы надежности

Потребители секции 0,4 кВ 3 группы надежности получают питание от шин 6 кВ 3 группы надежности через понижающие трансформаторы 6,3 / 0,4 кВ. Мощность этих трансформаторов не должна превышать 1000 кВ*А при Uк = 8%. Каждая из секций 0,4 кВ должна иметь два источника питания: рабочий и резервный. В качестве рабочего источника используется отдельный трансформатор или общий для двух секций. В качестве резервного источника – либо отдельный резервный трансформатор, либо взаимное резервирование 2-х рабочих трансформаторов. В последнем случае между секциями должен быть предусмотрен секционный автомат с АВР.
