Электроснабжение промышленного предприятия

По табл. 1.3.16 [4] выбираем два кабеля (параллельное соединение) с алюминиевыми жилами с бумажной пропитанной маслоканифольной и нестекающей массами изоляцией в свинцовой или алюминиевой оболочке сечением q=(З×120) мм2 при Iдл. доп = 2×240А.

Рассчитаем экономически целесообразное сечение qэк.

где j,к=1,2А/мм нормированное значение экономической плотности тока для заданных условий работы (примем более 5000 максимума нагрузки в год) по табл. 1.3.36 |4|.

Принимаем два кабеля сечением q=(3×150) мм2.

Проверяем условие пригодности выбранного кабеля по потерям напряжения (L – 0,4 км):

R0(20)=0,2070 м/км; Х0=0,0990 м/км – активное (при 20 °С) и индуктивное сопротивления трехжильной кабельной линии по табл. 3.5 [1]. cоsφ – значение коэффициента мощности в период максимальных нагрузок за наиболее загруженную смену (примем соs φ=0,95).

Таким образом, к качестве линии, питающей РП, принимаем два параллельных кабеля с алюминиевыми жилами с бумажной пропитанной маслоканифольной и нестскающей массами изоляцией в свинцовой или алюминиевой оболочке сечением q = (З×150) мм2; при Iдл. доп = 2×275А.

Выбор защиты линии, отходящей от ГПП к РП

В качестве защиты кабельной линии 10 кВ выберем двухступенчатую токовую защиту, первая ступень которой выполнена виде токовой отсечки, а вторая – в виде максимальной токовой защиты с независимой выдержкой времени.

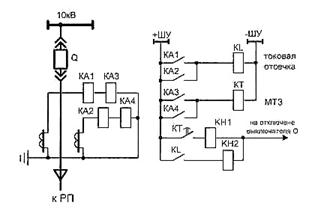

Электрическая схема такой защиты приведена на рисунке 4.

Рисунок – 8

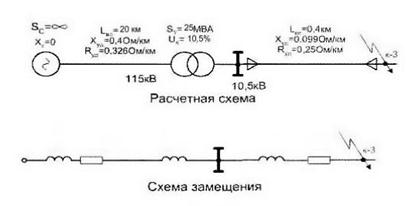

Чтобы рассчитать ток срабатывания реле КА1, КА2 и вычислить коэффициент чувствительности необходимо рассчитать ток короткого замыкания в конце кабельной линии, для этого составим схему замещения (см. рис. 5).

Вычислим базисные относительные сопротивления кабельной линии:

Рисунок – 9

Базисный ток (для точки К-З):

Ток КЗ в точке К – 3:

Вычислив значение постоянной времени Та по рис. 3.2 [2] определим значение ударного коэффициента куд:

Ударный ток в точке К-З

Уставку срабатывания реле КА1. КА2 (токовая отсечка) определим согласно (11.10) [2]:

где кнад – коэффициент надежности (примем 1,25); ксх – коэффициент схемы (для неполной звезды ксх=1); ктт – коэффициент трансформатора тока (ктт=400/5).

Согласно рекомендациям § 11.1 [2] в данном случае ток срабатывания реле КАЗ, КА4 следует рассчитать следующим образом:

Для вычисления коэффициентов чувствительности защит рассчитаем ток двухфазного короткого замыкания (как минимальный ток КЗ) в конце кабельной линии.

При расчете режима двухфазного КЗ расчетное сопротивление цепи может быть получено путем удвоения расчетного сопротивления, вычисленного для трехфазного КЗ в конце кабельной линии. Это связано с тем, что эквивалентное сопротивление схем прямой и обратной последовательности можно считать одинаковыми.

Таким образом:

Коэффициент чувствительности токовой отсечки:

5 Коэффициент чувствительности МТЗ:

Список литературы

1. Справочник по электроснабжению промышленных предприятий, под ред. А.А. Фёдорова, Москва, изд. Энергия, 1973 г.

2. Князевский Б.А., Липкин Б.Ю., Электроснабжение промышленных предприятий. 3-е издание, Москва, Металлургия, 1986 г.

3. Зелинский А.А., Старкова Л.Е. Учебное пособие для курсового и дипломного проектирования по электроснабжению промышленных предприятий: Учебное пособие для вузов. - М.: Энергоатомиздат, 1987 г.

4. Правила устройств электроустановок 6-е издание пер. и доп. с изм., Москва, Главгосэнергонадзор, 1998 г.

5. Липкин Б.Ю. Электроснабжение промышленных предприятий и установок. – М: Высшая школа, 1990–360 с.

6. Неклепаев Б.Н. Электрическая часть станций и подстанций – М: Энергоатомиздат, 1989 – 608 с.
