Железнодорожные пути на мостах

Рисунок 3.1-контруголок.

3.2 Охранные уголки

Основное назначение охранных уголков заключается в том, что при сходе колёс подвижного состава с рельсов и обломке мостовых брусьев он препятствует их продольной сдвижке в направлении движения поезда.

На всех мостах при езде на мостовых брусьях или на металлических поперечинах должны быть устроены охранные уголки или охранные брусья, кото

рые укладываются с наружной стороны путевого рельса

В качестве противоугонных уголков должны использоваться неравнобокие уголки сечением 160*100*10 мм или равнобокие сечением 125*125*10 мм. Охранные брусья должны быть сечением 15*20 см.

Противоугонные уголки укладываются на расстоянии не менее300 мм и не более 400 мм от наружной грани головки путевого рельса. На мостах с металлическими поперечинами противоугонные уголки должны соответствовать проекту. Укладка охранных уголков и брусьев производится в соответствии с Указаниями по устройству и конструкции мостового полотна на железнодорожных мостах.

Для предупреждения провала колёс сошедшего с рельсов подвижного состава над поперечными балками устраивают переходные столики, а при контруголках и охранных уголках – подвесные мостики установленной конструкции. Конструкция стыка охранного уголка показана на рис.3.2.

Рисунок 3.2-охранный уголок.

1 – стыковая уголковая накладка; 2 – стыковой болт; 3 – высокопрочный болт.

3.3 Тротуары и площадки убежища

Мосты полной длиной более 25 м, а также все мосты высотой более 3 м, мосты, расположенные в пределах станций, и все путепроводы должны иметь двухсторонние боковые тротуары с перилами, располагаемыми вне габарита приближения строений.

В северных условиях двухсторонние боковые тротуары должны иметь все мосты полной длиной более 10 м. Перила на мостах высотой от 3 до 5м там, где они отсутствуют, должны устраиваться в плановом порядке.

На двухпутных пролётных строениях, а также на двухпутных и многопутных мостах с ездой поверху на общих опорах во всех случаях должны быть тротуары в междупутье. Настил из досок укладывают снаружи колеи по 4 шт. Сечением 20х5 см с зазором 2см между досками, внутри колеи – по 2 шт. Сечением 20х3 с зазором 4 см, при отсутствии боковых тротуаров внутри колеи укладывают три доски. Над подвижными концами пролётных строений настил должен иметь возможность перемещения вместе с подвижными концами пролётного строения.

На тротуарах с металлическими консолями рекомендуется применять металлический настил просечного или рифлёного профиля, возможно применять настил из арматурной стали, а также настил из железобетонных плит. Металлический настил разрешается укладывать внутри колеи.

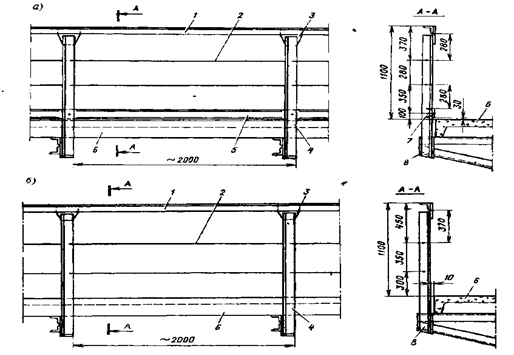

Рисунок 3.3-перила.

1 – поручень перил 80*80*8; 2 – заполнение перил; 3 – фасонка; 4 – стойка перил 80*80*8; 5 – заполнение перил – швеллер №14; 6 – плита тротуара; 7 – болт диаметром 22 (мм); 8 – фасонка.

Для укрытия людей, противопожарного инвентаря, механизмов, оборудования и материалов при производстве ремонтных работ на мостах должны быть устроены убежища.

Убежища на мостах должны располагаться через 50 м с каждой стороны пути в шахматном порядке (на скоростных линиях – через 25 м). При длине моста 50 - 100 м допускается устраивать по одному убежищу с каждой стороны пути. Размеры убежищ: 3 м вдоль оси моста и 1 м поперёк оси моста.

Тротуары и убежища на всех постоянных мостах должны ограждаться перилами высотой 1,1 м. Стойки и поручни должны быть не менее 70х70х8 мм.

4. Расчёт элементов мостового полотна (деревянной поперечины)

К расчёту назначено металлический мост с полотном на деревянных поперечинах (конструктивная схема см. рис. 5.), с расстоянием между балками В=2,03 (м). Нагрузка составляет 172 (кН/ось).

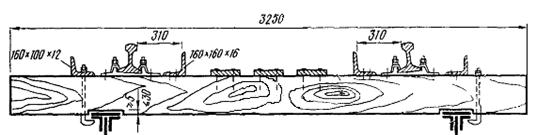

Рисунок 4.1-схема деревянной поперечины.

Данные из таблиц СНиП 2.05.03-84*

В=203 (см)

- сила прикладываемая на центральную поперечину из 3-х;

1)

2)

3)

4)

Проверка прочности

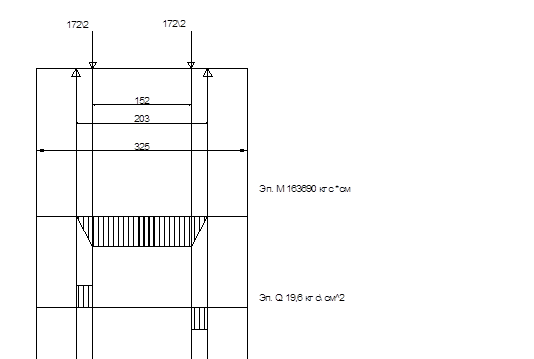

Рисунок 4.2- Эпюры моментов.

Вывод: проверка выполняется, расчётные напряжения меньше предельных, данное сечение мостобрусса подходит для заданной нагрузки на ось.

5. проектирование бесстыкового пути на мостах

Стыки рельсов источник ударно-динамических воздействий на путь. Хотя укладка рельсов стандартной длины 25 м разрешается на любых мостах, но необходимо стремиться к возможно меньшему числу стыков в пределах мостов, а на малых мостах их вообще не допускать.

5.1 Бесстыковой путь с уравнительными приборами

В курсовой работе необходимо запроектировать бесстыковой путь с уравнительным прибором укладываемый на мосту в г. Ржев, при температуре укладки tвук = +14°С.

1) назначаю длину рельсовой плети с учётом длины уравнительного прибора и длиной температурного пролёта

2) Полное перемещение рельсовой плети:

Район расположения – г. Ржев

округляю до в большую сторону
