Доработка конструкции главного сцепления трактора класса 1.4 с целью улучшения разгонных показателей агрегатов

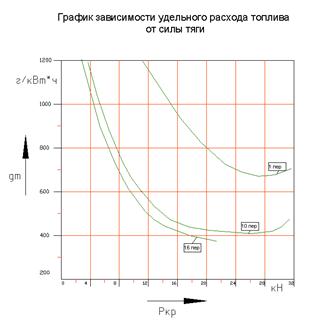

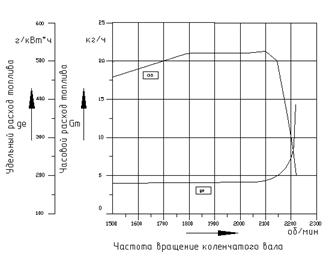

В результате проведенного анализа тягового расчета трактора Беларус-922 класса 1,4 с модернизированным муфт

ой сцепления видно, что при такой муфте сцепления скоростная характеристика трактора незначительно улучшилась сила тяги возросла на 2%. Это позволяет нам сказать, что модернизация несет с собой технико-экономический эффект.

5. РАСЧЕТ ОПЕРАЦИОННО-ТЕХНОЛОГИЧЕСКОЙ КАРТЫ НА ВСПАШКУ

Организационная технология – это комплекс агротехнических, технических, организационных и экономических правил по высокопроизводительному использованию машинных агрегатов обеспечивающих высокое качество полевых механизированных работ. Для конкретных условий разрабатывают операционные технологии по отдельным видам работ и рабочим участкам, и представляют их в форме операционно-технологических карт. Разработаем операционно-технологическую карту для вспашки почвы. Исходные данные представлены в табл. 5.1.

Таблица 5.1 Исходные данные

Скоростной режим устанавливают с учетом загрузки двигателя, пропускной способности машины и количества выполняемых работ. Рабочая скорость движения должна находиться в интервале агротехнических возможных скоростей т.е.

По табл. 2.5 ([3], стр. 49) выбираем агротехнически допустимую скорость движения для вспашки, которая составит

Рабочую скорость движения агрегата определим по формуле 5.1 ([3] стр.74)

(5.1)

где - теоретическая скорость движения, м/с; - буксование движителей, %. Эти данные берутся из годовой характеристики для данного фона при (табл. 1.8…1.28 [3] стр. 30); - радиус качения колесами (табл. 1.2 [3] стр. 10), м; - номинальная частота вращения коленчатого вала двигателя (табл. 1.2…1.3 [3] стр. 10), с-1; - передаточное число трансмиссии по данной передаче, на IV передаче.

Действительная частота вращения коленчатого вала определяется по уравнению 5.2 ([2], стр. 74)

(5.2)

где - максимальная частота вращения коленчатого вала двигателя на холостом ходу, = 39,7 (табл. 1.1 [3]); - сила, не используемая по сцеплению, кН; - сила, не используемая по условиям загрузки трактора, кН; - сопротивление агрегата, кН.

Тяговое сопротивление плуга определим по формуле 5.3 ([3] стр. 69).

(5.3)

где - удельное сопротивление почв при вспашке, =43 кН/м2, - глубина вспашки, =0,22м, - ширина захвата плужного корпуса, =0,35м; -число корпусов, =3; - поправочный коэффициент, учитывающий вес почвы на корпусах плуга, =1,2 ([3], с. 69); - вес плуга, =7,65кН; =3 градуса – уклон местности.

Подставляя исходные данные в формулу 5.1, получим

кН

Номинальная касательная сила тяги подсчитывается по формуле 5.4 ([3], стр. 9)

,(5.4)

где - номинальная эффективная мощность двигателя, =58,9 кВт; - передаточное отношение трансмиссии от коленчатого вала двигателя к оси ведущих колёс трактора, =49; - механический КПД трансмиссии трактора, -радиус качения колеса или радиус начальной окружности ведущей звездочки =0,483м; - частота вращения коленчатого вала двигателя при номинальном скоростном режиме, =36,7с-1.

Все необходимые для расчета значения исходных данных принимаем по техническим характеристикам трактора МТЗ-922 из табл. 1.2 ([3] стр. 10).

Механический КПД трансмиссии определяется по следующей зависимости
