Производственно-техническая инфраструктура предприятий сервисного обслуживания ТМО

2.2.1.4. Технические, санитарно-технические и бытовые помещения

Площади компрессорных, трансформаторных, электрощитовых, насосных, вентиляционных камер определяются в зависимости от оборудования устанавливаемого в перечисленные помещения и располагаются, как в производственном корпусе, так и отдельно во вспомогательных помещениях.

Перед определением площади компрессорной необходимо по

добрать марку компрессора. Для выбранной марки (KA112A-400) по технической характеристике определяем площадь fОБ и умножаем на коэффициент Кпр , который для помещения компрессорной принимается 4,5÷5.

Оборудование складов (емкости, насосы, стеллажи и пр.) и определяется площадь, занимаемая этим оборудованием fОБ, после чего считается площадь склада:

м2 (2.18)

где КП – коэффициент плотности расстановки оборудования, КП =5.

Fck= 1,2*5=6м2

Таблица 2.7

компр

F=

6

м^2

насос

F=

7,2

м^2

вент

F=

7,2

м^2

эл. Щит

F=

6

м^2

К бытовым помещениям в производственно-складском корпусе относятся: гардеробные для технологических рабочих; санитарно-бытовые помещения; помещения для отдыха; комната мастеров (механиков); курительные.

Для хранения одежды технологических рабочих предусматривают гардеробные. Гардеробные представляют собой помещения, где расположены шкафы (для одежды и обуви) и лавки.

Гардеробное помещение имеет площадь 42 м.

Комната мастеров представляет собой помещение площадью 18 м( м).

Душевые (4 шт.) установлены в один ряд площадью 18 м. Размер одной душевой: 2,1 2,1 м.

Умывальники (4 шт.) установлены в один ряд площадью 6 м. Размер одного умывальника: 0,65 0,65 м.

Комната отдыха рабочих представляет собой помещение площадью 30 м ( м).

Уборная и умывальники 18 м

2.2.2. Площадь зоны хранения (ожидания готовых автомобилей)

При укрупненных расчетах площадь зоны хранения определяется:

Fx=fo×Acc×Kп , м2, (2.19)

где fo – площадь занимаемая ТС (наибольшие габариты), м2;

Acc – списочный состав техники хранящейся на предприятии;

Kп – коэффициент плотности расстановки автомобиле-мест хранения,

Kп = 2,5÷3,0.

FX = 21,3375∙ 4∙ 3 = 34630,7625 м2

2.2.3. Площади административных и бытовых помещений

Административно-бытовой корпус в нашем предприятии будет располагаться непосредственно в здании производственного корпуса.

АБК включает в себя: помещения управления предприятием; помещения здравоохранения; помещения общественного питания; конструкторские бюро; охрану труда; диспетчерские; санитарно-бытовые помещения. Эти помещения являются объектом архитектурного проектирования и должны соответствовать требованиям СНиП 2.09.04-87.

На стадии предварительных расчетов ориентировочно общая площадь АБК может быть определена по графику, рис.2.1.

АБК предприятия составляет 15 ∙ 73 = 1095м2.

(2.20)

Ft= 3366,4+785+1095+34631/80/100=4,984675

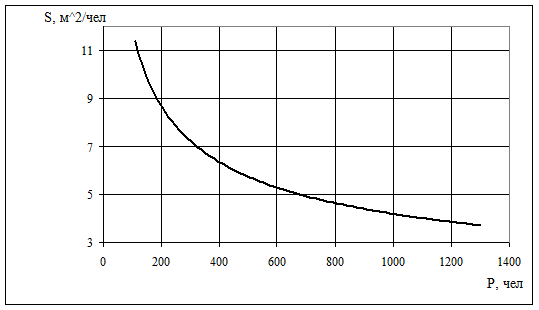

Рис. 2.1. Зависимость удельной площади S административно-бытовых помещений от числа работающих Р (по данным гипроавтотранса)

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

Технологическое проектирование (реконструкция) автотранспортных предприятий/Под редакцией О. Ф. Данилова: Учебно-методическое пособие. – Тюмень: ТюмГНГУ, 1996. – 245 с.

Напольский Г. М. Технологическое проектирование автотранспортных предприятий и станций технического обслуживания: Учебник для ВУЗов. – 2-е изд., перераб. и доп. – М.: Транспорт, 1993.- 271 с.

www.garo.ru

Грибков В. М., Карпейкин П. А. Справочник по оборудованию для технического обслуживания и ремонта автомобилей. М. Россельхозиздат, 1984

Положение о техническом обслуживании и ремонте подвижного состава автомобильного транспорта. М. Транспорт, 1988
