Судовые топливные насосы высокого давления

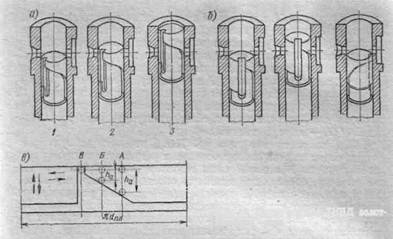

Рис. 5. Расположение отсечных кро­мок у плунжеров ТНВД золотнико­вого типа

Рис. 6. Схема работы ТНВД золот­никового типа

Одна из конструкций механизма поворота плунжера (рис. 7): на втулку 1 свободно надета поворотная втулка 5 с закреплен­ным

на ней зубчатым венцом 4; крестовина 6, отфрезерованная заодно с плунжером 2, входит в прямоугольные пазы поворотной втулки; зубчатая рейка 3, связанная с общей для всех ТНВД тя­гой управления топливоподачей, входит в зацепление с зубчатым венцом поворотной втулки; передви­гаясь с помощью тяги управления, рейки разворачивают все плунжеры ТНВД на одинаковый угол, изменяя величину цикловой подачи.

Рис. 7. Механизм поворота плунжера ТНВД золотниково­го типа

ТНВД двигателей Бурмейстер и Вайн типа ДКЗРН (рис. 8). В корпусе 1 насоса устанавливается съемная втулка 5 с запрес­сованной стальной тонкостенной втулкой 6, которая центрирует­ся сверху корпусом 4 всасывающего клапана. Верхняя часть кор­пуса входит в крышку 2. Внизу втулка имеет посадочный пояс для центровки в корпусе насоса. Два резиновых кольца 9, по­ставленных в канавки посадочного пояса, предотвращают попада­ние топлива в смазочное масло толкателя. Выше посадочного по­яса между втулкой и корпусом находится приемная полость на­соса. Через отверстие V топливо поступает в приемную полость, поднимается вверх к корпусу всасывающего клапана.

Отрицательный профиль кулачных шайб значительно сокра­щает время, отводимое на процесс наполнения, по сравнению с шайбами положительного профиля. Для улучшения наполнения при большей цикловой подаче топлива ТНВД имеет всасывающий пластинчатый клапан и окно во втулке.

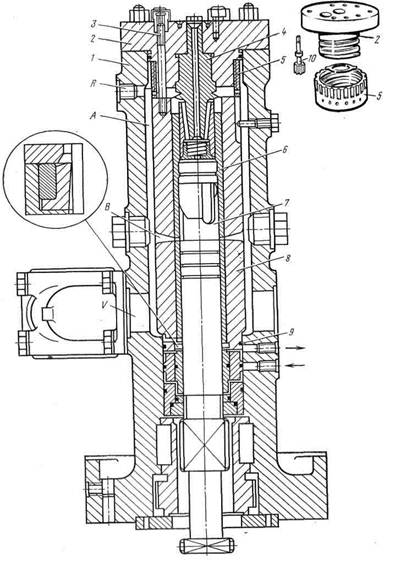

Рис. 8. Конструкции ТНВД двигателя типа ДК3РН

Принцип действия насоса. При ходе плунжера вниз топливо поступает в корпус всасывающего клапана, отжимает вниз кольцевой пластинчатый клапан и заполняет надплунжерное прост­ранство насоса. Процесс наполнения продолжается в течение все­го нисходящего хода плунжера, в то время как в ТНВД золот­никового типа, не имеющих всасывающего клапана на участке хода плунжера, обратного полезному ходу, наполнение прекраща­ется, давление в надплунжерном пространстве снижается, что при­водит к парообразованию и ухудшению наполнения насоса.

В начале хода плунжера вверх происходит перепуск топлива через окно В, но как только торец плунжера перекроет окна и давлением топлива закроется всасывающий клапан, оно будет на­гнетаться по центральному каналу в корпусе 4 в трубопровод вы­сокого давления, откуда по форсуночным трубкам поступит к двум форсункам, установленным в каждой крышке цилиндра. После того как спиральные регулировочные кромки плунжера откроют окна В (надплунжерное пространство сообщится с прием­ной полостью А насоса), произойдет отсечка впрыска. При даль­нейшем ходе плунжера топливо через отверстие R будет сливать­ся в специальный бачок. Непрерывным потоком топлива удаля­ются из корпуса выделяющиеся пары топлива, что также обес­печивает хорошее наполнение насоса.

Регулирование цикловой подачи производится поворотом плун­жера, при этом изменяется конец подачи топлива.

Начало подачи топлива регулируют передвижением втулки 8 по отношению к плунжеру 7 насоса, положение которого опреде­ляется кулачной шайбой. При перемещении втулки вверх увеличи­вается продолжительность перепуска топлива через окно В в нача­ле восходящего хода, уменьшается угол опережения подачи. Втул­ку передвигают с помощью стяжных шпилек 3, ввернутых в то­рец втулки и проходящих через отверстия в крышке корпуса. По­ложение втулки в корпусе насоса по высоте фиксируется гайкой 5 за счет ее перемещения по резьбе крышки 2. На наружной по­верхности гайки отфрезерован зубчатый венец, в зацепление с ко­торым входит шестерня 10, выполненная заодно со шпинделем. Верхний конец шпинделя имеет квадрат и риску; на крышке 2 нанесена шкала, позволяющая производить точную регулировку начала подачи. Один поворот шпинделя изменяет высоту откры­тия окна на 2 мм. После перемещения гайки 5 затягивают гайки шпилек 3, прижимая втулку к торцу гайки 5.

При необходимости отрегулировать опережение подачи топли­ва на большую величину, чем позволяет смещение втулки насоса, разворачивают кулачную шайбу ТНВД.

Насосы золотникового типа могут выполняться одно- и много­секционными. ТНВД золотникового типа по сравнению с клапан­ными насосами отличаются простотой конструкции и регулирова­ния и большей надежностью в эксплуатации.

Настройка топливных насосов производится после установки насоса на двигатель, проверку настройки — после регулирования цикловой подачи отдельных ТНВД. Настройка ТНВД должна обеспечить: правильную установку кулачной шайбы; установку

Механизма регулирования цикловой подачи; установку «нулевой одачи».

Установка кулачных шайб должна обеспечить указанный за­водом-строителем угол опережения подачи топлива. Для ТНВД с регулированием начала подачи топлива на всех режимах оста­ется неизменным угол п. к. в., при котором происходит конец по­дачи топлива. Завод-строитель для этих насосов указывает угол п. к. в. (отсчитанный от ВМТ), при котором ролик толкателя насоса выходит на выступ кулака, а плунжер приходит

в ВМТ.

Установку кулачной шайбы производят в следующей после­довательности: валоповоротным устройством поворачивают ко­ленчатый вал и по маховику устанавливают кривошип на задан­ный угол; поднимают рычагом ролик толкателя насоса, поворачи­вают на валу кулачную шайбу так, чтобы ролик стал на выступ кулака, и в этом положении закрепляют шайбу; вынимают нагне­тательный клапан (рис. 9) и над плунжером 1 ТНВД устанав­ливают специальный линейный индикатор 2. Несколько раз про­ворачивая коленчатый вал вперед и назад, определяют наиболь­шее показание индикатора, соответствующее верхнему положению плунжера, по маховику определяют угол п. к. в., соответствующий этому положению, и, если необходимо, корректируют положение кулачной шайбы.

Проверка угла опережения подачи топлива проводится после закрепления кулачных шайб. Для насосов с регулированием на­чала подачи проверка производится для 100%-ной нагрузки.

Для клапанных насосов геометрическое начало подачи соот­ветствует посадке перепускного клапана ( рис. 2 и 4) на гнездо. В формуляре двигателя указывают величину хода плунже­ра ТНВД в момент начала подачи топлива и угол опережения подачи. Для проверки над перепускным клапаном 4 ставят вто­рой индикатор 3 ( рис. 9).

Последовательность работ при проверке угла опережения по­дачи топлива: рукоятку поста управления ставят на 100%-ную нагрузку; поворачивают коленчатый вал так, чтобы индикатор, установленный над плунжером, показал величину хода плунжера (указанную в формуляре) для начала подачи топлива; регулиро­вочным винтом 6 ( рис- 4) устанавливают величину открытия клапана 0,02 мм, для этого вначале кывертывают винт 6, удли­няя толкатель, затем ввертывают винт до остановки стрелки ин­дикатора, установленного над клапаном, и от этого положения поднимают клапан па 0,02 мм; по маховику снимают отсчет угла опережения подачи топлива оп.
