Технология ремонта рабочей тормозной системы ГАЗ-3307

Надевают на упорные стержни 5 поршней пружины 15, головки 6 и запрессовывают стержни в поршни. После запрессовки упорных стержней оттягивают головку 6 от поршня и проверяют торцовый зазор между ними, который должен быть 1,1 — 1,4 мм. Зазор проверяют двумя щупами, вставляя их одновременно с диаметрально противоположных сторон.

Надевают на поршни уплотнительные резиновые кольца 13 и возвратны

е пружины 4. Зажимают фланец вторичного картера в тиски. Устанавливают вторичный поршень 3 с пружиной в корпус так, чтобы пазы поршня располагались напротив боковых отверстий корпуса, а затем, продвинув поршень внутрь, завертывают упорный болт 10, установив под его головку новую медную прокладку. Устанавливают первичный поршень 8 в картер цилиндра и завертывают упорный болт с медной прокладкой. На вторичный картер цилиндра устанавливают уплотнительные резиновые кольца 14 и соединяют корпуса между собой. Устанавливают в картеры клапаны избыточного давления 1 и завертывают штуцера, болты с надетыми на них муфтами с медными прокладками. Вставляют толкатель 9 с защитным чехлом.

Гидровакуумный усилитель тормозов

Перед сборкой гидровакуумного усилителя детали промывают. Манжеты погружают в теплое касторовое масло или в тормозную жидкость температурой не менее 4-15 °С. Внутреннюю полость цилиндра смазывают касторовым маслом или тормозной жидкостью.

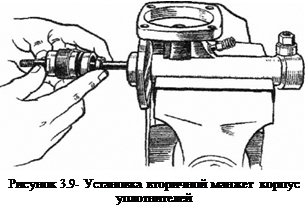

Собирают гидровакуумный усилитель в порядке, обратном разборке. При сборке поршень с толкателем (штоком) устанавливают в цилиндр усилителя так, как показано на рис. 3.4. Не продвигают поршень в цилиндр усилителя более 100 мм от края цилиндра, чтобы не, повредить манжету поршня. Манжеты устанавливают в корпус уплотнителей (рис. 3.8 и 3.9). При сборке переднего корпуса камеры с цилиндром обеспечивают совмещение отверстий в корпусе, прокладке и цилиндре. При сборке заднего корпуса совмещают на корпусах метки, сделанные при разборке. Под гайки, болты которых используются для крепления усилителей, шайбы не ставят.

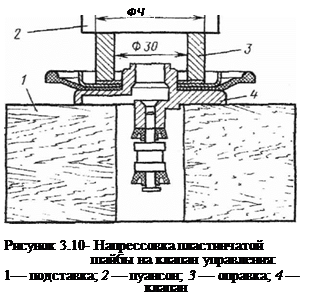

Сборка клапана управления показана на рис. 3.10.

3.4 Порядок испытаний главного цилиндра с гидровакуумным усилителем

Главный тормозной цилиндр:

После установки главного цилиндра на автомобиле его заполняют тормозной жидкостью, прокачивают систему, а затем проводят окончательную проверку работоспособности главного цилиндра, для чего зажимают на тормозную педаль усилием 700 — 1000 Н и, удерживая ее в течение 0,5— 1 мин, осматривают места соединений корпусов, упорных стержней поршней, штуцеров, муфт, трубок. Малейшее подтекание тормозной жидкости недопустимо. В указанном положении не должно быть перемещения тормозной педали.

Проверку на герметичность клапанов избыточного давления главного цилиндра определяют на специальном стенде с помощью манометров, установленных вместо датчиков сигнала "Стоп". Клапаны избыточного давления должны удерживать давление не менее 40 кПа в течение 1 ч.

Гидровакуумный усилитель тормозов

При испытаниях определяют герметичность цилиндра усилителя, надежность уплотнительных манжет толкателя поршня, манжет клапана управления, резьбовых соединений цилиндра гидровакуумного усилителя. Для этого нажимают на педаль тормоза с усилием 700 — 1000 Н при отсутствии разрежения в системе и, удерживая педаль в течение 0,5— 1 мин, убеждаются в отсутствии течи жидкости из системы.

Проверяют, нет ли уменьшения уровня жидкости в резервуаре главного тормозного цилиндра; герметичность манжеты и клапана (шарика) поршня цилиндра усилителя. Для определения герметичности манжеты и клапана поршня нажимают на педаль тормоза с усилием 300 — 500 Н при отсутствии разрежения в системе. Затем пускают двигатель. При этом педаль приблизится несколько к полу кабины. Удерживая педаль с тем же усилием в течение 0,5 — 1 мин и не останавливая двигатель, убеждаются в отсутствии ее перемещения.

Для проверки растормаживаемости всей тормозной системы поднимают одно из передних колес автомобиля (при установке усилителя в передний контур) или задний мост (при установке усилителя в задний контур), при работающем двигателе нажимают на педаль, а затем отпускают ее. Колесо должно свободно вращаться.

Для проверки герметичности вакуумной камеры, клапана управления усилителя и всей системы вакуумного трубопровода пускают двигатель и, дав ему немного поработать, отключают его. Через 2 — 3 мин нажимают на педаль тормоза. При герметичности вакуумного трубопровода, запорного клапана, камеры усилителя и клапана управления должно слышаться шипение воздуха, поступающего в усилители через воздушный фильтр, расположенный в кабине водителя.

Заключение

В данной курсовой работе проанализирована конструкция рабочей тормозной системы автомобиля ГАЗ-3307 и изучена технология ремонта главного тормозного цилиндра с гидровауумным усилителем. А также были выявлены основные неисправности рабочей тормозной системы и изучены методы их устранения. В заключении была разработана маршрутная карта сборки главного тормозного цилиндра с гидровакуумным усилителем.
