Проектирование здания детского сада на 320 мест

1. Архитектурно-строительная часть

1.1 Строительно-климатическая характеристика

Проектируемое здание – детский сад на 320 мест.

Требования к зданию:

– функциональная целесообразность, т.е. здание должно полностью отвечать тому процессу для которого оно предназначено;

– архитектурно-художественная, т.е. здание должно быть привлекательным по своему экстерьеру (

внешний вид) и интерьеру (внутренний вид);

– степень долговечности – II;

– степень огнестойкости – I;

– класс здания – II.

Район строительства – г. Темиртау.

Рельеф участка спокойный с максимальным перепадом высотных отметок 1,4 м.

Район строительства имеет следующие климатические характеристики:

– снеговой район III.

– ветровой район I.

– грунтовые воды отсутствуют.

Допустимое давление на грунт 3,1 кгс/см2.

Глубина промерзания грунта достигает 1,9 м.

Климатическом район IIIa: средняя месячная температура января -14,5оС; средняя месячная температура июля +20,4оС.

По ветровой нагрузке место строительства относится к I району, величина ветровой нагрузки Wо=480 Н/м2.

Средняя скорость ветра за зимний период 15 м/с.

Средняя месячная относительная влажность воздуха: наиболее жаркого месяца 70%, наиболее холодного месяца 68%.

1.2 Объемно-планировочное решение

Длина здания 70,14 м, ширина 38,81 м.

Площадь застройки – 1863,5 м2.

Площадь общей застройки – 4421,7 м2.

Полезная площадь – 2900,3 м2.

Этажность – 3.

Высота этажа – 3,3 м.

Высота здания – 12,3 м.

Количество входов – 13.

Крыша плоская. Конфигурация здания в плане имеет сложную форму, рисунок 1.

2

4

3

1

1 – Левое крыло здания, 2 – правое крыло здания,

3 – заднее крыло здания, 4 – бассейн.

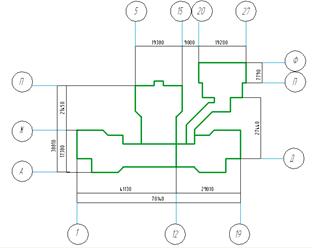

Рисунок 1 – Конфигурация здания в плане

1.3 Конструктивное решение

Конструктивная система здания – каркасная. Трехэтажное здание – кирпичное и решено с полным железобетонным каркасом. Так же в здании предусмотрен резервуар для бассейна.

Фундаменты: По конструктивному решению фундаменты ленточные сборные под все стены здания, выполнены из сборных ж/б блоков с подушкой. Глубина заложения в связи с наличием техподполья 2,32 м, в помещении бассейна глубина заложения составляет 1,9 м.

Отметка подошвы фундамента – 3,250 м.

Толщина фундаментной стены – 600 мм.

Ширина подушки фундамента – 2000 мм.

Колонны: Основными несущими конструкциями здания являются железобетонные монолитные колонны сечением 640 мм из бетона класса В15, армированных арматурой класса А-III. Фундаменты под колонны приняты сборными на подушках.

Конструкция кровли – плоская, покрытая слоями теплоизоляции PAROC ROS 210 мм и Унифлекса ЭКП 6 мм и 1 слой рубероида на горячем битуме. Водосток наружный.

Стены и перегородки: Наружные и внутренние стены приняты из кирпичной кладки. Наружные стены имеют толщину 640 мм, в качестве утеплителя принят ПЕНОПЛЕКС тип 35, толщиной 50 мм, с внутренней стороны стены отделаны листами гипсокартона (влагостойкий).

Перегородки выполнены из гипсокартонных панелей толщиной 120 мм с опиранием на монолитные железобетонные полы по грунту на первом этаже и на многопустотное перекрытие на остальных этажах.

Стенами подвала являются сборные ж/б блоки, поэтому они требуют вертикальную обмазочную и горизонтальную из рулонных материалов гидроизоляцию.

Перекрытия: Перекрытие этажей решено многопустотным. Перекрытие первого этажа монолитное. Опирание панелей – непосредственно на колонну и несущие стены. Покрытие здания решено аналогичным перекрытию.

Окна: Окна являются основными вертикальными конструкциями для обеспечения естественной освещенности помещений. В конструкцию оконного блока входят: пластиковая оконная коробка, заделанная в стену; оконные спаренные переплеты и подоконная доска.

По материалу конструкции окна выполнены из пластика. Зазор между коробкой и стеной тщательно монтажной пеной. Откосы отштукатурены снаружи и внутри. На строительную площадку оконные блоки были привезены полностью подготовленными к установке (остекленными переплетами из огнеупорного стекла, снабженными приборами). Окна имеют двойное остекление с расстоянием между стеклами 47 мм.

Двери: Двери внутренние – пластиковые. Расположение, количество и размеры определены с учетом числа входов (13), вида здания. Двери состоят из коробок, представляющих рамы, укрепленные в дверных проемах стен, перегородок и полотен, навешенных на дверные коробки.

По количеству полотен двери запроектированы однопольные. По положению в здании: внутренние и наружные. В перегородках зазор между коробкой и стеной закрывают наличником и заполняют монтажной пеной.

Лестницы: В проекте запроектирована железобетонная лестница с металлическими перекладинами. Ширина лестницы 1200 мм. Поручни – металлические высотой 900 мм. Размер ступеней 250 х 152 (h) мм.

1.4 Отделка помещений

Отделку помещений выполняем в следующем порядке, представленном в таблице 1.

Таблица 1 – Ведомость отделки помещений

Тип отдел-ки

Наименование помещений

Потолок

Стены или перегородки

Низ стен или перегородок

Примечание

Площадь м2

Вид отделки

Площадь м2

Вид отделки

Площадь м2

Вид отделки

Высота мм

Техподполье

1

Тепловой пункт помещений ремонта светильников, венткамера

67,5

Затирка, известковая побелка



Бассейн

2

Комната медсестры, комната инструктора

19,9

Затирка водоэмульсионная окраска

77,3

Штукатурка, водоэмульсионная окраска



3

Тамбур, вестибюль, коридор, раздевальная, спортинвентарная, галерея

107,6

Затирка, водоэмульсионная окраска

428,7

153,4

Штукатурка

Водоэмульсионная окраска

275,3

Масляная окраска

2000



4

Санузел, узел управления, лаборатория анализа воды, комната уборочного инвентаря

17,2

Затирка, водоэмульсионная окраска

89,8

38,2

Штукатурка

Водоэмульсионная окраска

51,6

Глазурованная плитка

1500



5

Душевые, санузел инструктора

21,8

Затирка водоэмульсионная окраска

124,4

Штукатурка, глазурованная плитка



6

Вентиляционная камера

15,5

Затирка, известковая побелка

48,0

Штукатурка, известковая побелка



7

Зал ванны бассейна

85,1

Улучшенная штукатурка

Плитка

175,1

103,9

Улучшенная штукатурка

Плитка

71,2

Глазурованная плитка

2500



Детский сад 1 этаж

2

Раздевальная, групповая, спальная, кабинет психолога, комната охраны

271,5

Затирка, водоэмульсионная окраска

840,5

Штукатурка, водоэмульсионная окраска



3

Тамбур, вестибюль, коридор, холл, комната персонала, сортировка белья, кладовая сухих продуктов, приемная, лифтовый холл

92,1

Затирка, водоэмульсионная окраска

678,9

331,6

Штукатурка,

водоэмульсионная окраска

347,3

Масляная окраска

2000



4

Туалетная, буфетная, санузел, помещение пищевых отходов, кладовая уборочного инвентаря, комната личной гигиены женщин, загрузка, кладовая овощей, моечная, заготовочный цех, кухня

166,6

Затирка, водоэмульсионная окраска

557,6

257,0

Штукатурка

Водоэмульсионная окраска

300,6

Глазурованная плитка

1500



5

Помещение сушки и глажки, постирочная, душ, процедурная

42,8

Затирка, водоэмульсионная окраска

142,7

Штукатурка, глазурованная плитка



6

Электрощитовая, помещение камеры охлаждения

22,6

Затирка, известковая побелка

88,2

Штукатурка, известковая побелка



8

Физио-кабинет, медпункт, палата изолятора

36,5

Затирка, водоэмульсионная окраска

117,8

Штукатурка, масляная окраска



9

Лестничные клетки

53,4

Затирка, водоэмульсионная окраска

487,7

195,2

Штукатурка,

Водоэмульсионная окраска

292,5

Масляная окраска

1500



2,3 этажи

2

Раздевальная, групповая, спальная, методический кабинет, бухгалтерия, кабинет заведующего, комната персонала

1444

Затирка, водоэмульсионная окраска

2614,7

Штукатурка, водоэмульсионная окраска



3

Коридор, лифтовый холл, кладовая спортинвентаря, комната кастелянши и чистого белья, хоз. кладовая

238,5

Затирка, водоэмульсионная окраска

726,5

262,5

Штукатурка,

Водоэмульсионная окраска

461,0

масляная окраска

2000



4

Туалетная, буфетная, санузел

316,6

Затирка, водоэмульсионная окраска

847,2

412,8

Штукатурка,

Водоэмульсионная окраска

434,4

Глазурованная плитка

1500



8

Зал для гимнастических занятий, зал музыкальных занятий

146,4

Затирка, водоэмульсионная окраска

178,8

Штукатурка, масляная окраска
