Проектирование несущих железобетонных конструкций многоэтажного промышленного здания

Если бы указанные требования не выполнялись, расстояние а пришлось бы увеличить, а расчёт (п.3.6.) произвести заново.

3.6 Конструирование поперечной рабочей арматуры панели

Конструирование поперечной арматуры заключается в выборе класса, диаметра и шага поперечных стержней. Обычно конструирование сопровождается расчётом, в результате которого устанавливается,

обеспечена ли прочность элемента по наклонному сечению. Однако, учитывая сравнительно небольшой объем курсового проекта, ограничимся лишь конструированием.

Используем поперечную арматуру из проволоки класса Вр-I, диаметром 5 мм (Æ5Вр-I).

Шаг поперечной арматуры назначаем не основе конструктивных требований п.5.27 СНиП [2]:

на приопорных участках длиной, равной ¼ пролета l0= l/4 = 7,8/4 = 1,95 м

при высоте сечения h ≤ 450 мм (в данном случае h = 350 мм) шаг поперечной арматуры должен быть не более:

,

S1 £ 150 мм.

Принимаем S1 = 150 мм (кратно 50 мм), см. прил.1.

на остальной части пролёта при высоте сечения h > 300 мм шаг поперечной арматуры должен быть не более:

,

S2 £ 500 мм.

Принимаем S2 = 250 мм (кратно 50 мм).

При h ≤ 300 мм поперечную арматуру на этом участке допускается не устанавливать.

Поперечные стержни входят в состав плоского каркаса, которому присвоим марку К-1 (см. арматурные чертежи в графической части). Продольные стержни этого каркаса принимаем конструктивно, из арматуры Æ8А-I.

Для возможности свободной укладки каркаса в форму концы всех его стержней должны отстоять от грани элемента на 10 мм (п.5.9 СНиП [2]). Величина защитного слоя бетона для поперечной и конструктивной арматуры в рёбрах высотой h ≥ 250 мм должна быть не менее диаметра стержня и не менее 15 мм (п.5.6 СНиП).

Продольная напрягаемая арматура не входит в состав никаких каркасов, так как приварка к ней стержней ухудшает её прочностные свойства.

Поперечные ребра армируем каркасами К-2. Используем те же виды арматуры, что и для каркаса К-1. Шаг стержня назначаем конструктивно (например, 200 мм).

3.7 Расчет полки панели на местный изгиб

3.7.1 Общие соображения

Плитная часть панели (или просто плита), называемая в тавровом сечении полкой, работает на изгиб как пластина, опёртая по контуру на продольные и поперечные ребра. Работа плиты под действием нагрузок зависит от соотношения сторон опорного контура.

При отношении сторон l2/l1 > 2 (рис.3.3, а), плиты работают в направлении меньшей стороны, а в другом направлении за них работают рёбра. Такие плиты называются балочными, так как их рассчитывают как балки пролётом l1, выделяя из них полосы шириной b = 1 м.

При отношении сторон l2/l1 ≤ 2 (рис.3.3, б), что бывает, например, при частом расположении поперечных рёбер, плиты работают в двух направлениях в плане и их называют за это плитами, опёртыми по контуру. Изгибающие моменты в таких плитах меньше, чем в балочных, поэтому опёртые по контуру плиты являются более эффективными. Следует помнить, что в запас прочности расчёт такой плиты можно провести и по балочной схеме.

Очевидно, что в нашей панели перекрытия, у которой поперечные ребра расположены только по краям, имеем дело с балочной плитой.

3.7.2 Нагрузки на полку панели

Равномерно распределённая нагрузка на полку панели с несущественным превышением может быть принята такой же, как и для всей плиты (табл.2.1). Линейную расчётную нагрузку определяем сбором поверхностной нагрузки с условной ширины b = 1 м:

q = P0 b γn = 13,091·1,0·0,95 = 12,436 кН/м.

3.7.3 Расчётная схема полки, внутренние усилия

В рёбристой панели расчётная схема полки принимается в виде балки с жёсткой заделкой на концах (рис.3.4, а), в панели типа 2Т - в виде двухопорной консольной балки (рис.3.4, б).

Расчётный изгибающий момент:

в рёбристой панели (с учётом перераспределения усилий):

;

в панели типа 2Т:

.

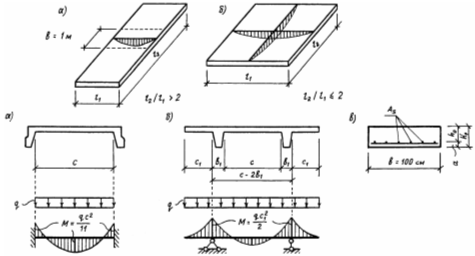

3Рис.3.3.

Плиты балочные (а) и опёртые по контуру (б).

3Рис.3.4.

Внутренние усилия в полке рёбристой панели (а) и панели типа 2Т (б); условное поперечное сечение полки (в).

3.7.4 Поперечное сечение полки

Условное поперечное сечение полки (рис.3.4, в) - прямоугольное, шириной b = 100 см, высотой h¢f = 6 см.

Плита армируется сеткой из арматуры Æ5В 500, Rs = 410 МПа.

Минимальная толщина защитного слоя бетона в плитах толщиной до 100 мм составляет аb = 10 мм (п.5.5 СНиП [2]). Тогда минимально необходимое расстояние от нижней грани сечения до центра тяжести арматуры (диаметром d = 5 мм):

а = аb + 0,5d = 100 + 0,5·5 = 12,5 мм,

принимаем а = 15 мм. Рабочая высота сечения h0 = h¢f - a = 6 - 1,5 = 4,5 см.

3.7.5 Подбор рабочей арматуры

Параметр А0: .

Относительная высота сжатой зоны: .

Относительное плечо внутренней пары сил: η = 1 - 0,5ξ = 0,984.

Требуемая площадь арматуры: .

По сортаменту арматуры определяем, что нам необходимо не менее четырех стержней, площадь сечения 4Æ5 В 500 равна Аs = 0,79 см2.

Шаг арматурных стержней тогда составит: .

Шаг продольной рабочей арматуры сетки при высоте плиты до 150 мм должен составлять не более 200 мм (п.5.20 СНиП [2]), поэтому принимаем S = 200 мм (кратно 50 мм).

3.7.6 Конструирование сеток

Выбранная рабочая арматура располагается параллельно короткой стороне сетки. В направлении длиной стороны арматуру ставим конструктивно: принимаем стержни Æ4В 500 с шагом 200 мм (допускается не более 200 мм, кратно 50 мм).

Арматурная сетка размещается в растянутой зоне сечения полки, положение которой определяется по эпюре изгибающих моментов (рис.3.4).

В рёбристой панели используется две сетки: пролётные моменты воспринимают сетки С-1, установленные у нижней грани сечения; опорные моменты воспринимают аналогичные, но более узкие сетки С-2 (2 шт.), установленные у верхней грани сечения.

В панели типа 2Т используется одна сетка С-1, расположенная у нижней грани сечения; вблизи ребер и на консолях стержни сетки переводятся в верхнюю зону.
