Проектирование одноэтажного каркасного здания из лёгких конструкций ст. Северская

Реферат

Данная курсовая работа дает представление об основах проектирования сейсмостойких сил лёгких стальных конструкций. В ходе выполнения курсовой работы, студент самостоятельно приобретает навыки определения сейсмических нагрузок на здания и сооружения с последующей оценкой сейсмостойкости, подбирать материал, компоновать сечения в целях его экономичности и рациональности.

Предста

вленная пояснительная записка к курсовой работе на тему: «Проектирование одноэтажного каркасного здания из лёгких конструкций в ст.Северской» имеет в объеме 13 листов.

В ней представлены расчеты сейсмостойкости конструктивного решения несущих конструкций проектируемого здания – стального каркаса.

Пояснительная записка иллюстрирована необходимыми пояснениями и рисунками, а также схемами ко всем расчетам. В ней также отражены антисейсмические мероприятия.

Ил. 8. Табл.8. Библиогр. 12.

К пояснительной записке прилагается графическая часть – 1 лист формата А1.

Содержание

Введение

1. Компоновка конструктивного решения здания

2. Определение сейсмичности строительной площадки и сбор нагрузок

2.1 Сбор нагрузок

2.2 Расчет каркаса в поперечном направлении

3. Расчет каркаса в продольном направлении

4. Определение сейсмических нагрузок с учетом кручения здания в плане

5. Антисейсмические мероприятия

Литература

Введение

В связи с увеличением частоты природных катаклизмов, а именно землетрясений возникла проблема сейсмоустойчивости зданий и сооружений, построенных без учета сейсмических воздействий, что в случае данных природных катастроф наносит материальный ущерб. Принимая во внимание всё это в районах подверженных сейсмическим воздействиям силой 7 и более баллов, возникла необходимость возведения зданий и сооружений, способных выдерживать сейсмические воздействия.

При разработке проектов зданий и сооружений выбор конструктивных решений производят исходя из технико-экономической целесообразности их применения в конкретных условиях строительства с учетом максимального снижения материалоемкости, трудоемкости и стоимости строительства, достигаемых за счет внедрения эффективных строительных материалов и конструкций, снижения массы конструкций и т.п. Принятые конструктивные схемы должны обеспечивать необходимую прочность, устойчивость; элементы сборных конструкций должны отвечать условиям механизированного изготовления на специальных предприятиях.

При проектировании гражданских зданий необходимо стремиться к наиболее простой форме в плане и избегать перепадов высот. При проектировании часто выбирают объемно-планировочные и конструктивные решения, так как они обеспечивают максимальную унификацию и сокращение числа типоразмеров и марок конструкций.

1. Компоновка конструктивного решения здания

Здание имеет полный металлокаркас;

Здание проектируется каркасное.

Размеры здания в плане 24х60м;

Сетка колонн 24х6м;

Фундаменты – отдельные железобетонные

Покрытие – стальной проф лист, утеплитель, трехслойные панели покрытия;

Несущие конструкции покрытия стальные фермы пролетом 24 м;

Стальные прогоны при шаге ферм 6м-швелер №16

Ограждающие трехслойные панели покрытия опираются на стальные прогоны с шагом 3м;

Сечение стальных колонн двутавр №50

По периметру здания цокольная стеновая панель из керамзитобетона толщиной 300мм и высотой 1,2м,опирающаяся на фундаментную балку;

между поверхностями стен и конструкциями каркаса должен предусматриваться зазор не менее 20мм;

В межферменном пространстве покрытия размещают различные трубопроводы, осветительную арматуру и др. По продольным стенам предусмотрено ленточное остекление от отметки +1,2 до +3,6 метра. Торцевые стены без остекления.

2. Определение сейсмичности строительной площадки и сбор нагрузок

Требуется рассчитать конструкции здания, при его привязке к площадке строительства.

Согласно СНиП II-7-81* (Строительство в сейсмических районах) в разделе Общее сейсмическое районирование территории Российской Федерации ОСР-97” (Список населенных пунктов) по карте ОСР-97-В-5% сейсмичность района ст. составляет 8 баллов (Карта В - объекты повышенной ответственности и особо ответственные объекты. Решение о выборе карты при проектировании конкретного объекта принимается заказчиком по представлению генерального проектировщика, за исключением случаев, оговоренных в других нормативных документах).

Определение сейсмичности площадки строительства производим на основании сейсмического микрорайонирования для III категории групп по сейсмическим свойствам. Сейсмичность площадки строительства при сейсмичности района 8 баллов, составляет 9 баллов.

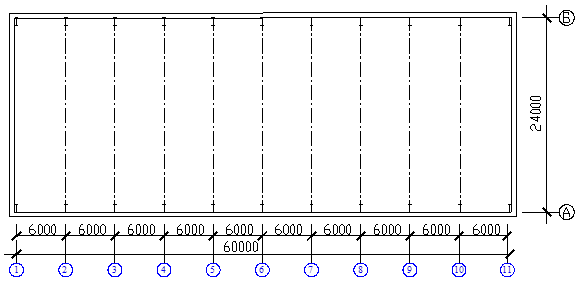

Рис.1- План здания

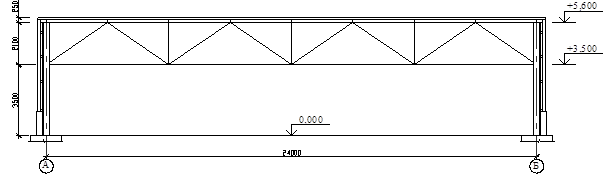

Рис.2-Поперечный разрез здания

2.1 Сбор нагрузок

Сбор нагрузок производим на 1 м2 покрытия здания.

Сбор нагрузок производим в табличной форме и представлен в таблице 2.1.

Таблица 1- Нагрузка на 1м2 покрытия
