Расчет и проектирование фундаментов мелкого заложения и свайных фундаментов
Исходные данные
(вариант 1/25)
Длина здания 48 м
Ширина здания 27 м
Количество пролётов 3
Ширина пролётов ---
АБ 9 м
БВ 6 м
ВГ 12 м
Количество этажей 5
Высота этажа 3,6 м
Шаг колонн по рядам ---
А 6 м
Б 12 м
В 12 м
Г 6 м
Вид колонн (материал) ЖБК
Сечение колонн (база) 0
,4 х 0,4 м
Нагрузка на фундаменты 10 кН/м3
Ряд А
N 2500 кН
Mx 290 кН/м3
Mу 120 кН/м3
Ряд Б:
N 4500 кН
Mx 350 кН/м3
Mу 160 кН/м3
Ряд В:
N 5400 кН
Mx 420 кН/м3
Mу 90 кН/м3
Ряд Г:
N 3500 кН
Mx 470 кН/м3
Mу 45 кН/м3
Планировочная отметка – 0,15 м
Отметка пола подвала ---
Район строительства г.Днепропетровск
Здание (тип) неотапливаемое
Физико-механические свойства грунтов
Таблица 1
|
Наименование грунта |
Мощность слоя, м |
с, кН/м3 |
сs, кН/м3 |
W, |
Wl, |
Wp, |
ц , ˚ |
c, кг/см2 |
м |
Кф, см/сек |
Р, кг/см2 |
S, м | |||
|
Чернозем |
0.8 - 0.9 |
1,66 |
- |
0,14 |
- |
- |
- |
- |
- |
- |
- |
- | |||
|
Песок мелкозернистый |
6,0 - 5.6 |
1,93 |
2,65 |
0,2 |
- |
- |
- |
- |
0,27 |
- |
- |
- | |||
|
Супесь пылеватая |
4,5-3,8 |
1,5 |
2,66 |
0,21 |
0,2 |
0,2 |
17 |
7,0 |
0,3 |
0,1 |
0,62 | ||||
|
0,2 |
1,22 | ||||||||||||||
|
0,3 |
1,83 | ||||||||||||||
|
0,4 |
2,8 | ||||||||||||||
|
Глина четвертичная |
неогрн. |
1,98 |
2,74 |
0,23 |
0,4 |
0,2 |
- |
- |
0.43 |
- |
- |
- | |||
|
Ур.Гор.Вод. 2,0 м | |||||||||||||||
Анализ инженерно-геологических условий площадки

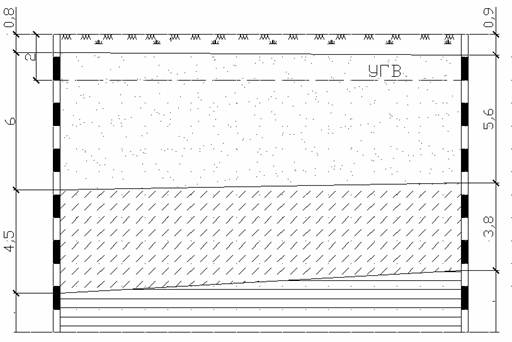

Геологический разрез
По основным физическим характеристикам и классификационным показателям грунтов площадки определяются физико-механические характеристики грунтов площадки, обеспечивающие возможность определения расчетного сопротивления и деформации оснований, а именно:
1) песчаного грунта:
- коэффициент пористости е
где
- плотность минеральных частиц
W - природная влажность
- природная плотность
- степень влажности грунта
2) супеси пылеватой
- коэффициент пористости е
3) глина четвертичная
- коэффициент пористости е
- число пластичности грунта по значениям влажностей на пределе текучести и раскатывания
Ip = Wl - Wp = 0,4 – 0,2 = 0,2
- показатель текучести грунта
По вычисленным физико-механическим характеристикам и классификационным показателям грунта по табл.1 прил.1 СНиП 2.02.01-83 определяются прочностные и деформационные характеристики грунта С, j, Е,
Все вычисленные и определенные физико-механические характеристики грунтов заносятся в сводную таблицу физико-механических характеристик грунтов площадки.
Таблица 2
|
|
|
C, кПа |
j |
E, Мпа | |
|
Чернозем |
16,6 |
- |
- |
- |
- |
|
Песок мелкозернистый |
19,3 |
26,5 |
2 |
32 |
28 |
|
Супесь пылеватая |
15 |
26,6 |
7 |
17 |
9,52 |
|
Глина четвертичная |
19,8 |
27,4 |
61 |
19,5 |
22,5 |
