Расчет построения одноэтажных промышленных зданий

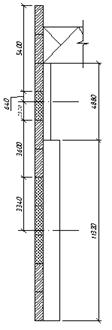

Рис. 5 Поперечный разрез одноэтажного промышленного здания

Состав покрытия	Нормативная нагрузка qн, кПа	Коэффициент перег рузки n	Расчётная нагрузка qр, кПа
Защитный слой (гравий, втопленный в битумную мастику)	0,42	1,3	0,55
Гидроизоляция (4 слоя рубероида)	0,2	1,3	0,26
Утеплитель	0,03	1,2	0,04
Пароизоляция (1 слой рубероида)	0,04	1,3	0,05
Ребристые сборные железобетонные плиты покрытия	1,72	1,1	1,9
Собственный вес металлических конструкций шатра (фермы, фонари, связи)	0,3	1,05	0,32
Итого	2,71		3,12

Для построения матрицы масс необходимо, прежде всего, определить четыре вида масс:

а) нагрузка от конструкций, сосредотачиваемая в узле пересечения поперечной промежуточной рамы и осевой линии покрытия Мпп:

Расчётный вес колонны:

Верхняя часть составляет 20% от общего веса колонны:

Gв=n*0.2*G*B*L/2

G-расход стали на 1 м2;

n-коэффициент надёжности по нагрузке, для металлических конструкций равен 1,05

Gв=1,05*0.2*0,6*12*24/2=18,14 кН

Нижняя часть колонны составляет 80% веса всей колонны:

Gв=1,05*0.8*0,6*12*24/2=72,58 кН

S=hст*2b=5,4*24=129,6 (м2);

S=hост*2b=0,64*24=15,36 (м2);

Sпокр=b*L=12*24=288 (м2);

б) нагрузка от конструкций, сосредотачиваемая в узле пересечения торцевой рамы и осевой линии покрытия Мпт:

S=hст*b/2*2=64,8 (м2);

S=hост*b/2*2=7,68 (м2);

Sпокр=b/2*L=6*24=144 (м2);

в) нагрузка от конструкций, сосредотачиваемая в узле подкрановой балки и колонны для промежуточной рамы Мбп:

S=hст*b=3,6*12=43,2 м2;

S=hост*b=5,66*12=67,92м2;
