Модернизация зерновой стерневой сеялки для ленточного способа посева

Рисунок 30 - Каток.

1 – рама; 2 – струна; 3 – блок звездочек; 4 – вал.

9.2Рабочий процесс

Почвообрабатывающий посевной агрегат работает следующим образом: перед началом работы производят заглубление в почву на глубину высева (50 - 60 мм) сошников 9, закрепленных фронтально на раме 6, опирающейся опорные колеса 8, для обеспечения работы сеялки необходимо соединить ее с прицепн

ой серьгой и гидросистемой трактора. Затем поставить рычаг гидрораспределителя трактора в плавающее положение. При этом шток гидроцилиндра 2 втянется, а рабочие органы сеялки заглубятся (заглубление должно происходить при движении сеялки). Колеса задние поднимутся и от катка будет передаваться вращение на валы высевающих аппаратов. При движении почвообрабатывающее – посевного агрегата сошники 9 на установленной глубине подрезают почву и сорняки, разрыхляют, частично сдвигают верхний слой почвы и образуют под каждой стрельчатой лапой горизонтальную борозду – ленту шириной (например, 200 мм) с уплотненным дном, на которую через колено 2 (рис.28) поступают из зернотукового бункера 3 , с помощью распределителя установленного в колене по краям борозды формирует 2 ленты из семян. Долото 4 , закрепленное ниже на 50 – 60 мм уровня стрельчатых лап, проходит по центру борозды и формирует еще одну борозду шириной 50 мм , в которую подаются удобрения при помощи раструба 3.

Установленные вслед, посредством тяги 5 (рис. 29) , шарнирно соединенной с рамой сеялки, прикатывающий каток 7 (рис.27) уплотняют почву засеянных лент и формирует поверхностный мульчирующий влагосберегающий слой непосредственно над высеянными семенами, обуславливая тем самым более тесный контакт их с почвой, предотвращая образования корки и уменьшая испарения влаги. Применение шарнирного соединения тяги с рамой 1 позволяет прикатывающим каткам приспосабливаться к рельефу поля. Закрепленные за катками загортачи разравнивают вуаль почвы засеянной площади.

9.3 Регулировки

Порядок и способы регулирования нормы и равномерность высева, а так же положения клапана высевающего аппарата у модернизированной сеялки остаются неизменными от базовой модели. Общая и индивидуальная регулировка глубины посева выполняются по прежней методике. Глубина заделки удобрений регулируется с помощью относительного перемещения долота и стойки, что достигается при помощи прорезей расположенных на кронштейне долота 4 (рис.29). Общая глубина заделки семян и удобрений производится с помощью ограничителя установленного на рабочей чести штока гидроцилиндра 2 (рис. 28), путем относительного перемещения ограничителя вдоль оси штока гидроцилиндра. Правильно настроенная и отрегулированная сеялка работает в допустимых значениях согласно агротехнических требований.

10. Технологические расчеты

10.1 Определение основных параметров катка посевной секции

Предлагаемая в проекте комбинированная машина включает серийную стерневую сеялку СЗС – 2,8 и соединённый с ней разработанный в проекте струнный каток. В соответствии с выполняемым технологическим процессом катка, основными его параметрами является длина и диметр. Длину катка принимаем в соответствии с конструктивной шириной захвата базовой машины СЗС – 2,8, следовательно:

Качество работы катка зависит от его диаметра и конструктивного исполнения рабочей поверхности. Качество работы катка зависит от его диаметра. Диаметр должен быть таким, чтобы при встрече с комком почвы каток легко перекатывался через него, при этом давление катка концентрируется на комок и он разрушается или же вдавливается в почву. Согласно агротехническим требованиям принимаем размер комков в обрабатываемом слое от 1 до 30 мм, и глубину вдавливания катка в слое почвы h = 30 мм. (рис. 31)

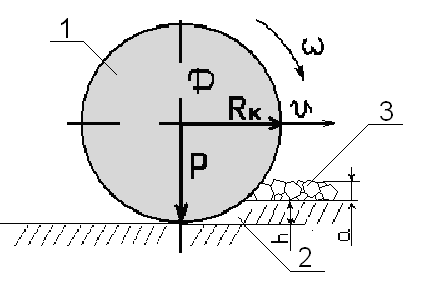

Рисунок 31 Схема к определению диаметра катка посевной машины

1 – Каток, 2 – Сминаемый слой, 3 – Комок почвы.

Необходимый диаметр катка, с учетом принятых условий согласно агротехнических и технологических требований, определяется по формуле:

rk = m * ctg2 [(φ1+ φ2) / 2]; (1) [3]

Где: m = a + h = 0,02 + 0,02 = 0,04 м. – высота сминаемого слоя почвы; φ1 = 18°, φ2 = 22° - углы трения катка соответственно о каток (стали) и о почвы [3].

Тогда

Dk = 0,04 * ctg2[(18°+ 22°) / 2] =0,06 * ctg2(20°) = 0,45 м.

Следовательно, при принятых агротехнических и технологических требованиях, каток диаметром D = 0,45 м. будет работать без сгруживания почвы, комков и образования перед ним валика.

10.2 Определение тягового сопротивления модернизированной сеялкой

Согласно конструктивно-технологической схемы модернизации сеялки СЗС – 2,8, полное тяговое сопротивление модернизированной сеялки складывается:

R = Rn + Rc + Rk; (3)

Где Rn – тяговое сопротивление сеялки на перекатывание;

Rc - тяговое сопротивление сошниковых секций;

Rk -тяговое сопротивление прикатывающего катка;

Тяговое сопротивление сеялки на перекатывание определяется по формуле:

Rn = G * f; (4)

Где G – сила тяжести сеялки; f = 0,12 – коэффициент сопротивления движения по почве подготовленной под посев;

Сила тяжести сеялки составит:

G = m * g; (5)

Где m = 1800 кг. – масса сеялки СЗС – 2,8;

g = 9,81 м/с2 – ускорение свободного падения; тогда

G = 1800 * 9,81 = 17,7 кН.

Следовательно: Rn = G * f = 17,7 * 0,12 = 2,1 кН.

Тяговое сопротивление сошниковой секции складывается:

Rc = Rл + Rд, (6)

где Rл - тяговое сопротивление лапы сошника;

Rд - тяговое сопротивление наральника.

Тяговое сопротивление лапы определяется по формуле:

Rл = Вк * К; (7)

где Вк – конструктивная ширина захвата лапы сошника;

К – удельное сопротивление лапового рабочего органа.

Согласно ленточного способа посева конструктивная ширина сошника составит Вк = 0,33 м.

Удельное сопротивление сеялки с лапового рабочего органа составляет К = 1,9 кН/м при рабочей скорости V = 5 – 6 км/ч.

Рабочую скорость агрегата при посеве, согласно допустимых значений, принимаем Vр = 12 км/ч.

Поправку на увеличение удельного сопротивления при скорости Vр = 12 км/ч определяем по следующей формуле:

К = Ко[1 + ∆К(Vр – Vо)] кН/м. (8) [8]

где Ко – удельное сопротивление при рабочей скорости

Vр = 5…6 км/ч;

∆К – увеличение удельного сопротивления при повышении рабочей скорости на 1 км/ч.

Для нашего примера ∆К = 0,02;

Тогда. К = 1,9[1 + 0,02(12 – 6)] = 2,1 кН/м.

тогда Rл = 0,33 * 2,1 = 0,7 кН;

Тяговое сопротивление наральника определяем по формуле Горячкина:

(9) [3]

где К – коэффициент удельного сопротивления почвы , для почв нашего хозяйства это среднесуглинистые почвы с удельным сопротивлением К = 35 кПа.

b – ширина захвата наральника; b = 0,05 м;

a – глубина обработки почвы. a = 0,10 м.

Тогда тяговое сопротивление наральника составит:
