Модернизация зерновой стерневой сеялки для ленточного способа посева

Традиционная обработка почвы с использованием плуга, приводит к чрезмерному рыхлению, вызывающее не только разрушение структуры почвы, но и приводит к гибели бактерий и микроорганизмов, живущих в различных слоях почвы, способствует развитию почвенной эрозии и смыву плодородного слоя. Разрешить возникший комплекс проблем, возможно только кардинально изменив как саму технологию выполнения полевых

работ, так и, прежде всего, технику. Все исследователи склоняются к одному выводу: необходима минимизация обработки почвы и что она возможна только при условии рыхления почвы без оборота пласта, то есть бесплужно.

Одним из приемов по минимизации воздействия машин и орудий на почву является «прямой посев». В большинстве случаев, после сбора урожая, проводится мелкое лущение стерни для поверхностной заделки соломы. Для основной обработки почвы, то есть для максимально глубокого рыхления пахотного слоя, применяются преимущественно орудия с не оборачивающими рыхлителями, которые сохраняют естественную конфигурацию слоев почвы. Они используются только после многолетнего отсутствия вспашки с постепенным уменьшением рабочей глубины и часто в сочетании с комбинированными посевными агрегатами. Рабочий орган для прямого посева должен как можно меньше перемешивать почву, провести подрезание сорняков, ленточный посев с разноуровневым размещением семян и минеральных удобрений.

Конструктивная схема такого органа представлена на рисунке 25.

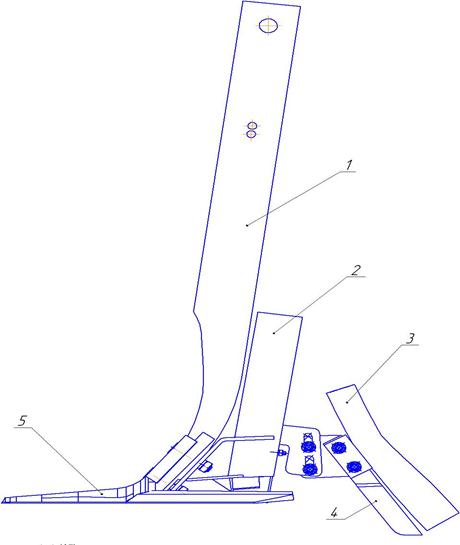

Рисунок 25 – Схема рабочего органа для ленточного посева с разноуровневым размещением семян и удобрений.

1 – стойка; 2 – колено; 3 – раструб; 4 – долото; 5 – лапа культиваторная;

В представленном дипломном проекте предлагается модернизировать стерневую сеялку СЗС – 2,8 , заменой лапового сошника на принципиально новый рабочий орган, который позволит вносить семена и удобрения на разном уровне при ленточном посеве причем удобрения будут находится на 5 – 6 см ниже уровня заделки семян. При выборе способа посева принимались во внимание наблюдения и рекомендацияи И.Е. Овсинского, которые показывают ненужность и даже вредность глубокой обработки почвы для рекомендуемого им и принятого нами способа посева.

В предлагаемом варианте посевной агрегат должен как можно меньше рыхлить и перемешивать почву, безотказно работать как на сухих так и на влажных почвах с большим количеством растительных остатков. Выбран рабочий орган с клиновым сошником, который лишен недостатков зубовых сошников, выгодно отличается от дисковых и позволяет реализовать технологию разноуровневого внесения семян и удобрений. Хотя семена, расположенные лентой в бороздках оказываются в наиболее комфортных, для прорастания и развития, условиях по обеспеченности влагой и теплом но чтобы они к тому же были равномерно обеспечены питанием, необходимо распределить их рационально по площади ленты. Важным фактором для получения равномерно высокой продуктивности растений при ленточном посеве является определение принципа рационального размещения семян по ширине ленты с учётом «краевого эффекта». В связи с наличием междурядий (не засеянной полосы), растения находящиеся по краям ленты и в середине имеют разные условия для развития: у крайних растений лучше освещённость, их корневые системы могут беспрепятственно занимать не занятую площадь, тогда как средние вынуждены преодолевать для этого внутривидовую конкуренцию со стороны первых, и как следствие - формирование доминантных и подчинённых растений. Для решения этого вопроса мы предлагаем установить в области подачи семян в ленты распределитель семян представленный на рисунке 26.

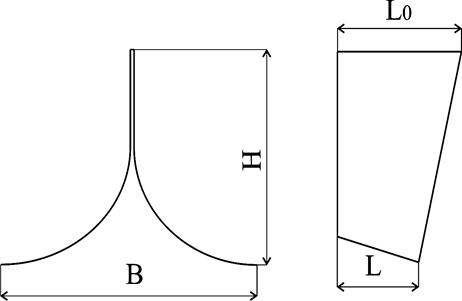

Рисунок 26 – Распределитель семян.

В целях более тщательного крошения комков в слое формирования поверхностного мульчирующего влагосберегающего слоя при проведении посева применяют катки. Причем при традиционной технологии в качестве самостоятельного приема с применением катковых агрегатов. Многообразие конструкций катков требует обоснованного их выбора для достижений требуемых целей. В последние годы практика показала, что более качественные результаты работы достигаются при применении катков струнного типа, которые и получают широкое применение. Рабочие элементы этих типов катков хорошо взаимодействуют с обрабатываемым слоем почвы по ширине захвата и направлении движения обеспечивая необходимое крошение, уплотнение, выравнивание, вычесывания сорняков из слоя и формирования поверхностного мульчирующего влагосберегающего слоя.

Рассмотренный тип катков предлагается нами для работы в комплексе с стерневой сеялкой. Процесс работы предлагаемого типа катка показан на рисунке 27.

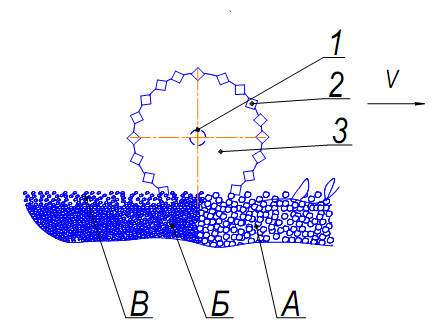

Рисунок 27 – Схема работы катка струнного 1-вал; 2-струна; 3-диск.

А –крупноагрегатный слой с растительными остатками; Б – уплотненный капиллярный слой; В – мульчирующий влагосберегающий слой.

9 Описание устройства, процесса работы и регулировок проектируемой машины

9.1 Устройство

Модернизированная сеялка для посева зерновых культур бороздково-ленточным способом выполнена на базе серийной сеялки СЗ – 2,8. Модернизация заключается в изменении конструкции сошниковой секции и замене гладкого катка на струнный. Остальные элементы остаются без изменений.

Предполагаемая модернизируемая машина предназначена для разноуровневого внесения семян и удобрений, причем удобрения вносятся на 5 – 6 см ниже уровня семян. Технологическая схема сеялки представлена на рисунке 27.

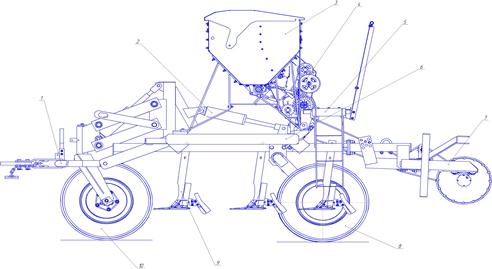

Рисунок 28 – Технологическая схема модернизированной сеялки.

1 – прицеп; 2 – гидроцилиндр; 3 – ящик зернотуковый; 4 – редуктор; 5 – доска подножная; 6 – рама; 7 – каток; 8 – колесо опорное; 9 – сошник; 10 – колесо самоустанавливающееся.

Технологическая схема сошника представлена на рисунке 28.

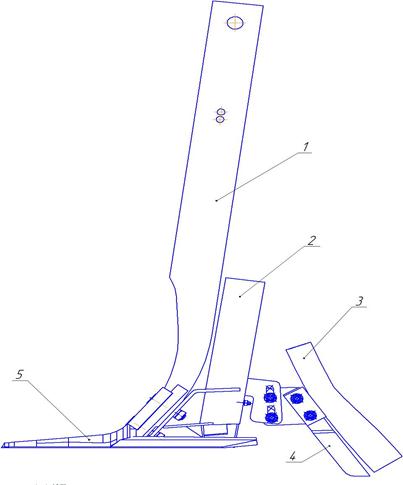

Рисунок 29 – Технологическая схема сошника.

1 – стойка; 2 – колено; 3 – раструб; 4 – долото; 5 – лапа культиваторная;

Сошники крепятся на трех поперечных брусьях по четыре сошника на каждом с помощью болтов, гаек, шайб и служат для подрезания стерни, сорняков, рыхления почвы на глубину 5…10 см и равномерного высева семян и удобрений. Сошник состоит из стойки 1, лапы 5, колена 2, раструба 3, долота 4. Лапа крепится к стойке болтами, гайками, шайбами. Колено крепится к стойке теми же болтами, что и лапа. Долото и раструб крепится к колену тоже болтами, шайбами и гайками.

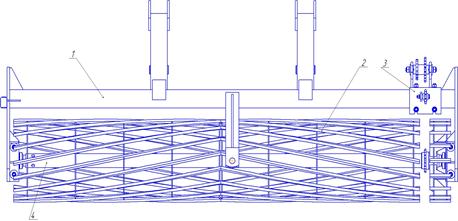

Каток в сборе (рисунок 29) служит для выравнивания и уплотнения почвы засеянной зоны и передачи вращения на валы высевающих и туковых аппаратов сеялки. Состоит из рамы катка 1, со стойками для присоединения к сеялке, 2 – струны непосредственного рабочего органа, 3 - блока звездочек, 4 – вала на подшипниковых опорах.
