Устройство компрессорных станций

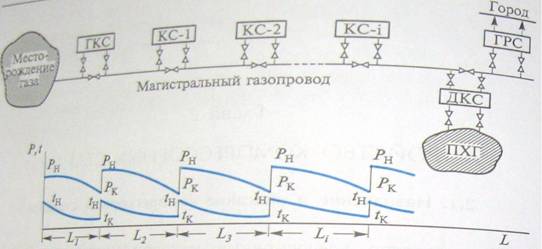

Рис. 2 - Схема газопровода и изменения давления и температуры газа вдоль трассы

Для поддержания заданного расхода транспортируемого газа и обеспечения его оптимального давления в трубопроводе по трассе газопровода устанавливаются компрессорные станции (КС). Совре

менная компрессорная станция это сложное инженерное сооружение, обеспечивающее основные технологические процессы по подготовке и транспорту природного газа. Принципиальная схема расположения КС вдоль трассы магистрального газопровода приведена на рис.2, где одновременно схематично показаны изменения давления и температуры газа между компрессорными станциями.

Как показывает схема рис.2, компрессорная станция неотъемлемая и составная часть магистрального газопровода обеспечивающая транспорт газа с помощью энергетического оборудования, установленного на КС. Она служит управляющим элементом в комплексе сооружений, входящих в магистральный газопровод. Именно параметрами работы КС определяется режим работы газопровода. Наличие КС позволяет регулировать режим работы газопровода при колебаниях потребления газа, максимально используя при этом аккумулирующую способность газопровода. На магистральных газопроводах различают три основных типа КС: головные, линейные и дожимные.

Головные компрессорные станции (ГКС) устанавливаются непосредственно после газового месторождения и предназначены они для поддержания необходимого давления технологического газа для его дальнейшего транспорта по магистральным газопроводам, когда в результате разработки газового месторождения пластовое давление в нём снижается. Промышленные компрессоры высокого давления на сайте для различных отраслей

Характерной особенностью ГКС является высокая степень сжатия на станции, обеспечиваемая последовательной работой нескольких газоперекачиваемых агрегатов (ГПА). На ГКС предъявляются повышенные требования к качеству подготовки технологического газа – очистке от механических примесей, осушке от газового конденсата и влаги, а так же удаления, при их наличии, побочных продуктов: сероводорода, углекислоты и т.д.

Линейные компрессорные станции устанавливаются на магистральных газопроводах, как правило, через 100-150 км. Назначением КС является компримирование поступающего на станцию природного газа, с давления входа до давления выхода, обусловленных проектными данными, для обеспечения постоянного и заданного расхода газа по магистральному газопроводу. Крупные магистральные газопроводы строятся в основном на давления Р=5.5 и 7.5 МПа.

Дожимные компрессорные станции (ДКС) устанавливаются на подземных хранилищах газа (ПХГ). Назначением ДКС является подача газа в подземное хранилище газа от магистрального газопровода и отбор природного газа из подземного хранилища (как правило, в зимний период времени) для последующей подачи его в магистральный газопровод или непосредственно потребителям газа. ДКС строятся также и на газовом месторождении при падении пластового давления ниже давления в магистральном трубопроводе. Отличительной особенностью ДКС от линейных КС является высокая степень сжатия 24, улучшенная подготовка технологического газа (осушители, сепараторы, пылеуловители), поступающего из подземного хранилища, с целью его очистки от механических примесей и влаги, выносимой с газом.

Около потребителей газа строятся также газораспределительные станции (ГРС), где газ редуцируется до необходимого давления (Р = 1,2; 0,6; 0,3 МПа) перед подачей его в сети газового хозяйства. На рис. 3 показана принципиальная схема компоновки основного оборудования компрессорной станции, состоящей из 3х ГПА.

C:\Users\Артём\Desktop\Gaзпром, литеретура 011.jpg

Рис. 3 - Принципиальная схема компоновки основного оборудования компрессорной станции

В соответствии с рис. 3, в состав основного оборудования входят: 1 узел подключения КС к магистральному газопроводу; 2 камеры запуска и приема очистного устройства магистрального газопровода; 3 - установка очистки технологического газа, состоящая из пылеуловителей и фильтр сепараторов; 4 - установка охлаждения технологического газа; 5 - газоперекачивающие агрегаты; 6 - технологические трубопроводы обвязки компрессорной станции; 7 - запорная арматура технологических трубопроводов обвязки агрегатов, 8 - установка подготовки пускового и топливного газа, 9 - установка подготовки импульсного газа; 10 – различное вспомогательное оборудование; 11 - энергетическое оборудование; 12 - главный щит управления и система телемеханики, 13 - оборудование электрохимической защиты трубопроводов обвязки КС.

Оборудование и обвязка компрессорных станций (см. рис 3) приспособлены к переменному режиму работы газопровода. количество газа, перекачиваемого через КС, регулируется включением и отключением работающих газоперекачивающих агрегатов, изменением частоты вращения силовой турбины ГПА с газотурбинным приводом и т.п. Однако во всех случаях стремятся к тому, чтобы необходимое количество газа перекачать меньшим числом агрегатов, что приводит, естественно, к меньшему расходу топливного газа на нужды перекачки и, как следствие к увеличению подачи товарного газа по газопроводу.

Регулирование пропускной способности газопровода отключением работы отдельных КС при расчетной производительности газопровода обычно не практикуется из-за перерасхода энергозатрат на компримирование газа при такой схеме работы. И только в тех случаях, когда подача газа по газопроводу заметно снижается, сравнительно с плановой (например, летом), отдельные КС могут быть временно остановлены. Все ранее сказанное свидетельствует о том, что транспорт газа на большие расстояния представляет собой весьма сложную техническую задачу, от решения которой во многом зависит развитие газовой промышленности и экономики страны в целом.

Технологическая схема компрессорной станции

Компрессорная станция в зависимости от числа ниток магистральных газопроводов может состоять из одного, двух и более компрессорных цехов, оборудованных одним или несколькими типами ГПА. Как правило, каждый цех КС работает на свой газопровод. Из-за технологических соображений транспорта газов, компрессорные цеха могут быть соединены специальными перемычками, на входе и выходе станции.

Типовая технологическая обвязка компрессорного цеха предназначена для обеспечения приема на станцию транспортируемого по газопроводу технологического газа, его очистки от механических примесей и капельной жидкости в специальных пылеуловителях и фильтр-сепараторах, распределения потоков газа по газоперекачивающим агрегатам с обеспечением их оптимальной загрузки, возможности охлаждения газа после его компримирования перед подачей в газопровод, вывода цеха для работы на «стационарное кольцо» при пуске и остановке, а так же транзитного прохода транспортируемого газа по магистральному газопроводу, минуя КС. Кроме того, технологическая обвязка компрессорного цеха должна обеспечивать возможность сброса газа в атмосферу из всех его технологических газопроводов через специальные свечные краны.
