Загрузка транспортного средства

Выгоднее размещать коробки в слое по первому варианту, т.е. 180 коробок - 45 коробок в одном ряду по длине кузова и 4 ряда коробок по ширине. Из-за ограничений по высоте в полуприцеп можно загрузить N=*=180*8=1440 коробок.

Вывод: в этом случае ограничением будет сл

ужить количество коробок по грузоподъемности, а не количество коробок по объему – таким образом, максимальное количество коробок принимаем 1047.

Количество слоев = ≈5.82

Принимаем, что загружаем ровно 5.8 слоев, так как 3 коробки потребуют дополнительных креплений, а перевозка 3*25=75 кг не покрывает расходы на эти крепления.

Реально загруженное количество упаковок = 5.8*180=1044 шт.

Масса и объем груза:

M=N*mкоробки=1044*25=26100 кг

V=N*=1044*0.054=56.376 м3

Оставшееся свободное место по высоте составит: 2635-5.8*300=895 мм

Оставшееся свободное место по длине составит: 13620-45*300=120 мм

Оставшееся свободное место по ширине составит: 2480-4*600=80 мм, по 40 мм с каждой стороны, так как груз размещается посередине относительно стенок полуприцепа.

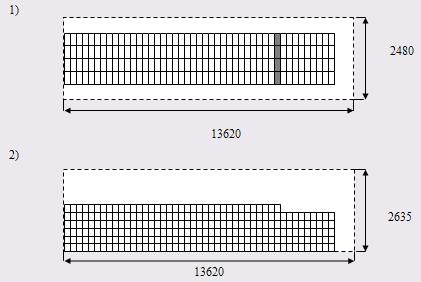

Выбранный вариант загрузки приведен на рисунке 17.

Рис. 17. Загрузка полуприцепа коробками

Коэффициенты использования транспортного средства (коэффициенты загрузки) равны:

исходя из объема груза

==≈0.633

=63.3%

исходя из максимальной грузоподъемности

==≈0.997

=99.7%

Вывод: сравнивая варианты загрузки на паллетах и коробочную загрузку, выбираем коробочную:

коэффициент загрузки по объему 63.3% (при коробочной загрузке)

58,2% (при загрузке на паллетах)

коэффициент загрузки по массе 99.7% (при коробочной загрузке)

78.4% (при загрузке на паллетах)

В этом случае полуприцеп используется на 63.3% своего объема, а по грузоподъемности на 99.7%. Максимальное количество коробок 1044, масса груза 26100 кг.

4. Маркировка сформированного грузового места

Для перевозки груза была выбрана коробочная загрузка, теперь необходимо произвести маркировку коробок так, как показано на рисунке 18.

Рис. 18. Маркировка коробок

5. Схема загрузки грузового помещения

В качестве оптимального варианта загрузки полуприцепа была выбрана коробочная загрузка. В этом случае полуприцеп используется на 63.3% своего объема, а по грузоподъемности на 99.7%. Максимальное количество коробок 1044, масса груза 26100 кг. Расположение коробок в полуприцепе показано на рисунках 19 и 20.

Оставшееся свободное место по высоте составит: 2635-5.8*300=895 мм

Оставшееся свободное место по длине составит: 13620-45*300=120 мм

Оставшееся свободное место по ширине составит: 2480-4*600=80 мм, по 40 мм с каждой стороны, так как груз размещается посередине относительно стенок полуприцепа.

Количество слоев при данной загрузке составляет 5.8, по длине кузова 45 коробок в одном ряду, по ширине кузова 4 коробки – всего в одном слое 180 коробок. Последний верхний слой неполный – 144 коробки, что составляет 36 коробок в одном ряду по длине кузова.

Вывод: способ загрузки полуприцепа коробками без использования паллетов, позволяет максимально использовать данный полуприцеп, но при этом значительно усложняются процедуры погрузки и разгрузки, крепления груза в полуприцепе. Для верхнего неполного слоя необходимы дополнительные крепления, вследствие чего общие расходы на крепление груза возрастут.

6. Определение нагрузок на оси и сцепное устройство транспортного средства

Для упрощения расчетов разделим автопоезд на две составные части – тягач и полуприцеп, которые рассчитаем отдельно.

6.1 Расчет нагрузок на оси и сцепное устройство полуприцепа

Для расчетов необходимо знать, какие силы действуют на полуприцеп:

Снаряженная масса Fпп 7300 кг; Длина полуприцепа A 13800 мм

Колесная высота G 8000 мм; Передний свес L 1675 мм

Масса груза Fгр 26100 кг

Так как полуприцеп загружен одинаковыми коробками, то центр приложения силы Fгр будет находиться на пересечении диагоналей прямоугольника груза (рис. 21).

Следовательно:

Xгр= =6750 мм

Xпп=0.8*G=0.8*8000=6400 мм

X1= Xгр-L=6750-1675=5075 мм

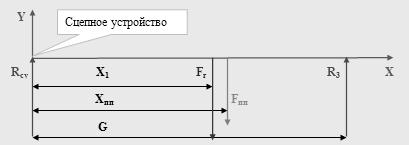

Рис. 21. Схема загрузки полуприцепа

Для расчета нагрузок Rсу и R3 примем прямоугольную систему координат XY, начало которой расположено в точке сцепного устройства (рис. 22).

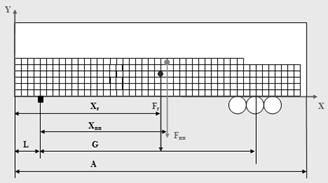

Рис. 22. Схема сил действующих на полуприцеп

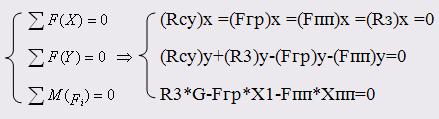

Необходимо записать условия равновесия для полуприцепа:

Из уравнения моментов сил определим нагрузку па тележку полуприцепа Rз:

R3===22397 кг

Из уравнения проекций сил на ось Y найдем Rсу:

Rсу=Fгр+Fпп-R3=26100+7300-22397=11003 кг

6.2 Расчет нагрузок на оси тягача

Для расчетов необходимо знать, какие силы действуют на тягач (рис. 23):

Масса в снаряженном состоянии Fт 6515 кг

В том числе на заднюю ось R2 2035 кг

Допустимая нагрузка на ССУ Rсу 13682 кг

Полная масса автопоезда ∑R 40000 кг

b 3800 мм

b1 0 мм

x 640 мм

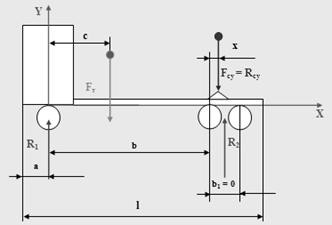

Рис. 23. Схема сил, действующих на тягач

Для определения нагрузок на оси тягача, примем прямоугольную систему координат (рис. 23), начало которой совместим с передней осью тягача.

Координаты сил в принятой системе координат равны:

xсу=b+x

x2=b+

Составляем условия равновесия для тягача:

Рассчитаем координату центра тяжести тягача, используя уравнение моментов нагрузок на оси (от собственной массы тягача) относительно центра тяжести тягача:
