Изоляторы воздушных линий и подстанций железных дорог

В качестве станционных изоляторов используются опорные изоляторы, в основном стержневого типа, проходные изоляторы разных типов и подвесные изоляторы (гирлянды тарельчатых изоляторов).

2. Распределение напряжения вдоль гирлянды изоляторов

Гирлянда изоляторов, составленная из подвесных тарельчатых изоляторов, является одной из наиболее часто встречающихся видов изоляции проводов

воздушных линий и контактной сети. Напряжение, приложенное к гирлянде изоляторов, распределяется неравномерно, и на разные изоляторы приходятся разные доли напряжений, что снижает напряжение начала короны и напряжение перекрытия гирлянды. В наиболее неблагоприятной ситуации оказывается изолятор, ближайший к проводу.

Основной причиной неодинаковых напряжений на изоляторах можно считать наличие паразитных емкостей металлических частей изоляторов по отношению к земле (рис. 4). В гирлянде можно различить три вида емкостей: собственные емкости изоляторов C0, емкости металлических частей по отношению к земле C1 и емкости по отношению к проводу C2. Порядок величин емкостей примерно таков: C050 пФ, C15 пФ, C20.5 пФ.

В первом приближении емкостью изоляторов по отношению к проводу можно пренебречь, и тогда схема замещения гирлянды сухих изоляторов выглядит как на рис. 4,б. При переменном напряжении по емкостным элементам протекает емкостный ток, и ток первого снизу изолятора разветвляется на ток емкостного элемента по отношению к земле и ток оставшейся части гирлянды. Через второй снизу изолятор течет емкостный ток меньшей величины, и падение напряжения максимально на нижнем, ближайшем к проводу изоляторе, который находится в наихудших условиях. При числе изоляторов больше трех-четырех минимальное напряжение приходится, однако, не на самый верхний изолятор. Наличие емкостей C2 приводит к некоторому выравниванию неравномерности падений напряжения и минимальное напряжение оказывается на втором-третьем (или далее, в зависимости от числа изоляторов в гирлянде) изоляторе сверху. На рис. 5 показано распределение напряжения на гирлянде из 22 изоляторов линии 500 кВ; на один изолятор приходится от 9 до 29 кВ при среднем значении 13 кВ.

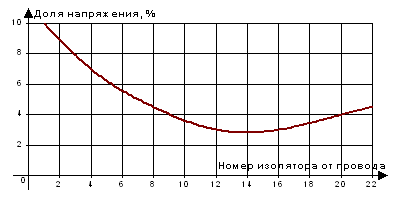

Рис. 5. Доля напряжения на изоляторах в гирлянде из 22 изоляторов

Для выравнивания напряжения по изоляторам гирлянды применяют экраны в виде тороидов, овалов, восьмерок, закрепляемых снизу гирлянды; на линиях с расщепленными фазами утапливают ближайшие изоляторы между проводами расщепленной фазы; расщепляют гирлянду около провода на две. Все эти меры выравнивают распределение напряжения из-за увеличения емкости C2.

Заключение

Среди изоляторов по расположению токоведущей части различают опорные, проходные и подвесные изоляторы, по конструктивному исполнению различают тарельчатые, стержневые и штыревые изоляторы, а по месту установки различают линейные и станционные изоляторы.

К основным характеристикам изоляторов относят номинальное напряжение, разрядные напряжения, геометрические параметры и механические характеристики.

На контактной сети используются подвесные изоляторы, фиксаторные изоляторы, консольные изоляторы, секционирующие изоляторы, штыревые изоляторы и опорные изоляторы.

Напряжение, приложенное к гирлянде изоляторов, распределяется неравномерно, и наибольшее напряжение оказывается на изоляторе, ближайшем к проводу.

Список литературы

1. Техника высоких напряжений: Учебное пособие для вузов. И.М.Богатенков, Г.М.Иманов, В.Е.Кизеветтер и др.; Под ред. Г.С.Кучинского. – СПб: изд. ПЭИПК, 1998. – 700 с.

2. Радченко В.Д. Техника высоких напряжений устройств электрической тяги. М.: Транспорт, 1975. – 360 с.

3. Техника высоких напряжений /Под ред.М.В.Костенко. М.: Высш. школа, 1973. – 528 с.

4. Правила устройства электроустановок. М.: Энергоатомиздат, 2002.
