Проектирование зубчатого механизма

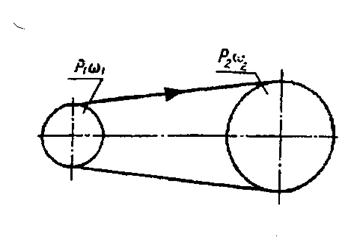

Рисунок 3. Схема ременной передачи.

Последовательность расчета.

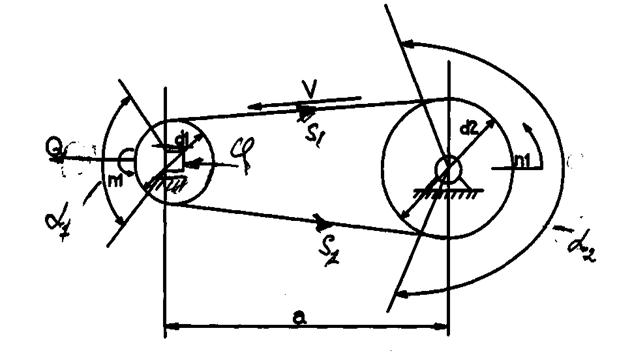

На рисунке 4 приведена расчетная схема клиноременной передачи.

Рисунок 4. Клиноременная передача.

1. Выбор типоразмера се

чения ремня.

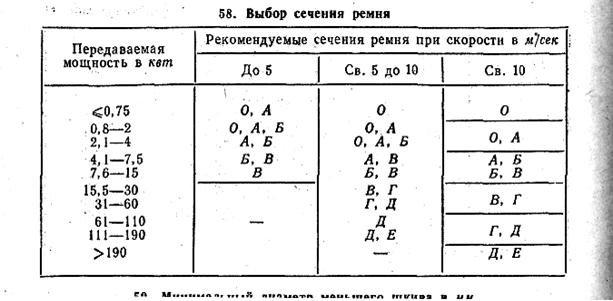

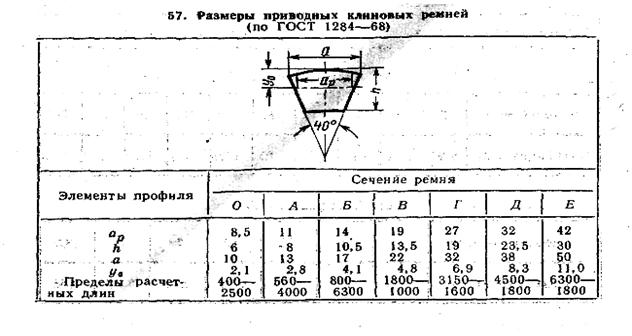

В зависимости от мощности и частоты вращения вала выбираем соответствующее сечение ремня, имеющее следующие параметры (см. Анурьев В.И.Справочник конструктора-машиностроителя)

вр – расчетная ширина ремня

Т0 – высота ремня

2. Передаваемый вращающий момент на входном валу передачи

3. Расчетный диаметр меньшего шкива:

Диаметр шкива выбираем из стандартного ряда по ГОСТ 17383-73

4. Расчетный диаметр большого шкива:

5. Уточняем передаточное отношение:

6. Межосевое расстояние ар следует принимать в интервале:

Т0 - высота сечения ремня,

принимаем аmaxараmin

7. Расчетная длина ремня

8. Уточненное значение межосевого расстояния ар с учетом стандартной длины ремня L.

При монтаже передачи необходимо обеспечить возможность уменьшения межосевого расстояния на 0.01L для увеличения напряжения ремней.

9. Угол обхвата меньшего шкива:

10. Выбираем:

а) коэффициент динамичности и режима работ, учитывающий условия эксплуатации передачи – Ср > 1

б) коэффициент, учитывающий влияние длины ремня CL = 0.93

в) коэффициент, учитывающий влияние угла обхвата Ca = 0.9

г) коэффициент, учитывающий число ремней в передаче CZ = 0.9

д) коэффициент материала См = 1

11. Число ремней в передаче:

где Ро - мощность, передаваемая одним клиновым ремнем

12. Напряжение ветвей одного клинового ремня:

13. Давление на валы определяется по формуле:

14. Ширина обода шкива:

е,f - параметры профиля канавок шкивов [Анурьев В.И. - таб.26,с.499]

Справочный материал:

Список рекомендуемой литературы:

1. Анурьев Е.С. Справочник конструктора-машиностроителя том 2. М.: Машиностроение, 1982 – 450 с.

2. Иванов М.Н. Детали машин. М.: Высшая школа, 1991 – 383 с.

3. Дунаев П.Ф. Конструирование узлов и деталей машин. М.: Высшая школа, 1978 – 348 с.

4. Решетов Д.Н. Детали машин. М.: Машиностроение 1984.
