Автоматизация технологических процессов на горнорудных предприятиях

Построение графиков

Построение графика изменений сигнала во времени или как функции сигнала позволяют выявить некоторые интересные детали:

1. исключительные или необычные возмущения;

2. потерю значений;

3. периодические колебания.

Имитационная модель

Задачи имитационной модели: хранение всех показаний датчиков, которые снимаются 1 раз в секунду, срав

нение с пороговыми значениями, построение графиков, выявление аварийный и предаварийных ситуаций, смена режима работы, назначение ответственного.

Все показания заносятся в журнал событий.

В течение работы программы можно менять режим работы: автоматический и на местном щите с помощью РО. При этом назначается ответственное лицо.

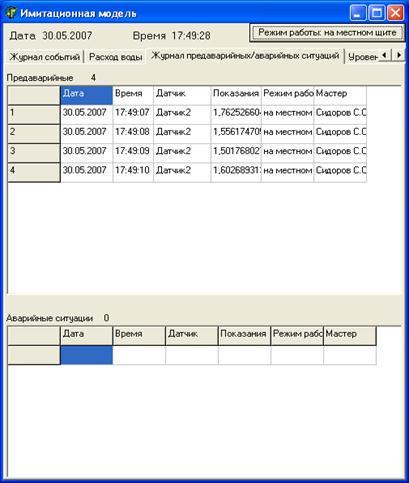

Все показания, вышедшие за пределы пороговых значений, заносятся в журнал предаварийных/аварийных ситуаций.

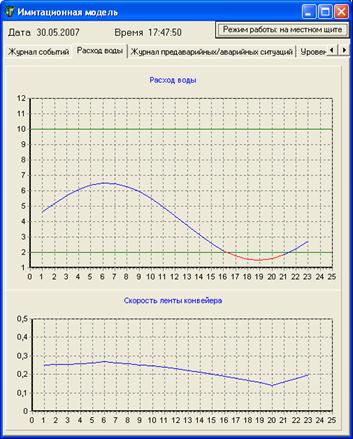

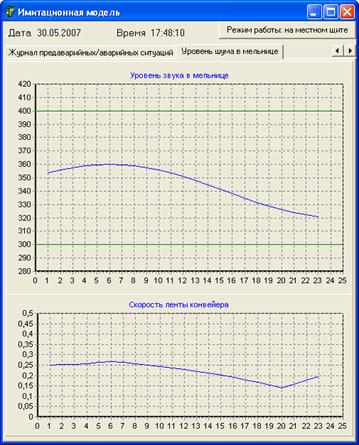

На вкладке 2 и 4 можно просмотреть графики показаний расхода воды и уровня шума в мельнице. Зеленая линия – первое пороговое значение, красная – значения, вышедшие за первое пороговое значение, заносятся в журнал предаварийных ситуаций.

В зависимости от того, как меняется расход руды и уровень шума в мельнице можно посмотреть график изменения скорости ленты конвейера.

Глоссарий

Руда – полезные ископаемые, которые содержат ценные компоненты в количестве, достаточном для того, чтобы их извлечение при современном состоянии техники и технологии было экономически выгодным.

Обогащение полезных ископаемых – совокупность процессов механической переработки минерального сырья с целью извлечения ценных компонентов и удаления пустой породы и вредных примесей, которые не представляют практической ценности в данных технико-экономических условиях.

Измельчение – процесс уменьшения крупности твердых частиц в результате различных физических воздействий.

Концептуальная модель включает в себя краткое содержательное описание объекта, ориентированное на поставленную задачу.

Инфологическая модель является логической основой проектирования баз данных и основана на трактовке данных в контексте их взаимосвязи с другими данными.

Формализованная модель связывает выходные переменные объекта с управляющими и возмущающими воздействиями.

Имитационная модель отражает динамические аспекты функционирования системы и предназначена для анализа основных процессов с учетом альтернативных вариантов их организации.

Прецедент (ВИ – вариант использования) – специфицирует поведение системы или ее части и представляет собой описание множества последовательностей действий (включая варианты), выполняемых системой для того, чтобы исполнитель мог получить определенный результат

Исполнитель (actor) называют сущность, обладающую поведением, например, человека или организацию.

Выбор (selection) определяет операцию для извлечения из базы данных только записей, удовлетворяющих заданным критериям. В нашей системе должны быть:

Проекция (projection) – это список интересующих полей записи БД.

Сортировка (sorting) означает упорядочение выбранных записей в соответствии с критерием.

Диаграмма классов (class diagram) описывает типы объектов системы (сущности, характеризующиеся операциями (методами) и атрибутами) и различного рода статистических отношений между ними.

ИМ – исполнительный механизм

РО – регулирующий орган

Заключение

В процессе измельчения руды важно учитывать, контролировать и регулировать ряд параметров для нормального режима предприятия. Для этого создаются информационные системы управления.

В данной работе я рассмотрела систему управления процесса измельчения воздействием на подачу исходной руды в цикл и расхода воды в мельницу под воздействием.

Система позволяет:

§ регистрацию и сохранение параметров процесса в БД;

§ контроль за состоянием оборудования и приборов, контролирующих и регулирующих параметры процесса;

§ выявление предаварийных и аварийных ситуаций;

§ регулирование параметров с помощью мастера (ручной способ на местном щите) или оператора ЭВМ (автоматический: на ЭВМ).

Литература

1. Арестова А.В., Ефремов В.Н. Теоретические основы автоматизированного управления. Автоматизация обогатительных фабрик. Уральский государственный горный университет. Екатеринбург 2005

2. Автоматизация технологических процессов на горнорудных предприятиях / под редакцией В.С. Виноградова. Недра. М. 1984

3. Зобнин Б.Б. Задания и методические указания по выполнению курсовой работы. Уральская государственная горно-геологическая академия. Екатеринбург 2003

4. Зобнин Б.Б., Сурин А.А. Информационные технологии. Конспект лекций. Уральский государственный горный университет. Екатеринбург. 2006

5. Троп А.А., Козин В.З., Прокофьев Е.В. Автоматическое управление технологическими прочесами обогатительных фабрик, Недра, М. 1986
