Безотходная технология извлечения свинца из колошниковой пыли

Твердый остаток выщелачивания свинцово-оловянных кеков содержит 92-95% оксида олова (IV); этот продукт пригоден для получения металлического олова или его соединений.

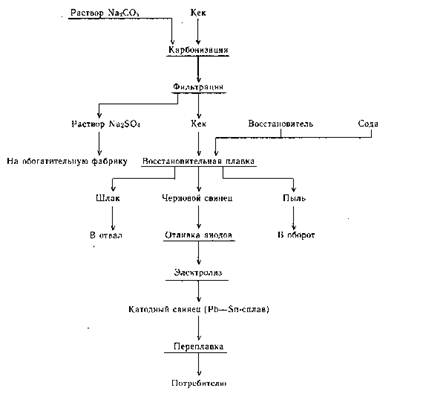

Рис.1. Технологическая схема переработки свинецсодержащих кеков

Основным недостатком прямого выщелачивания кеков является накопление в раство

ре иона S042-, которое негативно сказывается на показателях последующих операций. Вывод сульфат-иона в виде нерастворимого CaSO4 сопряжен с дополнительными операциями и получением гипсового промпродукта, осложняющими технологию.

Поэтому рациональнее предварительно выводить серу из свинецсодержащих отходов, например, карбонизацией последних в концентрированных растворах карбоната натрия (калия): PbS04 + Na2CO3= РbСО3 + Na2S04. Нами установлено, что лучшие результаты карбонизации достигаются при концентрации Na2S03 150г/дм3, Ж: Т=5: 1, продолжительности 40-60 мин. В конечном растворе содержалось, г/дм3: 0,2Сu, 2,3Pb, 0,4Zn; кек после карбонизации содержал 53% РЬ (97-98% карбонатной формы) и 0,5% Сu, цинк практически полностью переходил в раствор. Полученный после карбонизации раствор сульфата натрия пригоден для использования в схеме флотационного обогащения руд.

В лабораторных условиях нами исследованы варианты раздельного и совмещенного процессов выщелачивания и электроосаждения применительно к карбонизированным свинцовым и свинцово-оловянным техногенным продуктам.

В первом варианте проводили выщелачивание кеков в растворах сульфаминовой кислоты (100-120 г/дм3) в течение 3 часов. Реакция комплексообразования протекает по схеме: NH2SO3H + РbСО3 = NH2SO3Pb + H2O + CO2.

Извлечение свинца в раствор составляет 80-85%. После фильтрации раствор направляют в электролизер (DR = 150 А/м2, U= 1,9-2,0 В).

При совмещенном процессе электровыщелачивания в двухкамерном электролизере с тканевой мембраной в катодной ячейке осаждали свинец, а анодную подпитывали новыми порциями исходного кека. В этом случае конструкция электролизера не обеспечивала надежной циркуляции раствора через тканевую мембрану и удобной разгрузки нерастворенного остатка.

Обсуждаемые технологии гидрометаллургической переработки свинецсодержащих отходов имеют ряд общих недостатков: необходима предварительная водная промывка кеков с образованием значительных количеств токсичных промышленных вод, утилизация которых затруднена; затрудняется фильтрация пульп после отмывки, выщелачивания и других операций, особенно при повышении содержания в кеках оксида олова; электроэкстракция свинца из загрязненных растворов приводит к образованию губчатых осадков, требующих дополнительного рафинирования; большинство гидрометаллургических операций со свинецсодержащими растворами требуют дополнительных затрат на безопасное обслуживание.

Для переработки свинецсодержащих техногенных отходов интересны комбинированные технологии, головной операцией которых является восстановительная плавка на черновой свинец (рис.1). Для исключения выбросов сернистого ангидрида перед плавкой кеки следует подвергать карбонизации по технологии, описанной выше. После сушки и окатывания карбонатный продукт перерабатывают в электропечи, получают черновой свинец (95-97%). В этом случае в черновой металл извлекается 95-96% свинца, а 90-95% цинка переходит в газовую фазу.

Черновой свинец подвергают электролитическому рафинированию в сульфаминовых (для получения катодного осадка Pb-Sn-сплава) или фторборатных (для получения марочного свинца) электролитах. Расчеты показали эффективность комбинированной технологии.

Литература

1. Смирнов М.П., Сорокина В.С. Герасимов Р.А. Организация экологически чистого гидроэлектрохимического производства свинца из вторичного сырья в России // Цветные металлы. - 1996. - № 9. - С.13-17.

2. Комплексная переработка цинк - и свинецсодержащих пылей предприятий цветной металлургии/ Карелов С.В., Мамяценков С.В., Набойченко С.С. и др. - М., 1996. - 41с.

3. Морачевский А.Г., Вайсгант З.И., Демидов А.И. Переработка вторичного свинцового сырья. - СПб.: Химия, 1993. - 173с.

4. Регенерация амина при гидрометаллургическом извлечении свинца из медеэлектролитных шламов/Взородов С.А., Каковский И.А., Шевелева Л.Д. и др. // Цветные металлы. - 1984. - № 12. - С.28.

Страница:  1  2  3  4


Другие рефераты на тему «Производство и технологии»:

Поиск рефератов

Последние рефераты раздела

Copyright © 2010-2024 - www.refsru.com - рефераты, курсовые и дипломные работы
